Beschreibung
Reflex Longtherm Plattenwärmetauscher RHB-110-150, gelötet, 150 Platten, eingängig, G 2"
Der Reflex Longtherm Plattenwärmetauscher RHB-110-150 ist ein gelöteter, eingängiger Wärmetauscher mit 150 Edelstahlplatten aus Werkstoff 1.4404 und einem primären Außengewindeanschluss G 2 Zoll. Er ist für Temperaturen bis 230 °C und Betriebsdrücke bis 25 bar ausgelegt und eignet sich für den Einsatz in Heizungs- und Kühlsystemen, bei denen eine effiziente Wärmeübertragung auf kleinem Bauraum erforderlich ist.
Wie ist der Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden und so eine effiziente Wärmeübertragung ermöglichen.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und die hydraulischen Eigenschaften des Geräts.
Für welche Betriebsbedingungen ist der RHB-110-150 geeignet?
Das spezielle Lötverfahren sichert die Stabilität und die dauerhafte Verbindung der Platten, wodurch der Wärmetauscher hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar standhält. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Anschlussarten und Maße sind verfügbar?

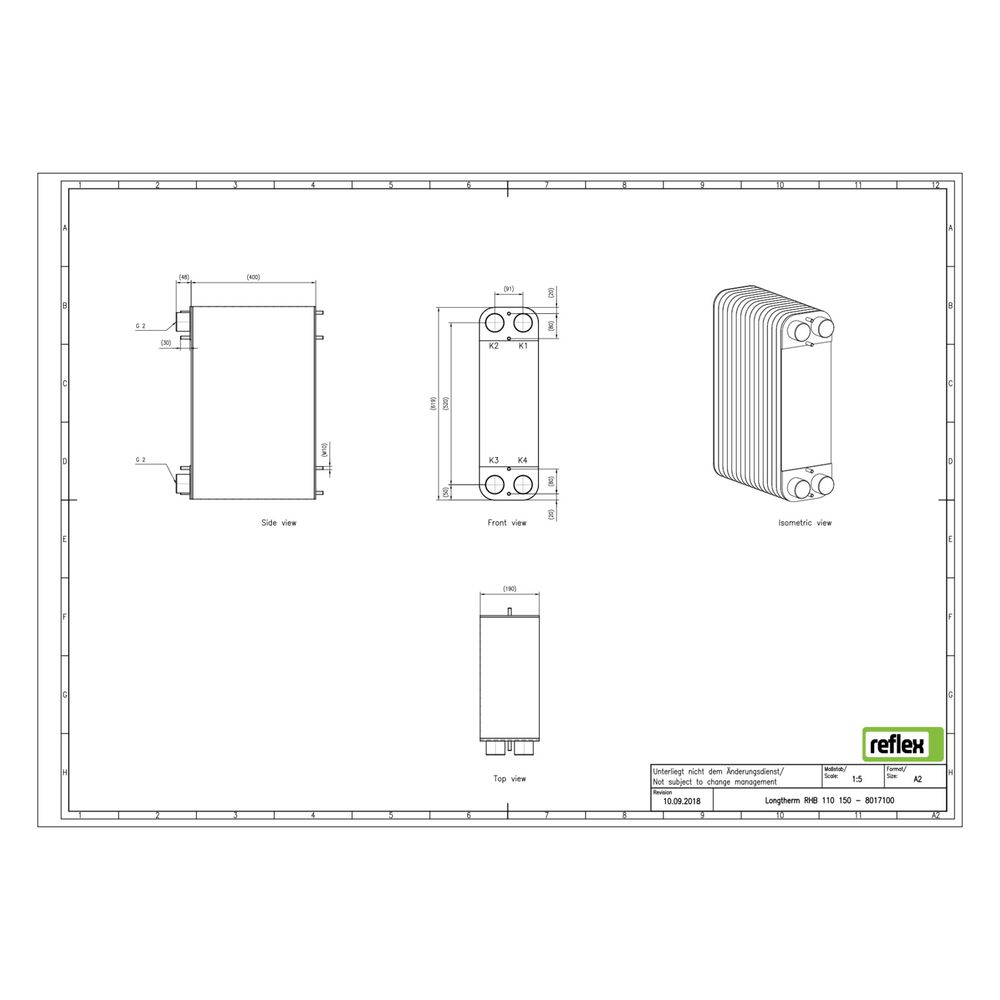

Der Wärmetauscher ist mit einem primären Außengewindeanschluss G 2 Zoll ausgestattet. Die Baulänge beträgt 191 mm, die Bauhöhe 620 mm und die Bautiefe 400 mm. Der Mittenabstand der Anschlüsse liegt bei 91 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 150
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde G 2 Zoll
- Baulänge: 191 mm
- Bauhöhe: 620 mm
- Bautiefe: 400 mm
- Mittenabstand Anschlüsse: 91 mm
- Geeignet für Dämmschale: ja
Der Reflex Longtherm Plattenwärmetauscher RHB-110-150 überzeugt durch seine robuste Bauweise mit gelöteten Edelstahlplatten und Kupferlot, die hohe Temperaturen und Drücke sicher bewältigen. Mit 150 Platten und einem G 2 Zoll Außengewindeanschluss bietet er eine effiziente Wärmeübertragung bei kompakter Bauform und ist für den Einsatz in anspruchsvollen Heiz- und Kühlsystemen geeignet.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8017100 |
| Hersteller | Reflex |
| Anzahl der Platten | 150,00 |
| Artikelnummer | REFLEX-8017100 |
| Ausführung | gelötet |
| Bauhöhe | 620,00 |
| Baulänge | 191,00 |
| Bautiefe | 400,00 |
| EAN-13 | 4036705178993 |
| Geeignet für Dämmschale | ja |
| Gewicht | 77,65 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 91,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
