Reflex Longtherm Plattenwärmetauscher RMB-60-60, gelötet, 60 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-60-60 ist ein gelöteter, eingängiger Wärmetauscher mit 60 Edelstahlplatten und einem primären Anschluss mit Außengewinde G 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Vorteile bietet das Lötverfahren?
Das spezielle Lötverfahren sichert eine dauerhafte Verbindung der Platten und sorgt für die Stabilität des Wärmetauschers auch bei hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar. Die Kupferlotverbindung ermöglicht eine hohe Dichtigkeit und mechanische Festigkeit, wodurch der Wärmetauscher für anspruchsvolle industrielle und gewerbliche Anwendungen geeignet ist.
Welche Anschlussarten und Größen sind verfügbar?

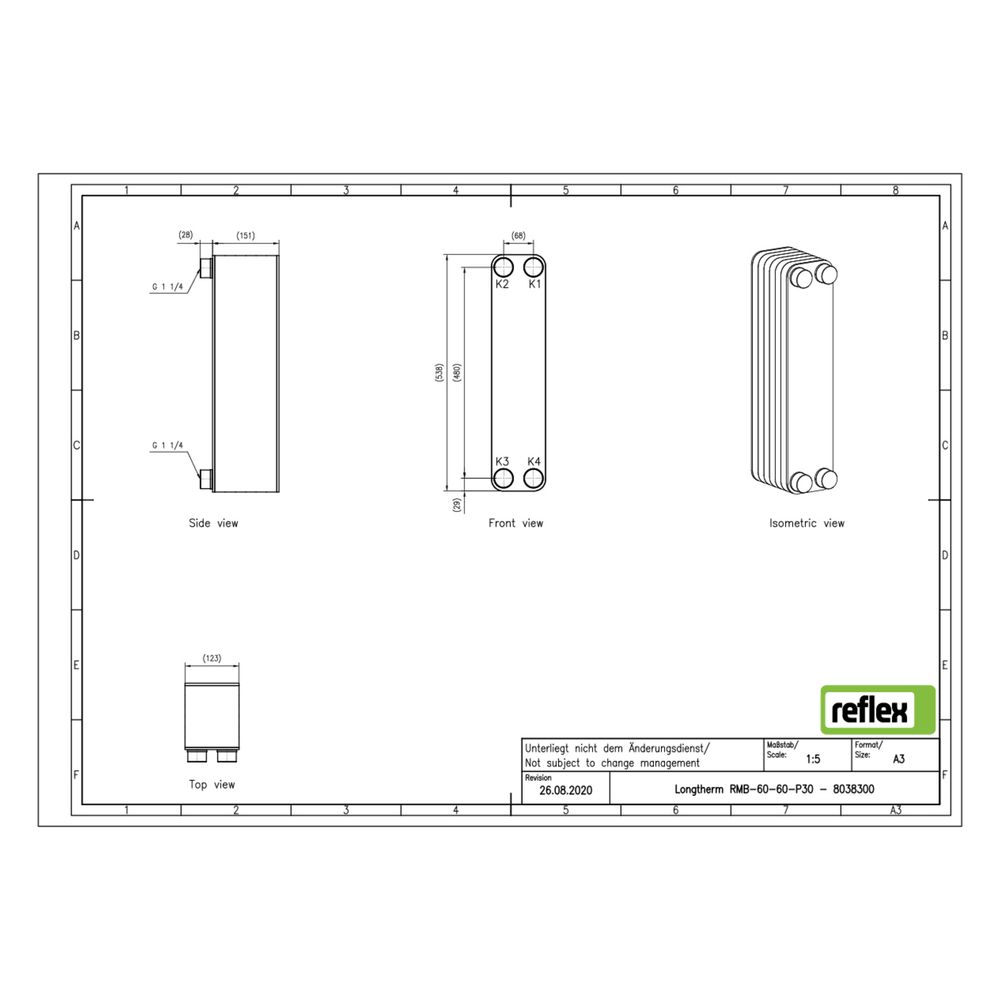

Der Reflex Longtherm RMB-60-60 verfügt über einen primären Anschluss mit Außengewinde G 1 1/4 Zoll. Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 151 mm. Die Anschlussmitte liegt bei 68 mm. Die Serie Longtherm bietet verschiedene Größen mit Gewindeanschlüssen von R..B-14 bis R..B-110 sowie größere Ausführungen mit DIN-Flanschanschluss.
Wie funktionieren die Strömungskanäle im Wärmetauscher?
Die eingeprägten Kanäle auf den Edelstahlplatten bilden zwei unterschiedliche Strömungsräume, die durch zwei Kanalformen unterschieden werden: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand im System.
Für welche Anwendungen ist der Reflex Longtherm Plattenwärmetauscher geeignet?
Der Wärmetauscher ist ideal für den Einsatz in Heizungs- und Kühlkreisläufen, bei denen eine effiziente und zuverlässige Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist. Er ist für hohe Temperaturen und Drücke ausgelegt und kann in gewerblichen und industriellen Anlagen eingesetzt werden.
Technische Daten
- Anzahl der Platten: 60
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Maximaler Betriebsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde G 1 1/4 Zoll (32 mm)
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 151 mm
- Mittenabstand Anschlüsse: 68 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RMB-60-60 überzeugt durch seine robuste Bauweise aus rostfreiem Edelstahl und das bewährte Kupferlot-Lötverfahren, das hohe Temperaturen und Drücke ermöglicht. Mit 60 Platten und einem Außengewindeanschluss G 1 1/4 Zoll bietet er eine effiziente Wärmeübertragung für anspruchsvolle Heizungs- und Kühlkreisläufe.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8038300 |
| Hersteller | Reflex |
| Anzahl der Platten | 60,00 |
| Artikelnummer | REFLEX-8038300 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 151,00 |
| EAN-13 | 4036705218309 |
| Geeignet für Dämmschale | ja |
| Gewicht | 16,17 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
