Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-22-2-40, gelötet, 40 Platten, zweigängig, G 3/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-22-2-40 ist ein gelöteter, zweigängiger Wärmetauscher mit 40 Edelstahlplatten und einem Außengewindeanschluss G 3/4". Er ist ausgelegt für Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Die Platten sind durch Kontaktpunkte verbunden, wodurch eine stabile und dauerhafte Verbindung entsteht. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm Plattenwärmetauscher verfügt über zwei unterschiedliche Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand entsprechend der Anwendung.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C ausgelegt und hält Betriebsdrücke bis zu 30 bar stand. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU. Die robuste Bauweise aus rostfreiem Stahl und die Kupferlotverbindung sorgen für eine hohe Stabilität unter anspruchsvollen Betriebsbedingungen.
Welche Anschlussmöglichkeiten bietet der Reflex Longtherm RMB-22-2-40?
Der Wärmetauscher ist mit einem Außengewindeanschluss G 3/4" ausgestattet. Die Baugröße R..B-14 bis R..B-110 ist mit Gewindeanschluss ausgeführt, während größere Typen mit Flanschanschluss erhältlich sind. Der Mittenabstand der Anschlüsse beträgt 42 mm, was eine einfache Integration in bestehende Anlagen ermöglicht.

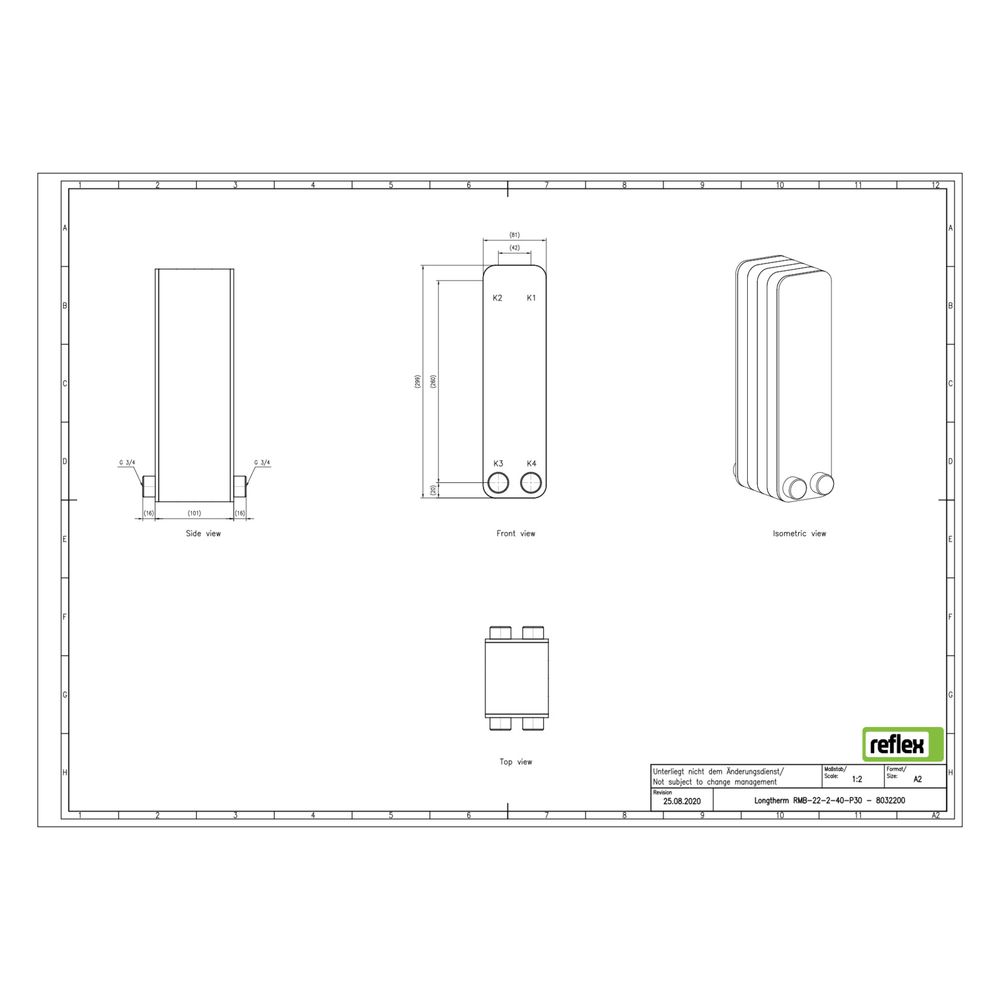

Technische Daten
- Anzahl der Platten: 40
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 299 mm
- Bautiefe: 101 mm
- Baulänge: 81 mm
- Primärer Anschluss: Außengewinde G 3/4"
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Mittenabstand Anschlüsse: 42 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RMB-22-2-40 überzeugt durch seine robuste Bauweise aus rostfreiem Stahl und die zuverlässige Kupferlotverbindung. Mit einer Auslegung für hohe Temperaturen bis 230 °C und einem Betriebsdruck von bis zu 30 bar ist er eine effiziente Lösung für anspruchsvolle Wärmeübertragungsaufgaben in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8032200 |
| Hersteller | Reflex |
| Anzahl der Platten | 40,00 |
| Artikelnummer | REFLEX-8032200 |
| Ausführung | gelötet |
| Bauhöhe | 299,00 |
| Baulänge | 81,00 |
| Bautiefe | 101,00 |
| EAN-13 | 4036705217432 |
| Geeignet für Dämmschale | ja |
| Gewicht | 3,83 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 42,00 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
