Reflex Longtherm Plattenwärmetauscher RMB-235-180, gelötet, 180 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-180 ist ein gelöteter, eingängiger Wärmetauscher aus rostfreiem Edelstahl (1.4404) mit 180 Platten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für den Einsatz in anspruchsvollen Heizungs- und Kühlkreisläufen. Die Verbindung der Platten erfolgt durch ein spezielles Kupferlot-Vakuumlötverfahren, das eine dauerhafte Stabilität sicherstellt.
Wie ist der Aufbau und die Funktionsweise des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Diese Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung zwischen den Medien.

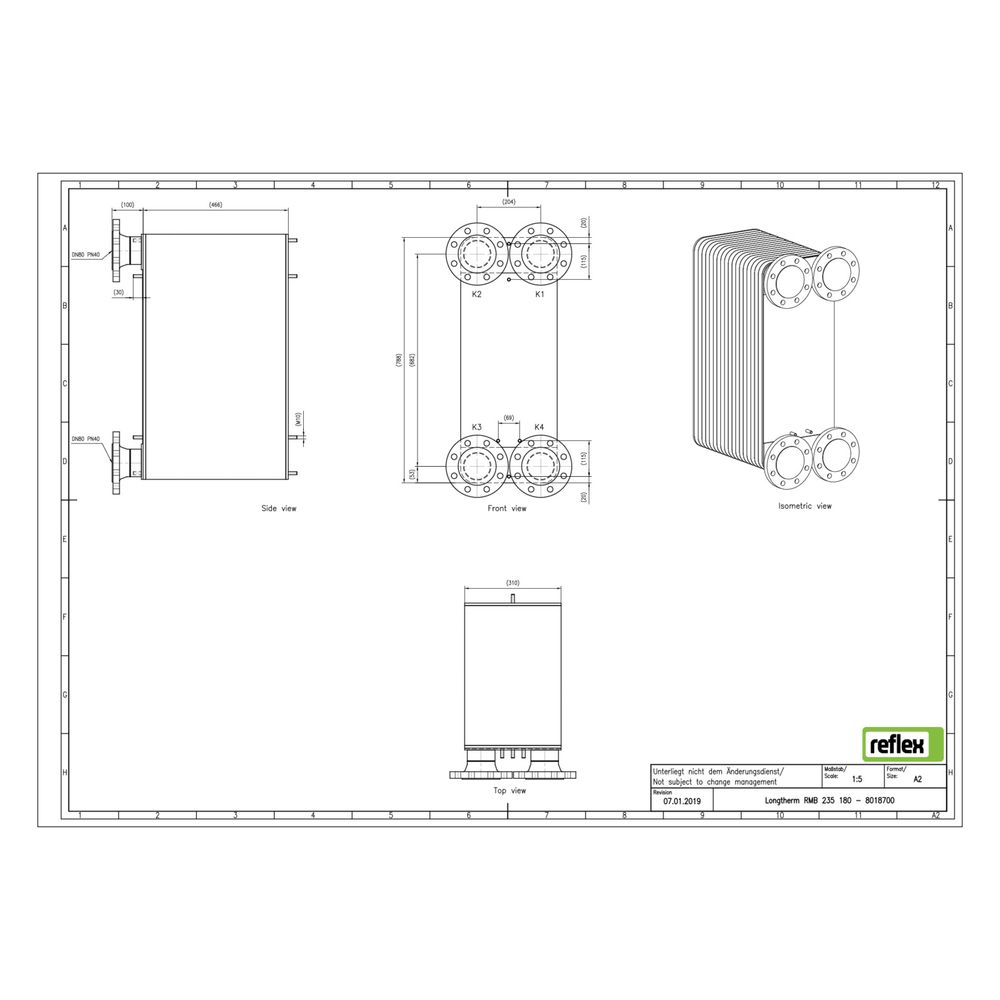

Welche Anschlussarten und Maße sind beim RMB-235-180 verfügbar?
Der Plattenwärmetauscher der Größe RMB-235 ist mit DIN-Flanschanschlüssen ausgestattet. Der Nenndurchmesser beträgt DN 80, der Mittenabstand der Anschlüsse liegt bei 204 mm. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 453 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Für welche Einsatzbereiche ist der Reflex Longtherm Plattenwärmetauscher geeignet?
Dank seiner hohen Temperatur- und Druckbeständigkeit ist der gelötete Plattenwärmetauscher ideal für den Einsatz in Heizungsanlagen, Kühlkreisläufen und industriellen Anwendungen, bei denen eine zuverlässige und effiziente Wärmeübertragung erforderlich ist. Die robuste Bauweise aus rostfreiem Stahl und das spezielle Lötverfahren ermöglichen eine lange Lebensdauer auch unter anspruchsvollen Betriebsbedingungen.
Technische Daten
- Anzahl der Platten: 180
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Betriebstemperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 453 mm
- Mittenabstand Anschlüsse: 204 mm
- Anschlussart: DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RMB-235-180 überzeugt durch seine stabile, gelötete Konstruktion aus hochwertigem Edelstahl und Kupferlot. Mit 180 Platten, einem Nenndurchmesser von DN 80 sowie einer maximalen Betriebstemperatur von 230 °C und einem Arbeitsdruck von 25 bar bietet er eine zuverlässige und effiziente Wärmeübertragung für vielfältige Anwendungen in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8018700 |
| Hersteller | Reflex |
| Anzahl der Platten | 180,00 |
| Artikelnummer | REFLEX-8018700 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 453,00 |
| EAN-13 | 4036705179174 |
| Geeignet für Dämmschale | ja |
| Gewicht | 209,07 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
