Beschreibung

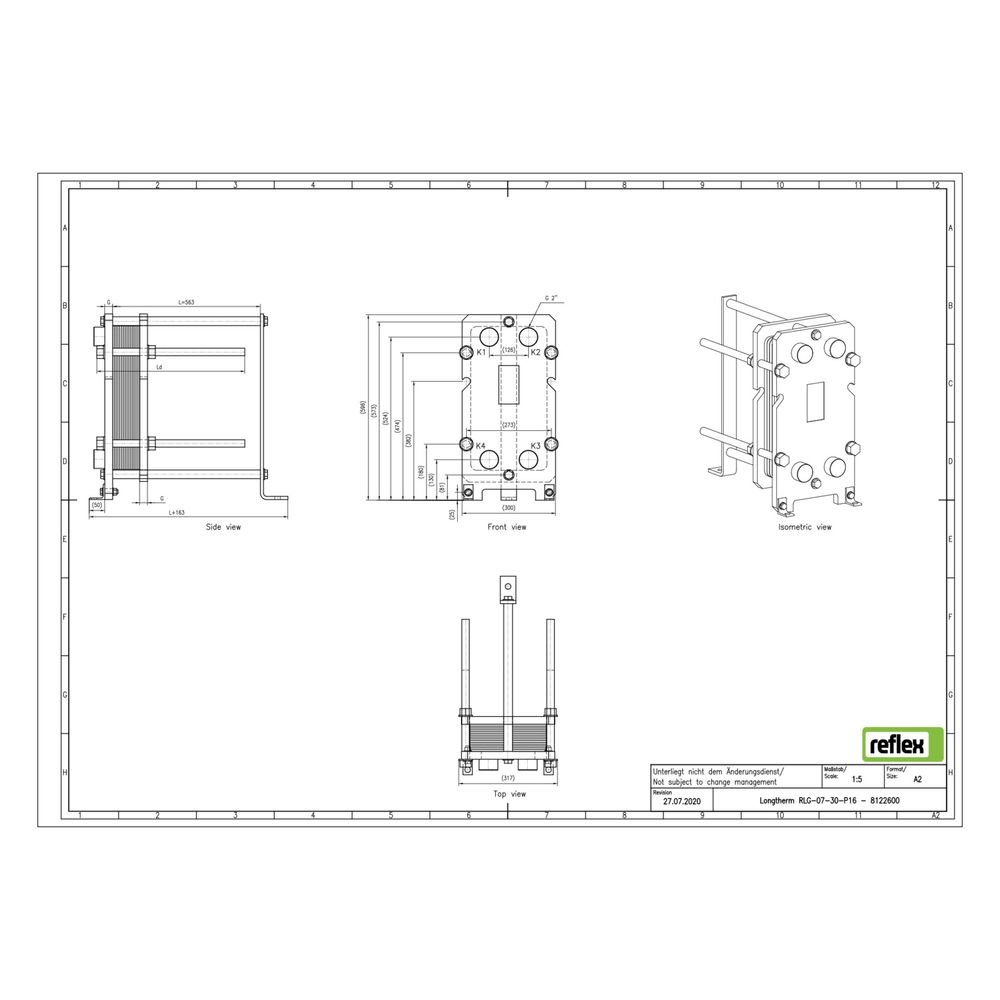

Reflex Longtherm Plattenwärmetauscher RLG-07-30, geschraubt, 30 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-07-30 ist ein geschraubter Wärmetauscher mit 30 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW, wie sie in industriellen und gewerblichen Anlagen vorkommen. Die Konstruktion ermöglicht eine einfache Reinigung und Erweiterung durch zusätzliche Plattenpakete.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Ausführung erlaubt eine schnelle und unkomplizierte Reinigung sowie die Erweiterung des Plattenpakets durch zusätzliche Platten. Dies macht den Wärmetauscher flexibel an wechselnde Anforderungen anpassbar. Die Konstruktion ist robust und für hohe Arbeitsdrücke bis 16 bar ausgelegt.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Durchfluss in den jeweiligen Kreisläufen.
Für welche Anschlussarten ist der Longtherm RLG-07-30 ausgelegt?
Der Wärmetauscher ist mit primären Anschlüssen in 2 Zoll (50 mm) Außengewinde ausgestattet. Seitliche Anschlussmöglichkeiten sind nicht vorhanden. Der Mittenabstand der Anschlüsse beträgt 126 mm, was eine einfache Integration in bestehende Anlagen ermöglicht.
Technische Daten
- Anzahl der Platten: 30
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 16 bar
- Baulänge: 300 mm
- Bauhöhe: 596 mm
- Bautiefe: 563 mm
- Nenndurchmesser primär: 2 Zoll (50 mm)
- Mittenabstand Anschlüsse: 126 mm
Der Reflex Longtherm Plattenwärmetauscher RLG-07-30 überzeugt durch seine robuste Edelstahlkonstruktion, die hohe Leistung bei geringen Temperaturspreizungen ermöglicht. Mit 30 Platten, NBR-Butyl-Dichtungen und einem maximalen Arbeitsdruck von 16 bar ist er für anspruchsvolle industrielle Anwendungen geeignet und bietet durch seine geschraubte Bauweise eine einfache Wartung und Erweiterbarkeit.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8122600 |
| Hersteller | Reflex |
| Anzahl der Platten | 30,00 |
| Artikelnummer | REFLEX-8122600 |
| Bauhöhe | 596,00 |
| Baulänge | 300,00 |
| Bautiefe | 563,00 |
| EAN-13 | 4036705220470 |
| Geeignet für Dämmschale | nein |
| Gewicht | 95,9 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
