Beschreibung
Reflex Longtherm Plattenwärmetauscher RLG-07-20, geschraubt, 20 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-07-20 ist ein geschraubter Wärmetauscher mit 20 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann bei Bedarf durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohen Drücken erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Dieses geschraubte Design ermöglicht eine einfache Demontage und Wartung.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Druckverlust entsprechend den Anforderungen der Anwendung.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher geeignet?
Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über primäre Anschlüsse mit 2 Zoll Außengewinde. Die Konstruktion entspricht der Richtlinie für Druckgeräte 2014/68/EU, was seine Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt. Aufgrund der robusten Materialien und der flexiblen Konfigurationsmöglichkeiten ist der Longtherm ideal für anspruchsvolle industrielle Anwendungen.
Wie kann der Wärmetauscher an spezifische Anforderungen angepasst werden?
Auf Kundenwunsch können Dichtungen, Plattenmaterial und Gestelle individuell konfiguriert werden, um den Wärmetauscher optimal an das jeweilige Medium und die Einsatzbedingungen anzupassen. Diese Flexibilität unterstützt eine effiziente und langlebige Nutzung in verschiedenen Systemen.

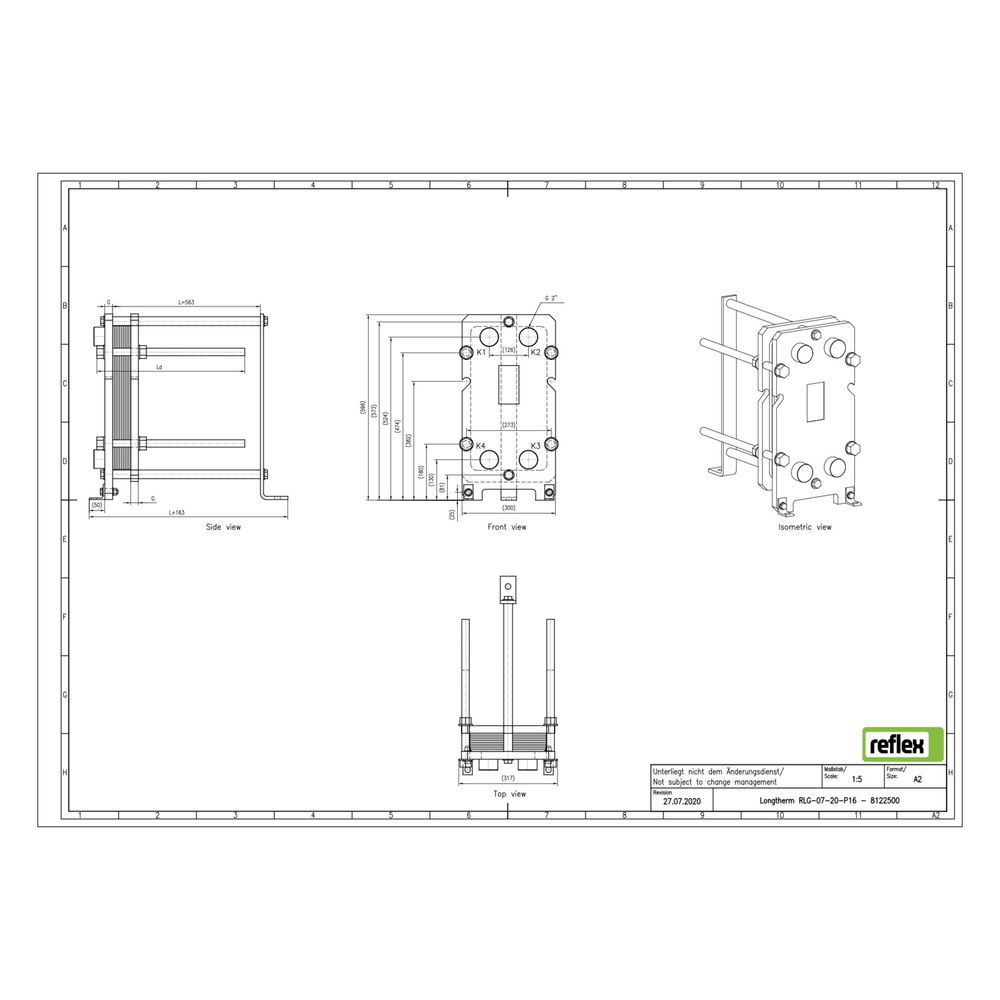

Technische Daten
- Anzahl der Platten: 20
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Lotmaterial: Kupfer
- Baulänge: 300 mm
- Bauhöhe: 596 mm
- Bautiefe: 563 mm
- Nenndurchmesser primär: 2 Zoll (50 mm)
- Maximaler Arbeitsdruck: 16 bar
- Mittenabstand Anschlüsse: 126 mm
- Anschlussart primär: Außengewinde
Der Reflex Longtherm Plattenwärmetauscher RLG-07-20 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Butyl-Dichtungen und der flexiblen Erweiterbarkeit ist er eine zuverlässige Lösung für industrielle Wärmetauschaufgaben mit einem maximalen Arbeitsdruck von 16 bar und einem Nenndurchmesser von 2 Zoll.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8122500 |
| Hersteller | Reflex |
| Anzahl der Platten | 20,00 |
| Artikelnummer | REFLEX-8122500 |
| Bauhöhe | 596,00 |
| Baulänge | 300,00 |
| Bautiefe | 563,00 |
| EAN-13 | 4036705220463 |
| Geeignet für Dämmschale | nein |
| Gewicht | 91,1 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
