Reflex Longtherm Plattenwärmetauscher RHB-60-100, gelötet, 100 Platten, eingängig, G 1 1/4"

Der Reflex Longtherm Plattenwärmetauscher RHB-60-100 ist ein gelöteter, eingängiger Wärmetauscher mit 100 Edelstahlplatten und einem Außengewindeanschluss G 1 1/4". Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.

Wie ist der Longtherm Plattenwärmetauscher aufgebaut?

Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung und hohe Stabilität.

Welche Vorteile bietet das Lötverfahren?

Das spezielle Lötverfahren mit Kupferlot sichert eine dauerhafte Verbindung der Platten und sorgt für die Stabilität des Wärmetauschers. Dadurch kann das Gerät hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar standhalten. Die gelötete Ausführung ist besonders robust und langlebig.

Welche Anschlussarten und Größen sind verfügbar?

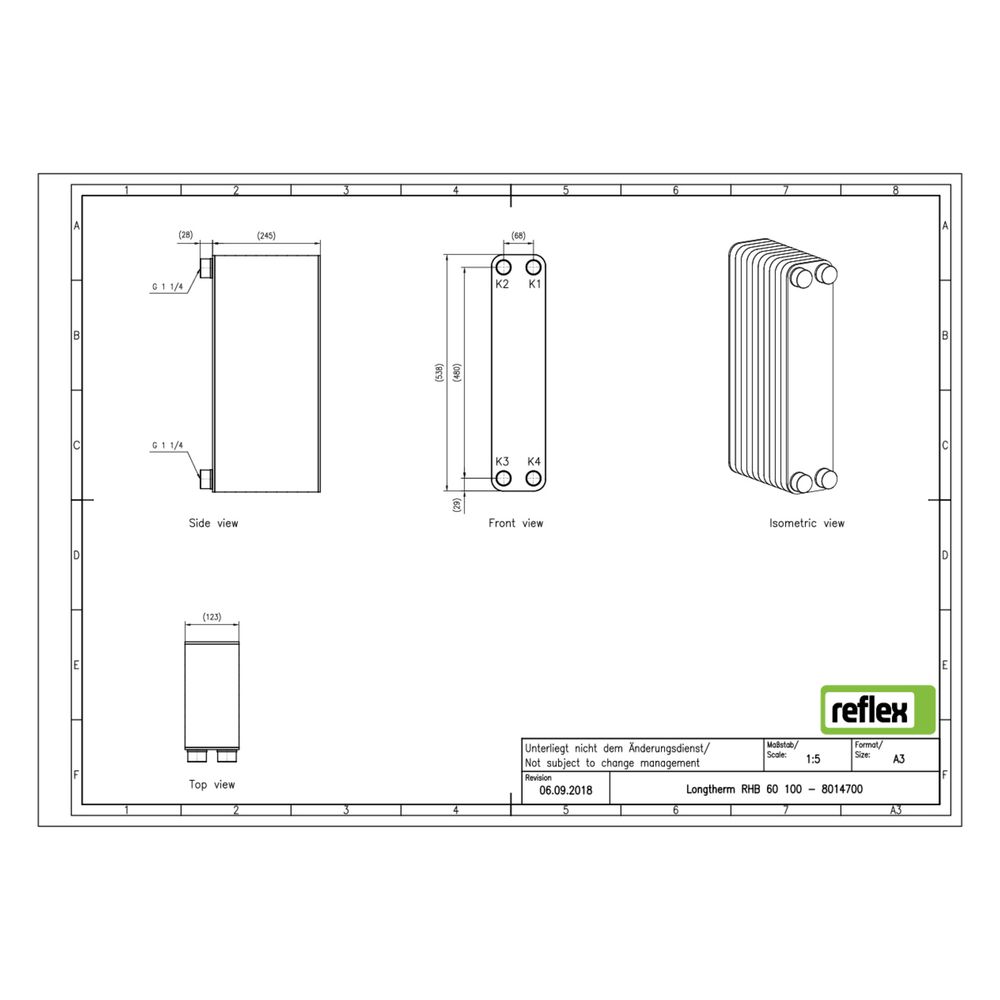

Der Longtherm RHB-60-100 verfügt über einen primären Anschluss mit Außengewinde G 1 1/4". Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 245 mm. Die Anschlussmitte liegt bei 68 mm. Die Serie umfasst Größen von R..B-14 bis R..B-110 mit Gewindeanschluss, während größere Ausführungen wie R..B-235 mit DIN-Flanschanschluss erhältlich sind.

Wie funktionieren die Strömungskanäle im Wärmetauscher?

Die Kanäle auf den Edelstahlplatten sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand in den jeweiligen Strömungsräumen.

Technische Daten

• Anzahl der Platten: 100
• Werkstoff: Edelstahl 1.4404
• Lotmaterial: Kupfer
• Maximaler Arbeitsdruck: 30 bar
• Maximale Temperatur: 230 °C
• Primärer Anschluss: Außengewinde G 1 1/4"
• Baulänge: 123 mm
• Bauhöhe: 538 mm
• Bautiefe: 245 mm
• Mittenabstand Anschlüsse: 68 mm
• Dämmschale geeignet: ja

Der Reflex Longtherm Plattenwärmetauscher RHB-60-100 überzeugt durch seine robuste gelötete Bauweise und die hohe Temperatur- und Druckbeständigkeit. Mit 100 Edelstahlplatten und einem Außengewindeanschluss G 1 1/4" ist er ideal für anspruchsvolle Wärmeübertragungsaufgaben in Heizungs- und Kühlkreisläufen geeignet und bietet eine zuverlässige Leistung bei bis zu 30 bar Betriebsdruck und 230 °C Betriebstemperatur.
