Reflex Longtherm Plattenwärmetauscher RLB-60-120, gelötet, 120 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RLB-60-120 ist ein gelöteter, eingängiger Wärmetauscher aus Edelstahl (Werkstoff 1.4404) mit 120 Platten und einem Außengewindeanschluss von 1 1/4 Zoll (32 mm). Er ist für den Einsatz in Heizungs- und Kühlkreisläufen geeignet und kann Temperaturen bis 230 °C sowie Betriebsdrücke bis zu 30 bar standhalten.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung und hohe Stabilität bei thermischer Belastung.
Welche Kanalformen sind im Wärmetauscher integriert und welche Bedeutung haben sie?
Der Reflex Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand entsprechend der jeweiligen Anwendung.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher ausgelegt?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar ausgelegt. Die Verbindung der Edelstahlplatten durch das spezielle Lötverfahren sichert eine dauerhafte Stabilität und Dichtheit unter diesen anspruchsvollen Bedingungen. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Anschlussmöglichkeiten bietet der Reflex Longtherm RLB-60-120?
Der Wärmetauscher ist mit einem primären Außengewindeanschluss von 1 1/4 Zoll (32 mm) ausgestattet. Die Baugröße RLB-60-120 gehört zur Serie mit Gewindeanschlüssen, die eine einfache Integration in bestehende Anlagen ermöglicht. Seitliche Anschlussmöglichkeiten sind nicht vorhanden.
Wie sind die Abmessungen und das Material des Wärmetauschers?

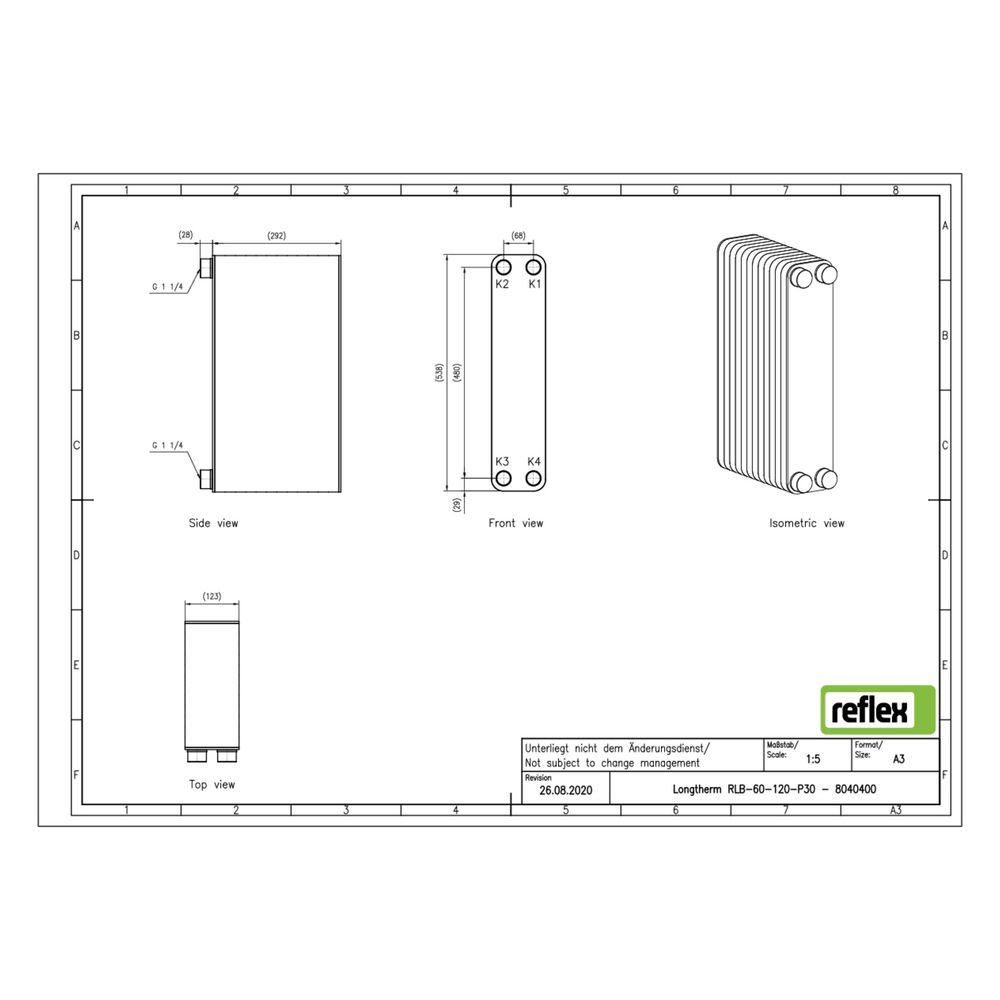

Der Plattenwärmetauscher hat eine Baulänge von 123 mm, eine Bauhöhe von 538 mm und eine Bautiefe von 292 mm. Das Material der Platten ist rostfreier Edelstahl (1.4404), das Lotmaterial besteht aus Kupfer. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 120
- Werkstoff Platten: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde 1 1/4 Zoll (32 mm)
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 292 mm
- Mittenabstand Anschlüsse: 68 mm
- Ausführung: gelötet
- Geeignet für Dämmschale: ja
Der Reflex Longtherm Plattenwärmetauscher RLB-60-120 überzeugt durch seine robuste Bauweise aus rostfreiem Edelstahl und das bewährte Lötverfahren mit Kupferlot. Mit einer Leistung für Temperaturen bis 230 °C und einem Betriebsdruck von bis zu 30 bar ist er eine zuverlässige Lösung für anspruchsvolle Wärmeübertragungsaufgaben in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8040400 |
| Hersteller | Reflex |
| Anzahl der Platten | 120,00 |
| Artikelnummer | REFLEX-8040400 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 292,00 |
| EAN-13 | 4036705218514 |
| Geeignet für Dämmschale | ja |
| Gewicht | 32,6 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
