Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-22-2-20, gelötet, 20 Platten, zweigängig, G 3/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-22-2-20 ist ein gelöteter, zweigängiger Wärmetauscher mit 20 Edelstahlplatten und einem primären Anschluss mit Außengewinde G 3/4 Zoll. Er ist ausgelegt für Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten des Werkstoffs 1.4404, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Es werden zwei Kanalformen unterschieden: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften zeichnen den Longtherm Plattenwärmetauscher aus?

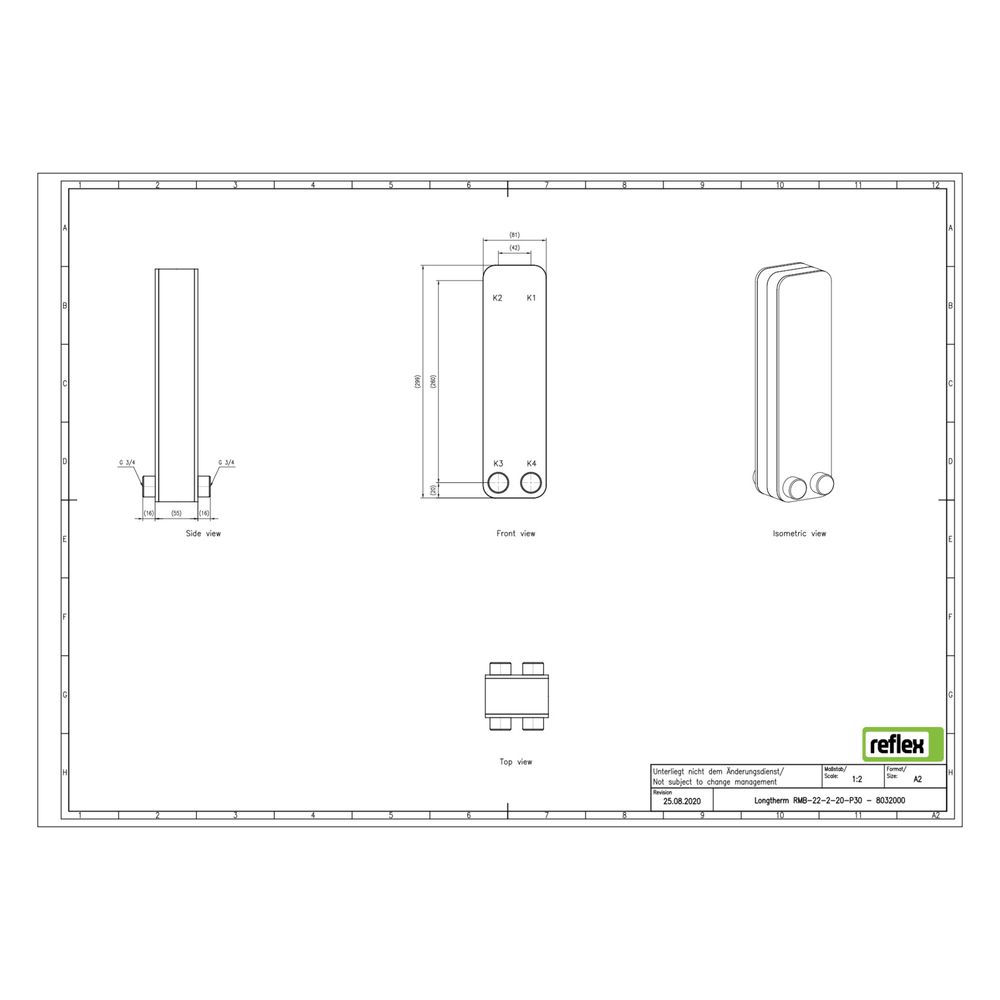

Der Plattenwärmetauscher ist für einen maximalen Betriebsdruck von 30 bar ausgelegt und hält Temperaturen bis 230 °C stand. Die Baulänge beträgt 81 mm, die Bauhöhe 299 mm und die Bautiefe 55 mm. Der Nenndurchmesser des primären Anschlusses ist 3/4 Zoll (20 mm) mit Außengewinde. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten. Die Konstruktion ist nicht vollversiegelt, was bei der Installation zu beachten ist.
Für welche Anwendungen ist der Reflex Longtherm Plattenwärmetauscher geeignet?
Der Wärmetauscher ist ideal für den Einsatz in Heizungs- und Kühlanlagen, bei denen zwei getrennte Wasserkreisläufe effizient Wärme austauschen sollen. Die hohe Temperatur- und Druckbeständigkeit macht ihn geeignet für anspruchsvolle industrielle und gewerbliche Anwendungen. Die kompakte Bauform und die Gewindeanschlüsse erleichtern die Integration in bestehende Systeme.
Technische Daten
- Anzahl der Platten: 20
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Betriebstemperatur max.: 230 °C
- Maximaler Arbeitsdruck: 30 bar
- Primärer Anschluss: Außengewinde G 3/4 Zoll (20 mm)
- Baulänge: 81 mm
- Bauhöhe: 299 mm
- Bautiefe: 55 mm
- Mittenabstand Anschlüsse: 42 mm
- Geeignet für Dämmschale: ja
Der Reflex Longtherm Plattenwärmetauscher RMB-22-2-20 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in anspruchsvollen Anlagen. Mit seiner hohen Druck- und Temperaturbeständigkeit sowie der bewährten gelöteten Konstruktion aus Edelstahl und Kupferlot erfüllt er die Anforderungen an Effizienz und Zuverlässigkeit in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8032000 |
| Hersteller | Reflex |
| Anzahl der Platten | 20,00 |
| Artikelnummer | REFLEX-8032000 |
| Ausführung | gelötet |
| Bauhöhe | 299,00 |
| Baulänge | 81,00 |
| Bautiefe | 55,00 |
| EAN-13 | 4036705217418 |
| Geeignet für Dämmschale | ja |
| Gewicht | 2,37 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 42,00 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
