Beschreibung
Reflex Longtherm Plattenwärmetauscher RHG-21-55, geschraubt, 55 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-21-55 ist ein geschraubter Wärmetauscher mit 55 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner zerlegbaren Bauweise ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen eine effiziente Wärmeübertragung bei hohen Leistungen gefordert ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte kupferverlötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese geschraubte Konstruktion ermöglicht eine einfache Zerlegung und Wartung.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Durchfluss in den jeweiligen Wasserkreisläufen.
Für welche Einsatzbedingungen ist der Longtherm Plattenwärmetauscher geeignet?
Der Reflex Longtherm ist für sehr hohe Leistungsbereiche über 1 MW und sehr geringe Temperaturspreizungen konzipiert. Er ist zugelassen gemäß der Richtlinie für Druckgeräte 2014/68/EU und kann je nach Medium und Kundenwunsch mit unterschiedlichen Dichtungen, Plattenmaterialien und Gestellen konfiguriert werden. Die maximale Betriebsdruckgrenze liegt bei 10 bar.

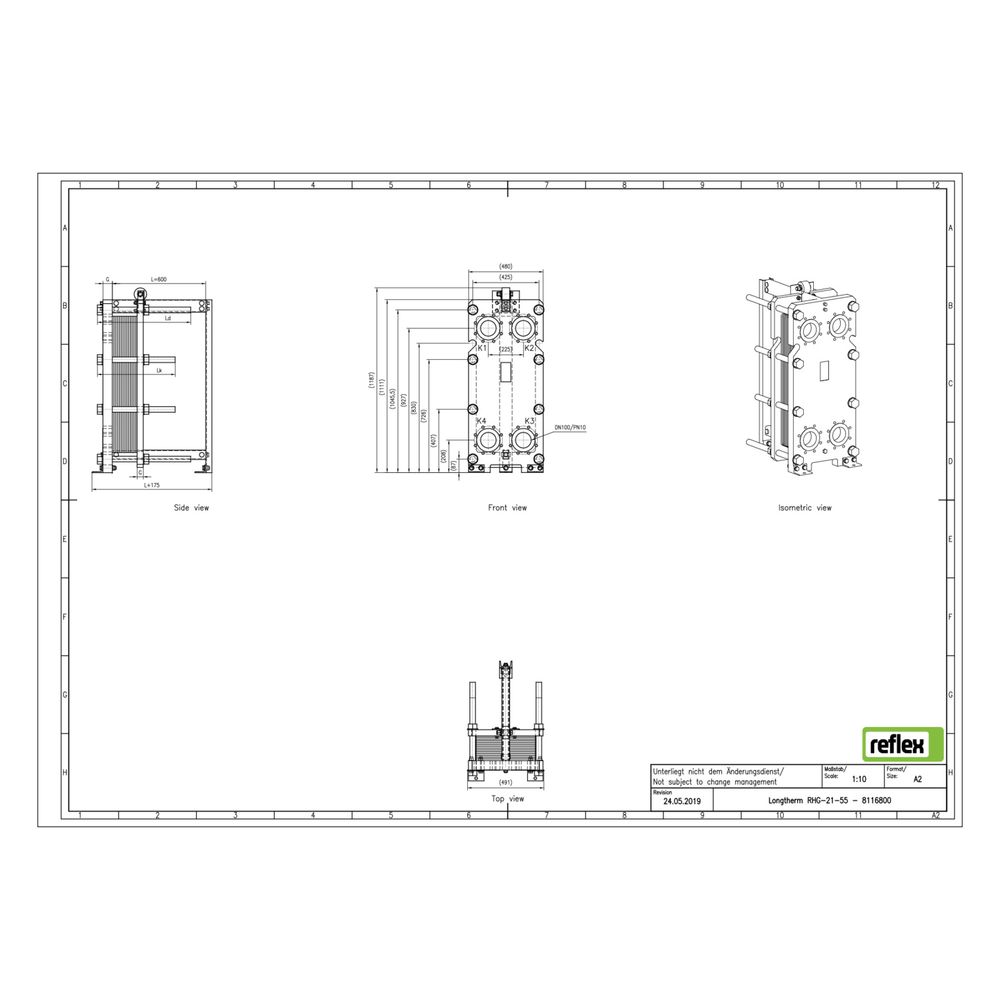

Welche Maße und Anschlussdaten hat der Plattenwärmetauscher?
Der Wärmetauscher hat eine Baulänge von 480 mm, eine Bauhöhe von 1181 mm und eine Bautiefe von 745 mm. Der Nenndurchmesser des primären Anschlusses beträgt DN 100, mit einem Mittenabstand der Anschlüsse von 225 mm. Seitliche Anschlussmöglichkeiten sind nicht vorhanden. Das Gerät ist nicht vollversiegelt und nicht für die Verwendung mit Dämmschalen geeignet.
Technische Daten
- Anzahl der Platten: 55
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 10 bar
- Baulänge: 480 mm
- Bauhöhe: 1181 mm
- Bautiefe: 745 mm
- Nenndurchmesser primär: DN 100
- Mittenabstand Anschlüsse: 225 mm
Der Reflex Longtherm Plattenwärmetauscher RHG-21-55 bietet eine effiziente Wärmeübertragung bei hohen Leistungen und geringen Temperaturdifferenzen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Butyl-Dichtungen und der flexiblen Erweiterbarkeit durch zusätzliche Plattenpakete ist er eine zuverlässige Lösung für anspruchsvolle industrielle Anwendungen. Die maximale Leistung und der Betriebsdruck von 10 bar unterstützen vielfältige Einsatzmöglichkeiten.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8116800 |
| Hersteller | Reflex |
| Anzahl der Platten | 55,00 |
| Artikelnummer | REFLEX-8116800 |
| Bauhöhe | 1181,00 |
| Baulänge | 480,00 |
| Bautiefe | 745,00 |
| EAN-13 | 4036705193323 |
| Geeignet für Dämmschale | nein |
| Gewicht | 383 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
