Reflex Longtherm Plattenwärmetauscher RLB-60-2-110, gelötet, 110 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RLB-60-2-110 ist ein gelöteter, zweigängiger Wärmetauscher mit 110 Edelstahlplatten und einem Außengewindeanschluss G 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine hohe thermische Effizienz und Stabilität bei hohen Temperaturen und Drücken.
Welche Besonderheiten hat das Lötverfahren?
Das spezielle Lötverfahren verbindet die Edelstahlplatten dauerhaft und stabil mit Kupferlot. Diese Verbindung ermöglicht dem Wärmetauscher, Temperaturen bis zu 230 °C und Betriebsdrücke bis zu 30 bar mühelos zu widerstehen. Die vakuumgelötete Konstruktion sichert eine dauerhafte Dichtigkeit und hohe mechanische Belastbarkeit.
Wie sind die Strömungsräume im Plattenwärmetauscher gestaltet?
Die Strömungsräume sind durch zwei unterschiedliche Kanalformen gekennzeichnet: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand für die jeweiligen Kreisläufe.
Für welche Anschlussarten und Abmessungen ist der Longtherm RLB-60-2-110 ausgelegt?

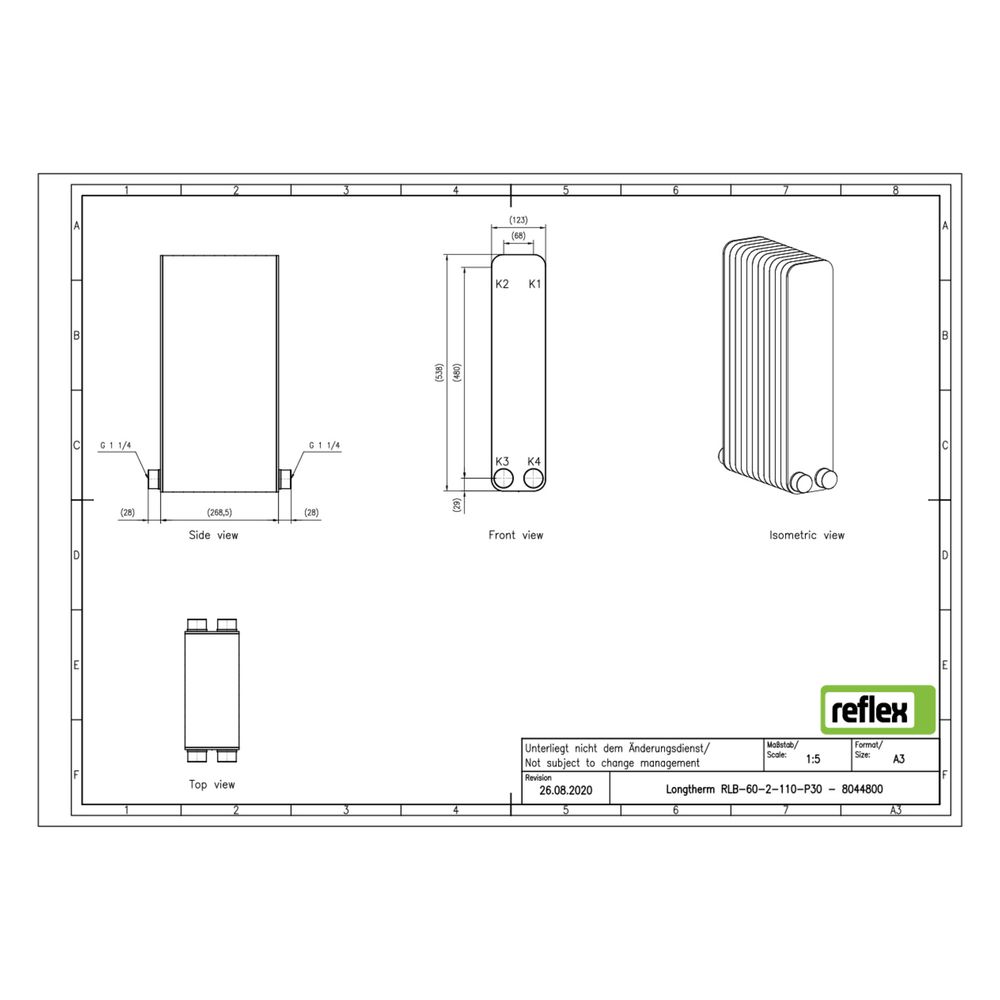

Der Plattenwärmetauscher verfügt über einen primären Anschluss mit Außengewinde G 1 1/4 Zoll (32 mm Nenndurchmesser). Die Baugröße RLB-60-2-110 ist mit 110 Platten ausgestattet und hat eine Baulänge von 123 mm, eine Bauhöhe von 538 mm sowie eine Bautiefe von 268 mm. Der Mittenabstand der Anschlüsse beträgt 68 mm.
Welche Zulassungen und Normen erfüllt der Wärmetauscher?
Der Reflex Longtherm Plattenwärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Dies bestätigt die Einhaltung der relevanten Sicherheits- und Qualitätsanforderungen für den Einsatz in druckbeaufschlagten Anlagen.
Technische Daten
- Anzahl der Platten: 110
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde G 1 1/4 Zoll (32 mm)
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 268 mm
- Mittenabstand Anschlüsse: 68 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RLB-60-2-110 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der langlebigen gelöteten Konstruktion ist er für anspruchsvolle Anwendungen geeignet und ermöglicht eine zuverlässige Leistung bei 110 Edelstahlplatten und einem Anschlussdurchmesser von 1 1/4 Zoll.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8044800 |
| Hersteller | Reflex |
| Anzahl der Platten | 110,00 |
| Artikelnummer | REFLEX-8044800 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 268,00 |
| EAN-13 | 4036705218958 |
| Geeignet für Dämmschale | ja |
| Gewicht | 31,66 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
