Reflex Longtherm Plattenwärmetauscher RLB-110-2-30, gelötet, 30 Platten, zweigängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RLB-110-2-30 ist ein gelöteter, zweigängiger Wärmetauscher mit 30 Edelstahlplatten und einem primären Außengewindeanschluss von G 2 1/2 Zoll. Er eignet sich für den Einsatz in Heizungs- und Kühlkreisläufen, die hohe Temperaturen bis 230 °C und Betriebsdrücke bis 25 bar erfordern. Die stabile Bauweise und das spezielle Lötverfahren sorgen für eine dauerhafte Verbindung und hohe Beständigkeit.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Diese Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften zeichnen den Longtherm RLB-110-2-30 aus?

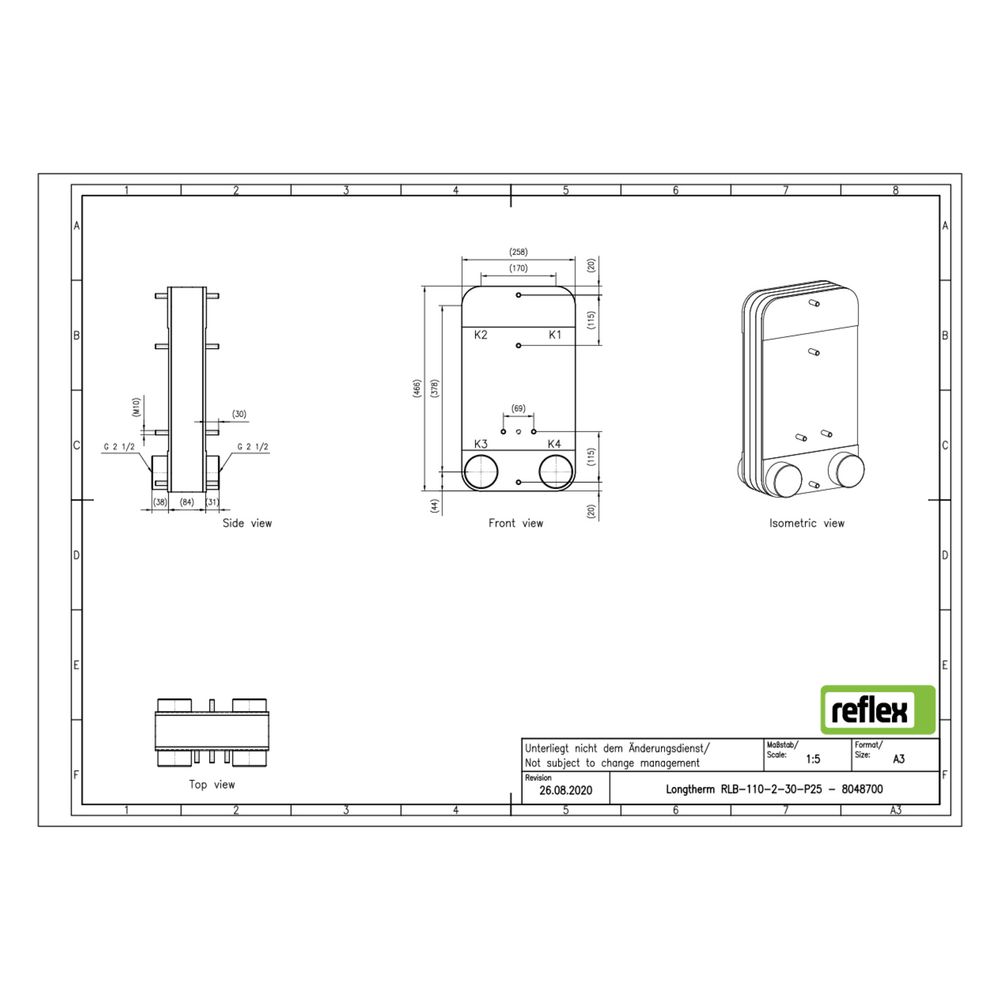

Der Plattenwärmetauscher ist für einen maximalen Betriebsdruck von 25 bar ausgelegt und hält Temperaturen bis 230 °C stand. Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 84 mm. Der Anschluss erfolgt über ein Außengewinde mit einem Nenndurchmesser von 2 1/2 Zoll. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Für welche Anwendungen ist der Reflex Longtherm Plattenwärmetauscher geeignet?
Dank seiner hohen Temperatur- und Druckbeständigkeit eignet sich der Wärmetauscher für den Einsatz in anspruchsvollen Heizungs- und Kühlkreisläufen, beispielsweise in der Industrie oder in größeren Gebäudetechnik-Anlagen. Die zweigängige Bauweise ermöglicht eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen.
Technische Daten
- Anzahl der Platten: 30
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Betriebsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde G 2 1/2 Zoll
- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 84 mm
- Mittenabstand Anschlüsse: 170 mm
- Dämmschale geeignet: ja
Der Reflex Longtherm Plattenwärmetauscher RLB-110-2-30 überzeugt durch seine stabile, gelötete Bauweise aus hochwertigem Edelstahl und Kupferlot. Mit einer Beständigkeit gegenüber Temperaturen bis 230 °C und einem Betriebsdruck von bis zu 25 bar ist er eine zuverlässige Lösung für effiziente Wärmeübertragung in anspruchsvollen Anlagen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8048700 |
| Hersteller | Reflex |
| Anzahl der Platten | 30,00 |
| Artikelnummer | REFLEX-8048700 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 84,00 |
| EAN-13 | 4036705219344 |
| Geeignet für Dämmschale | ja |
| Gewicht | 22,9 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
