Reflex Longtherm Plattenwärmetauscher RMB-110-2-150, gelötet, 150 Platten, zweigängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RMB-110-2-150 ist ein gelöteter, zweigängiger Wärmetauscher mit 150 Edelstahlplatten und einem Außengewindeanschluss G 2 1/2 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität gefordert sind.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine dauerhafte Stabilität und hohe Temperaturbeständigkeit. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften zeichnen den Longtherm Plattenwärmetauscher aus?

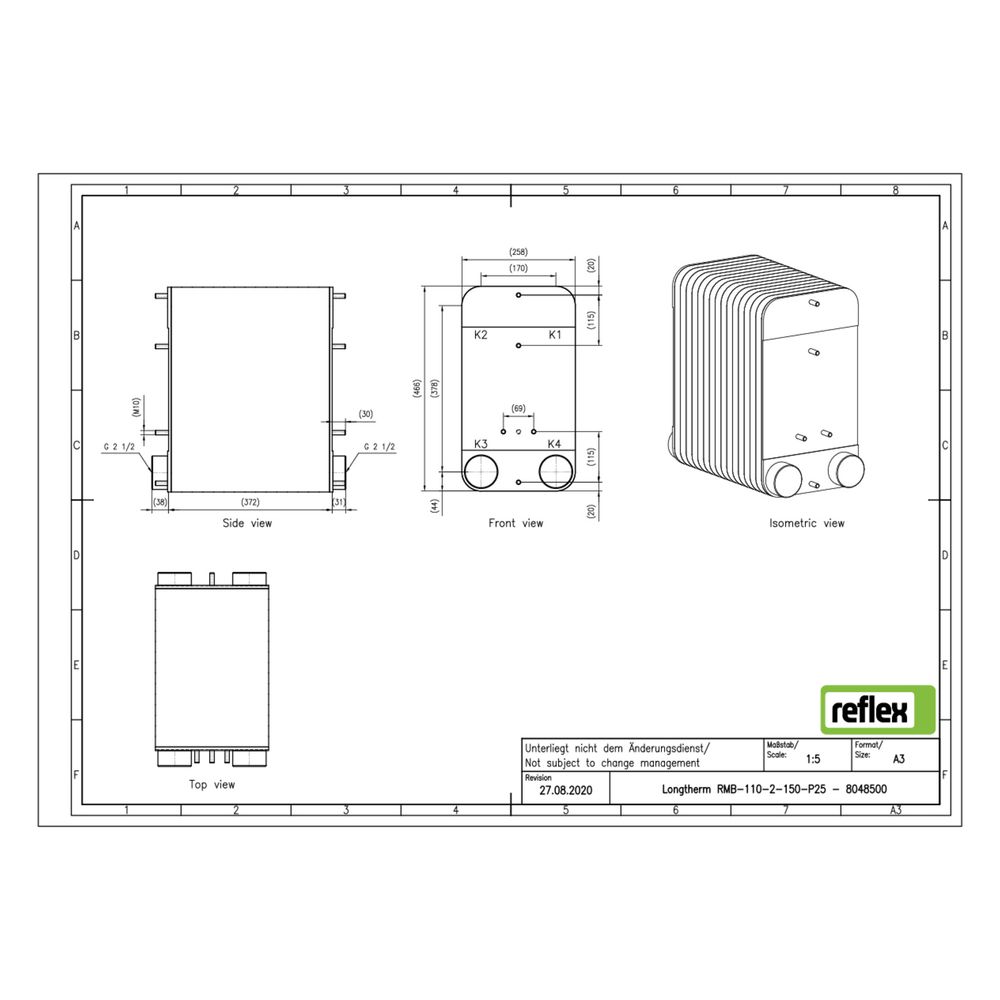

Der Plattenwärmetauscher ist für einen maximalen Betriebsdruck von 25 bar ausgelegt und kann Temperaturen bis 230 °C standhalten. Die Bauabmessungen betragen 258 mm in der Baulänge, 466 mm in der Bauhöhe und 372 mm in der Bautiefe. Der primäre Anschluss erfolgt über ein Außengewinde mit einem Nenndurchmesser von 2 1/2 Zoll (65 mm). Das Gerät ist für den Einbau einer Dämmschale geeignet, wird jedoch ohne Dämmschale geliefert.
Welche Zulassungen und Normen erfüllt der Reflex Longtherm?
Der Plattenwärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU und ist mit einem CE-Kennzeichen versehen. Diese Zulassung bestätigt die Eignung für den Einsatz in druckbeaufschlagten Systemen und die Einhaltung relevanter Sicherheitsanforderungen.
Technische Daten
- Anzahl der Platten: 150
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 466 mm
- Bautiefe: 372 mm
- Baulänge: 258 mm
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Primärer Anschluss: Außengewinde G 2 1/2 Zoll (65 mm)
- Mittenabstand Anschlüsse: 170 mm
- Dämmschale: geeignet, nicht im Lieferumfang enthalten
Der Reflex Longtherm Plattenwärmetauscher RMB-110-2-150 überzeugt durch seine robuste Bauweise mit 150 gelöteten Edelstahlplatten und einem hohen maximalen Betriebsdruck von 25 bar. Die Kombination aus Edelstahl und Kupferlot sorgt für eine dauerhafte Verbindung und hohe Temperaturbeständigkeit bis 230 °C, was ihn zu einer zuverlässigen Lösung für anspruchsvolle Wärmeübertragungsaufgaben macht.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8048500 |
| Hersteller | Reflex |
| Anzahl der Platten | 150,00 |
| Artikelnummer | REFLEX-8048500 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 372,00 |
| EAN-13 | 4036705219320 |
| Geeignet für Dämmschale | ja |
| Gewicht | 83,2 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
