Beschreibung
Reflex Longtherm Plattenwärmetauscher RHB-110-2-30, gelötet, 30 Platten, zweigängig, G 2"
Der Reflex Longtherm Plattenwärmetauscher RHB-110-2-30 ist ein gelöteter, zweigängiger Wärmetauscher mit 30 Edelstahlplatten und einem primären Außengewindeanschluss G 2 Zoll (50 mm). Er ist für Anwendungen mit hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar ausgelegt. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Verbindung der Platten. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Die Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften und Anschlussarten bietet der Wärmetauscher?

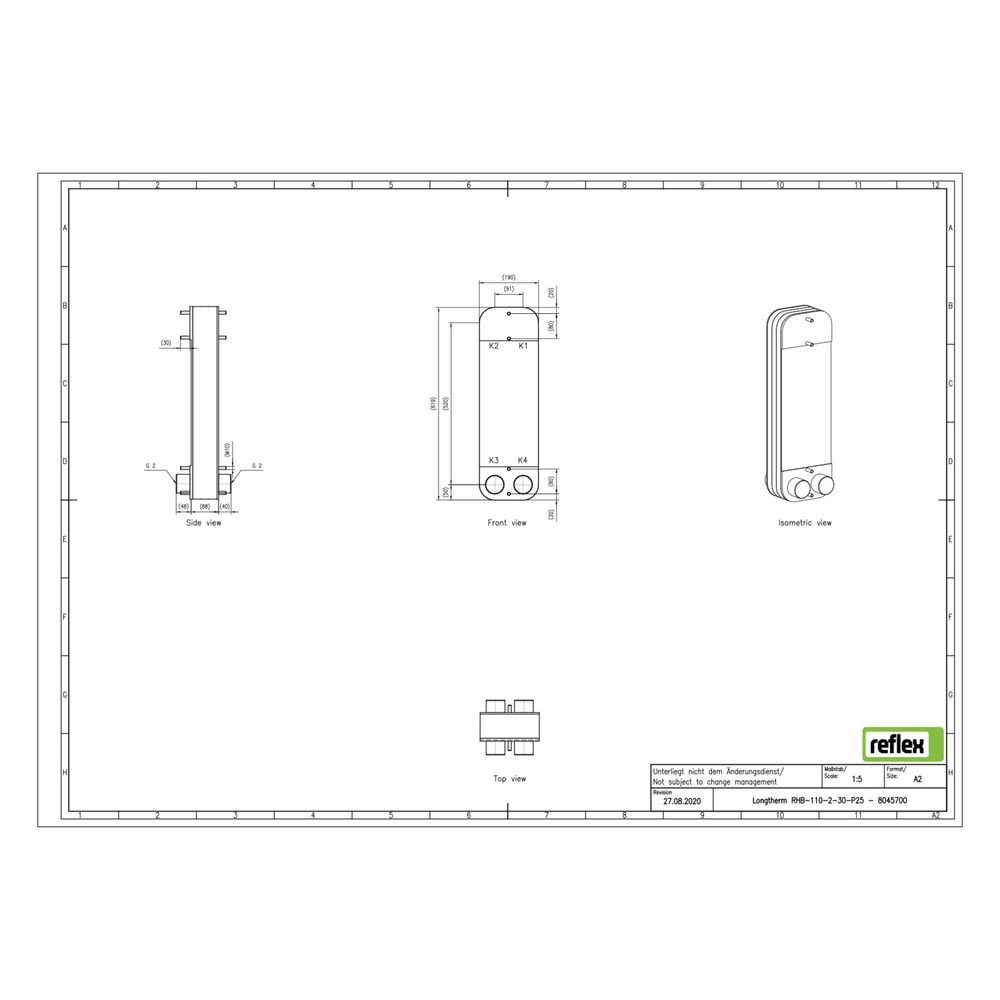

Der Plattenwärmetauscher ist gelötet und verfügt über einen primären Anschluss mit Außengewinde G 2 Zoll (50 mm). Die Baulänge beträgt 191 mm, die Bauhöhe 620 mm, die Bautiefe 90 mm und der Mittenabstand der Anschlüsse 91 mm. Der Wärmetauscher ist für einen maximalen Betriebsdruck von 25 bar ausgelegt und kann Temperaturen bis 230 °C standhalten. Er ist für den Einbau mit einer Dämmschale geeignet, besitzt jedoch keine integrierte Dämmschale. Die Anschlüsse sind nicht seitlich angebracht.
Welche Zulassungen gelten für den Reflex Longtherm Plattenwärmetauscher?
Der Wärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU.
Technische Daten
- Anzahl der Platten: 30
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Bauhöhe: 620 mm
- Bautiefe: 90 mm
- Baulänge: 191 mm
- Mittenabstand Anschlüsse: 91 mm
- Primärer Anschluss: Außengewinde G 2 Zoll (50 mm)
- Maximaler Betriebsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Anschlussart: Gewindeanschluss
- Dämmschale: geeignet für Dämmschale, nicht integriert
Der Reflex Longtherm Plattenwärmetauscher RHB-110-2-30 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der stabilen gelöteten Konstruktion erfüllt er anspruchsvolle Anforderungen. Die 30 Edelstahlplatten und der G 2 Zoll Außengewindeanschluss sorgen für eine effiziente und sichere Verbindung der Wasserkreisläufe.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8045700 |
| Hersteller | Reflex |
| Anzahl der Platten | 30,00 |
| Artikelnummer | REFLEX-8045700 |
| Ausführung | gelötet |
| Bauhöhe | 620,00 |
| Baulänge | 191,00 |
| Bautiefe | 90,00 |
| EAN-13 | 4036705219047 |
| Geeignet für Dämmschale | ja |
| Gewicht | 28,9 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 91,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
