Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-110-130, gelötet, 130 Platten, eingängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RLB-110-130 ist ein gelöteter, eingängiger Wärmetauscher mit 130 Edelstahlplatten und einem Außengewindeanschluss G 2 1/2". Er ist für Betriebstemperaturen bis 230 °C und einen maximalen Arbeitsdruck von 25 bar ausgelegt. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, die eine zuverlässige und effiziente Wärmeübertragung erfordern.
Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Die Platten sind durch Kontaktpunkte verbunden, was eine stabile und dauerhafte Verbindung sicherstellt. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Es gibt zwei Kanalformen: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche Anschlussmöglichkeiten bietet der Plattenwärmetauscher?
Der Reflex Longtherm RLB-110-130 verfügt über einen primären Außengewindeanschluss G 2 1/2" mit einem Nenndurchmesser von 2 1/2 Zoll (65 mm). Der Mittenabstand der Anschlüsse beträgt 170 mm. Seitliche Anschlussmöglichkeiten sind bei diesem Modell nicht vorgesehen.
Für welche Anwendungen ist der Reflex Longtherm Plattenwärmetauscher geeignet?
Das Gerät eignet sich besonders für industrielle und gewerbliche Heizungs- und Kühlkreisläufe, die hohe Temperaturen und Drücke erfordern. Die gelötete Konstruktion aus rostfreiem Stahl ermöglicht eine langlebige und stabile Wärmeübertragung. Zudem ist der Wärmetauscher für die Verwendung mit einer Dämmschale geeignet, die jedoch nicht im Lieferumfang enthalten ist.
Technische Daten
- Anzahl der Platten: 130
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Anschluss: Außengewinde G 2 1/2"
- Maximaler Arbeitsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C

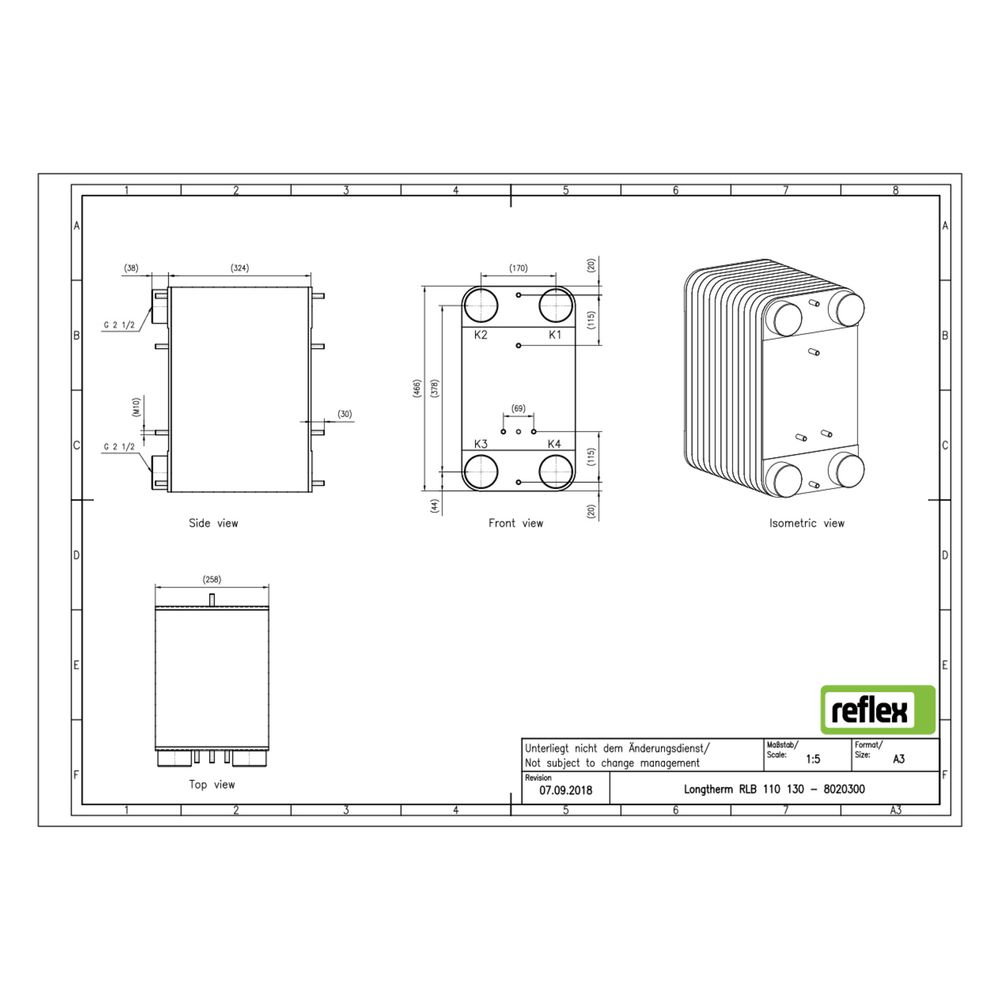

- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 324 mm
- Mittenabstand Anschlüsse: 170 mm
- Dämmschale geeignet: ja
Der Reflex Longtherm Plattenwärmetauscher RLB-110-130 bietet eine robuste und effiziente Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner gelöteten Edelstahlkonstruktion und der hohen Temperatur- sowie Druckbeständigkeit erfüllt er die Anforderungen industrieller und gewerblicher Anwendungen zuverlässig.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8020300 |
| Hersteller | Reflex |
| Anzahl der Platten | 130,00 |
| Artikelnummer | REFLEX-8020300 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 324,00 |
| EAN-13 | 4036705178757 |
| Geeignet für Dämmschale | ja |
| Gewicht | 75,1 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
