Reflex Longtherm Plattenwärmetauscher RMB-235-150, gelötet, 150 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-150 ist ein gelöteter, eingängiger Wärmetauscher mit 150 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar ausgelegt. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität gefordert sind.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für dauerhafte Stabilität und hohe Temperaturbeständigkeit. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen, die unterschiedliche Strömungswiderstände und thermisch wirksame Längen bieten. Der rhc-Kanal zeichnet sich durch eine große thermisch wirksame Länge und einen hohen Durchflusswiderstand aus, während der rlc-Kanal eine kleinere thermisch wirksame Länge und einen geringeren Durchflusswiderstand besitzt. Diese Kombination optimiert die Wärmeübertragung und den hydraulischen Betrieb.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C ausgelegt und hält einem maximalen Betriebsdruck von 25 bar stand. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU. Die Anschlüsse sind als Rohrende mit DIN-Flansch ausgeführt, passend für den Nenndurchmesser DN 80.

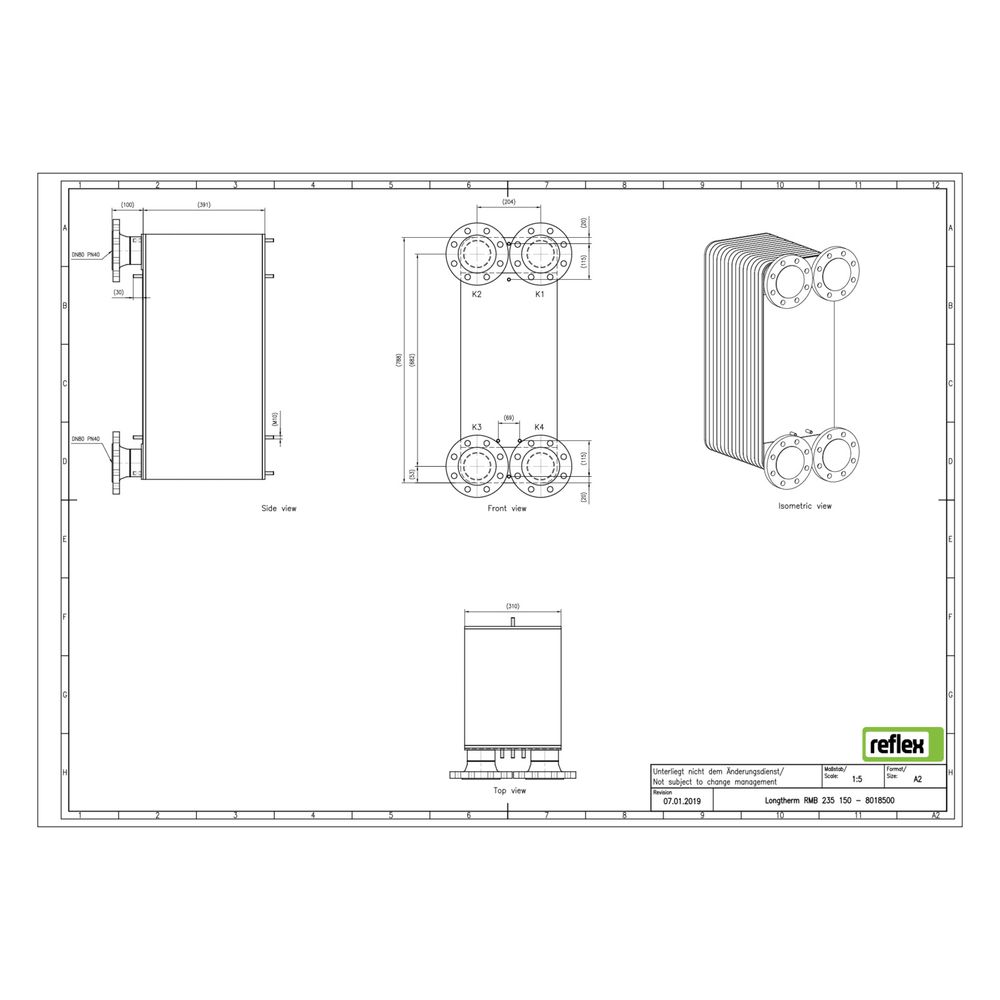

Welche Abmessungen und Materialien sind charakteristisch?
Der Wärmetauscher hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 379 mm. Die Platten bestehen aus rostfreiem Edelstahl (1.4404), das Lotmaterial ist Kupfer. Das Gerät ist nicht vollversiegelt und verfügt über keinen seitlichen Anschluss. Es ist für die Verwendung mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 150
- Werkstoff Platten: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Betriebsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 379 mm
- Anschlussart: Rohrende mit DIN-Flansch
- Dämmschale geeignet: ja
Der Reflex Longtherm Plattenwärmetauscher RMB-235-150 bietet eine robuste und effiziente Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der stabilen gelöteten Konstruktion ist er für vielfältige industrielle und gewerbliche Anwendungen geeignet. Die 150 Edelstahlplatten und der Nenndurchmesser DN 80 ermöglichen eine zuverlässige Leistung bei kompakter Bauweise.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8018500 |
| Hersteller | Reflex |
| Anzahl der Platten | 150,00 |
| Artikelnummer | REFLEX-8018500 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 379,00 |
| EAN-13 | 4036705179150 |
| Geeignet für Dämmschale | ja |
| Gewicht | 184,23 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
