Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-110-110, gelötet, 110 Platten, eingängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RLB-110-110 ist ein gelöteter, eingängiger Wärmetauscher aus rostfreiem Edelstahl (1.4404) mit Kupferlot. Er verfügt über 110 Platten und einen primären Anschluss mit Außengewinde G 2 1/2". Das Gerät ist für hohe Temperaturen bis 230 °C und Betriebsdrücke bis 25 bar ausgelegt und eignet sich für den Einsatz in anspruchsvollen Heizungs- und Kühlkreisläufen.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte kupferverlötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Kanalformen sind im Wärmetauscher integriert?
Der Reflex Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kombination optimiert den Wärmeaustausch und den hydraulischen Betrieb.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Das gelötete Lötverfahren sorgt für eine stabile und dauerhafte Verbindung der Platten, wodurch der Wärmetauscher Temperaturen bis zu 230 °C und Betriebsdrücke bis zu 25 bar standhält. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Anschlussmöglichkeiten bietet der Plattenwärmetauscher?
Der Wärmetauscher ist mit einem primären Außengewindeanschluss G 2 1/2" ausgestattet. Die Baugröße RLB-110-110 ist mit Gewindeanschlüssen ausgeführt, was eine flexible Integration in bestehende Anlagen ermöglicht. Ein seitlicher Anschluss ist nicht vorhanden.

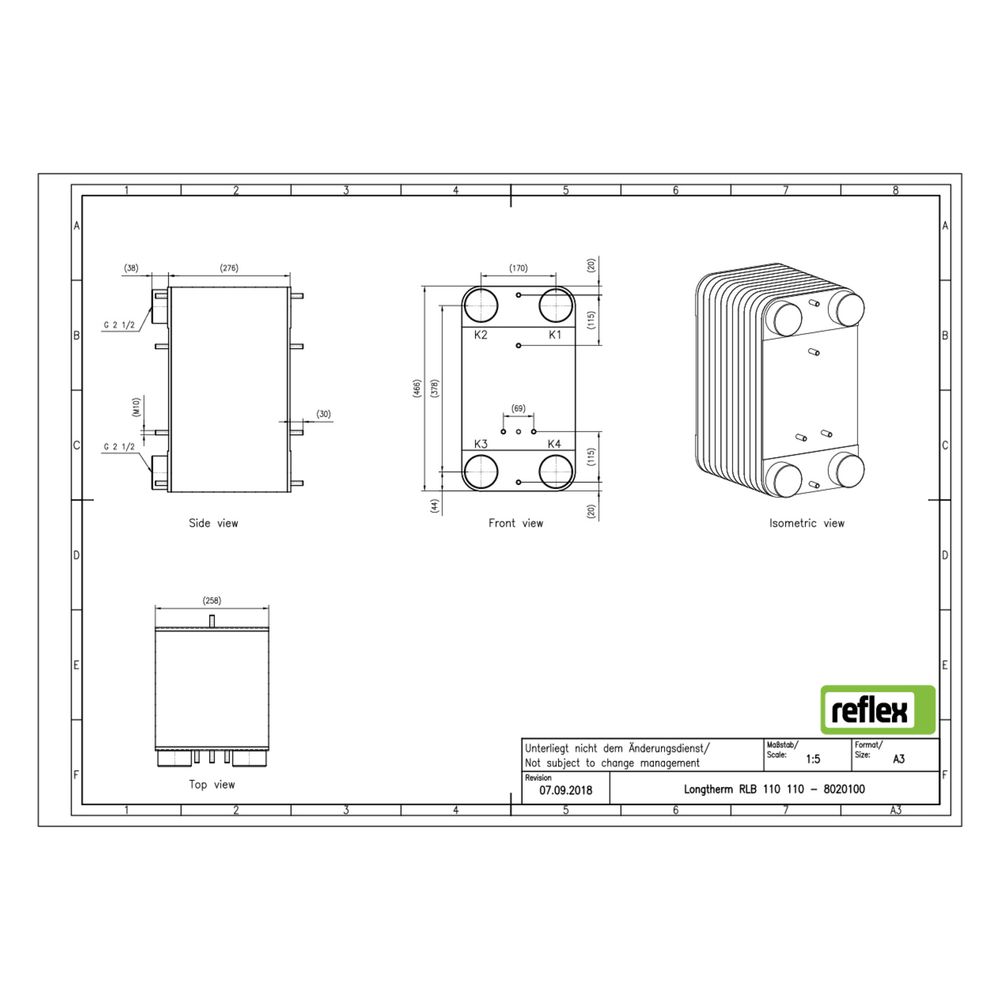

Wie sind die Abmessungen und das Material des Wärmetauschers?
Der Reflex Longtherm RLB-110-110 hat eine Baulänge von 258 mm, eine Bauhöhe von 466 mm und eine Bautiefe von 276 mm. Das Material der Platten ist rostfreier Stahl (1.4404), das Lotmaterial besteht aus Kupfer. Der Wärmetauscher ist nicht vollversiegelt, jedoch für die Nachrüstung einer Dämmschale geeignet.
Technische Daten
- Anzahl der Platten: 110
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Primärer Anschluss: Außengewinde G 2 1/2"
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 276 mm
- Mittenabstand Anschlüsse: 170 mm
- Dämmschale geeignet: ja
Der Reflex Longtherm Plattenwärmetauscher RLB-110-110 überzeugt durch seine robuste Bauweise und hohe Belastbarkeit bei Temperaturen bis 230 °C und einem Betriebsdruck von 25 bar. Mit 110 Edelstahlplatten und einem Außengewindeanschluss G 2 1/2" ist er eine zuverlässige Lösung für effiziente Wärmeübertragung in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8020100 |
| Hersteller | Reflex |
| Anzahl der Platten | 110,00 |
| Artikelnummer | REFLEX-8020100 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 276,00 |
| EAN-13 | 4036705178733 |
| Geeignet für Dämmschale | ja |
| Gewicht | 62,85 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
