Beschreibung
Reflex Longtherm Plattenwärmetauscher RHG-14-55, geschraubt, 55 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-14-55 ist ein geschraubter Wärmetauscher mit 55 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW, wie sie in industriellen und gewerblichen Anlagen vorkommen. Die zerlegbare Bauweise ermöglicht eine einfache Reinigung und Erweiterung durch zusätzliche Plattenpakete.

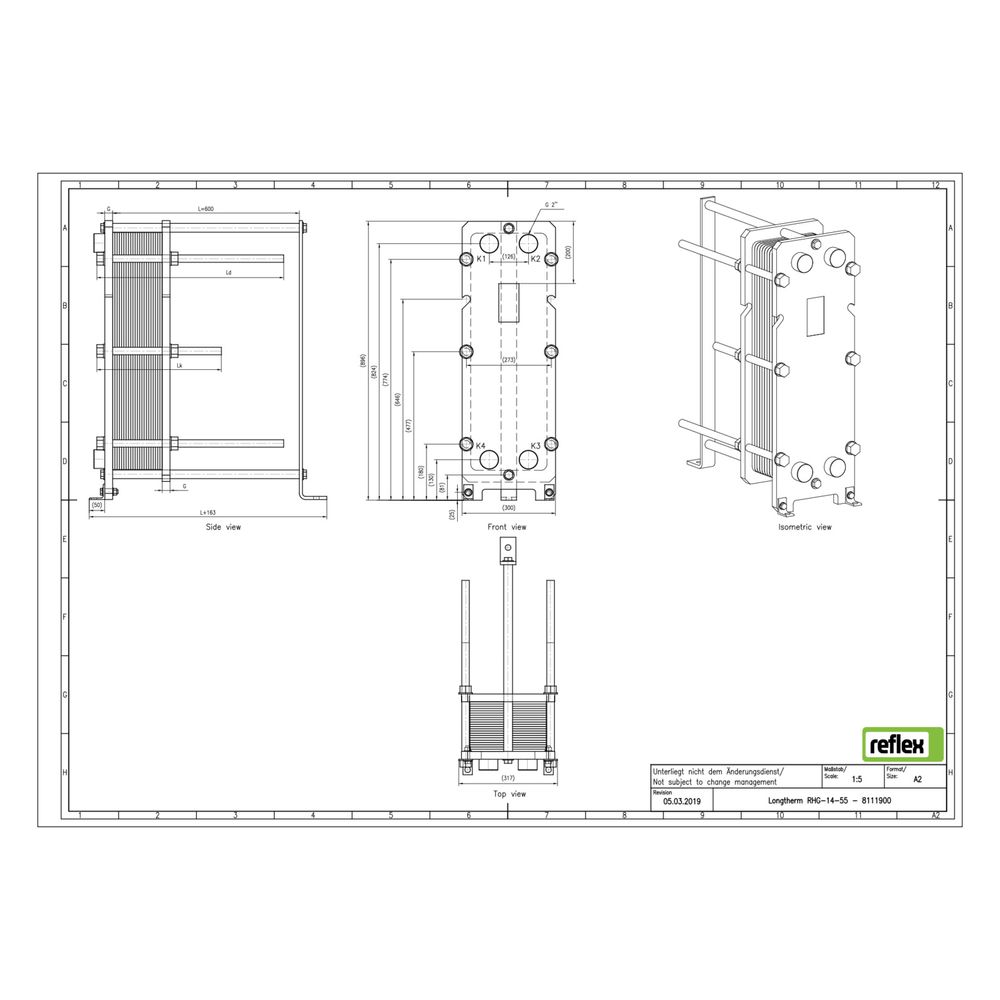

Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben in einem Kohlenstoffstahlrahmen fixiert sind. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Es gibt zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand je nach Anforderung.
Für welche Betriebsbedingungen ist der Longtherm RHG-14-55 ausgelegt?
Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über primäre Anschlüsse mit 2 Zoll Außengewinde. Die Baumaße betragen 300 mm Länge, 896 mm Höhe und 763 mm Tiefe. Er ist nicht vollversiegelt und nicht für die Verwendung mit Dämmschalen geeignet.
Technische Daten
- Anzahl der Platten: 55
- Werkstoff: rostfreier Stahl
- Dichtungen: klebefreie NBR-Butyl-Dichtungen
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 16 bar
- Baulänge: 300 mm
- Bauhöhe: 896 mm
- Bautiefe: 763 mm
- Nenndurchmesser primär: 2 Zoll (50 mm)
- Mittenabstand Anschlüsse: 126 mm
- Primärer Anschluss: Außengewinde
Der Reflex Longtherm Plattenwärmetauscher RHG-14-55 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Butyl-Dichtungen und der flexiblen, geschraubten Bauweise ist er für industrielle Anwendungen mit einem maximalen Arbeitsdruck von 16 bar geeignet und ermöglicht eine einfache Wartung und Erweiterung.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8111900 |
| Hersteller | Reflex |
| Anzahl der Platten | 55,00 |
| Artikelnummer | REFLEX-8111900 |
| Bauhöhe | 896,00 |
| Baulänge | 300,00 |
| Bautiefe | 763,00 |
| EAN-13 | 4036705179310 |
| Geeignet für Dämmschale | nein |
| Gewicht | 191 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
