Beschreibung
Reflex Longtherm Plattenwärmetauscher RHB-60-2-80, gelötet, 80 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RHB-60-2-80 ist ein gelöteter, zweigängiger Wärmetauscher mit 80 Edelstahlplatten und einem Außengewindeanschluss von 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Die Platten sind durch Kontaktpunkte verbunden, wodurch eine stabile und dauerhafte Verbindung entsteht. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeaustausch und den hydraulischen Widerstand entsprechend der jeweiligen Anwendung.
Für welche Betriebsbedingungen ist der Longtherm Plattenwärmetauscher geeignet?
Das spezielle Lötverfahren sichert die Stabilität des Wärmetauschers bei hohen Temperaturen bis 230 °C und einem maximalen Arbeitsdruck von 30 bar. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Anschlussmöglichkeiten bietet der Wärmetauscher?
Der Reflex Longtherm RHB-60-2-80 ist mit einem Außengewindeanschluss (AG) von 1 1/4 Zoll ausgestattet. Die Anschlüsse sind nicht seitlich angebracht, und der Wärmetauscher ist für die Verwendung mit einer Dämmschale geeignet, die jedoch nicht im Lieferumfang enthalten ist.

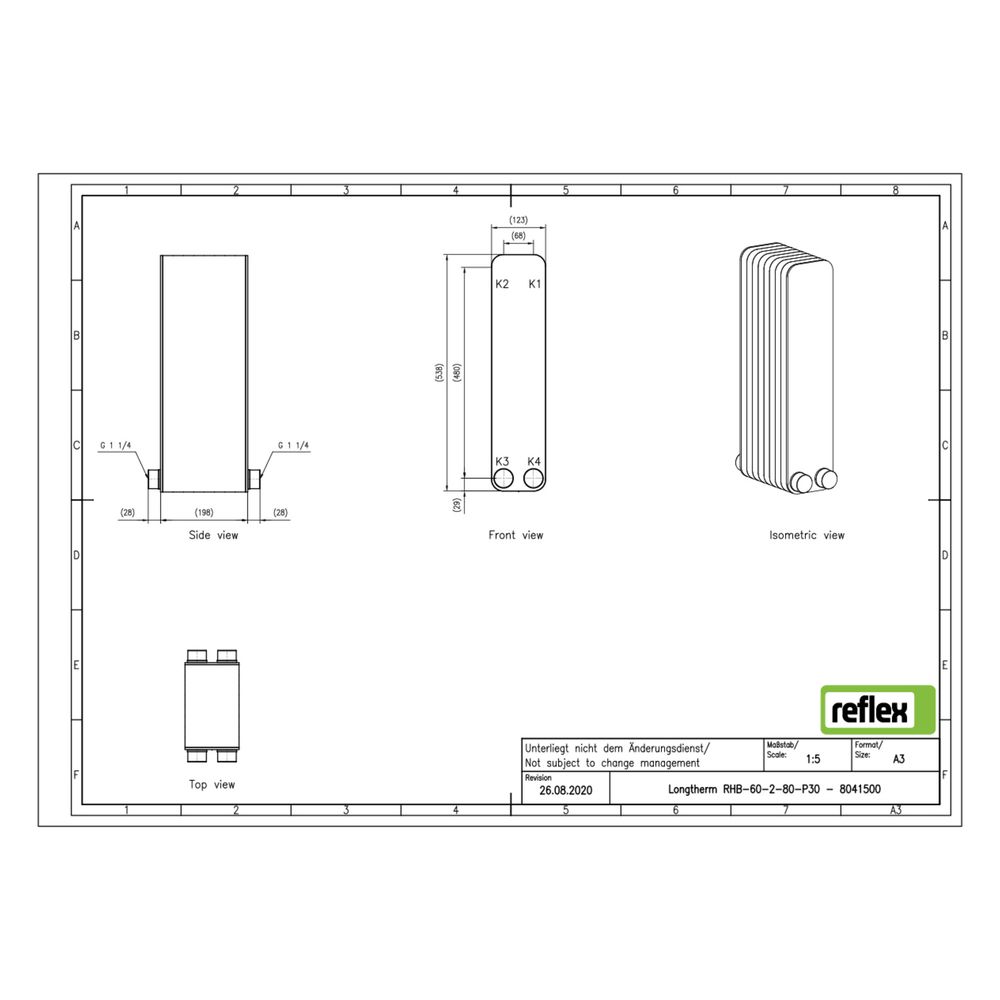

Technische Daten
- Anzahl der Platten: 80
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 538 mm
- Bautiefe: 198 mm
- Baulänge: 123 mm
- Nenndurchmesser primär: 1 1/4 Zoll (32 mm)
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Anschlussart: Außengewinde (AG)
- Mittenabstand Anschlüsse: 68 mm
Der Reflex Longtherm Plattenwärmetauscher RHB-60-2-80 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der bewährten gelöteten Konstruktion aus Edelstahl und Kupferlot ist er für anspruchsvolle Anwendungen geeignet und ermöglicht eine zuverlässige Leistung bei kompakter Bauform.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8041500 |
| Hersteller | Reflex |
| Anzahl der Platten | 80,00 |
| Artikelnummer | REFLEX-8041500 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 198,00 |
| EAN-13 | 4036705218620 |
| Geeignet für Dämmschale | ja |
| Gewicht | 20,54 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
