Reflex Longtherm Plattenwärmetauscher RMB-235-240, gelötet, 240 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-240 ist ein gelöteter, eingängiger Wärmetauscher mit 240 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für den Einsatz in anspruchsvollen Heizungs- und Kühlkreisläufen. Die robuste Bauweise mit Kupferlotverbindung und DIN-Flanschanschluss sorgt für eine zuverlässige Wärmeübertragung in industriellen und gewerblichen Anwendungen.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei gleichzeitig hoher Stabilität und Langlebigkeit.
Welche Strömungsraumtypen sind im Wärmetauscher vorhanden?
Der Reflex Longtherm verwendet zwei Kanalformen zur Gestaltung der Strömungsräume: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kombination optimiert den Wärmeaustausch und den hydraulischen Widerstand entsprechend der Anwendung.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C und einen maximalen Betriebsdruck von 25 bar ausgelegt. Die Konstruktion entspricht der Richtlinie für Druckgeräte 2014/68/EU und ist mit einem CE-Kennzeichen versehen. Die Ausführung mit DIN-Flanschanschluss erleichtert die Integration in bestehende Anlagen mit Rohrendenanschluss.

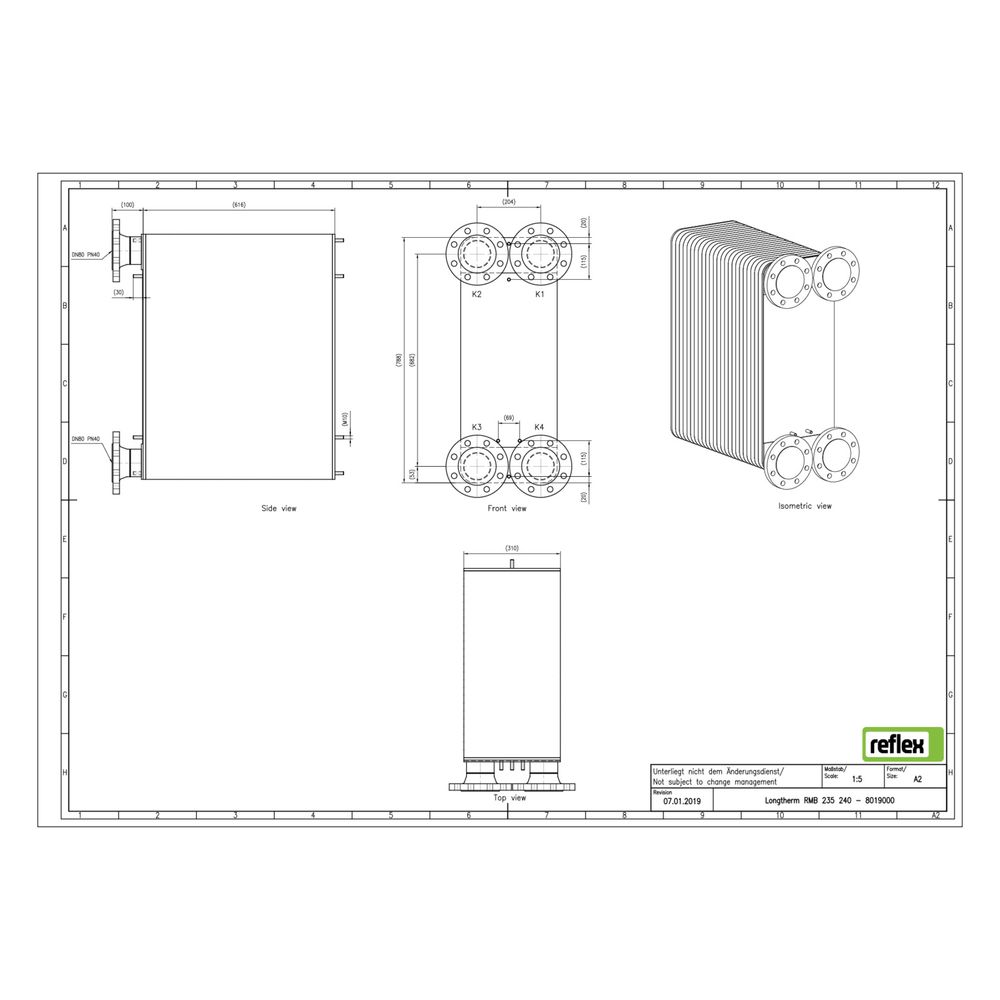

Welche Maße und Anschlussdetails sind relevant?
Der Wärmetauscher hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 600 mm. Der Mittenabstand der Anschlüsse beträgt 204 mm. Die Anschlüsse sind als Rohrende ausgeführt, seitliche Anschlussmöglichkeiten sind nicht vorhanden. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 240
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 600 mm
- Mittenabstand Anschlüsse: 204 mm
- Anschlussart: Rohrende mit DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RMB-235-240 überzeugt durch seine robuste Bauweise mit 240 gelöteten Edelstahlplatten und Kupferlotverbindung. Er ist für hohe Temperaturen bis 230 °C und Betriebsdrücke bis 25 bar ausgelegt und bietet mit seinem DIN-Flanschanschluss eine flexible Einbindung in Heizungs- und Kühlkreisläufe. Die Kombination aus rhc- und rlc-Kanälen sorgt für eine effiziente Wärmeübertragung bei unterschiedlichen hydraulischen Anforderungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8019000 |
| Hersteller | Reflex |
| Anzahl der Platten | 240,00 |
| Artikelnummer | REFLEX-8019000 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 600,00 |
| EAN-13 | 4036705179204 |
| Geeignet für Dämmschale | ja |
| Gewicht | 260,75 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
