Reflex Longtherm Plattenwärmetauscher RMB-60-90, gelötet, 90 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-60-90 ist ein gelöteter, eingängiger Wärmetauscher mit 90 Edelstahlplatten und einem primären Außengewindeanschluss von 1 1/4 Zoll. Er ist ausgelegt für Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität erforderlich sind.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die durch ein spezielles Vakuum-Lötverfahren mit Kupferlot dauerhaft verbunden sind. Die Platten sind mit eingeprägten Kanälen versehen, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung und hohe mechanische Stabilität.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen mit unterschiedlichen Strömungseigenschaften: Der rhc-Kanal zeichnet sich durch eine große thermisch wirksame Länge und einen hohen Durchflusswiderstand aus, während der rlc-Kanal eine kleinere thermisch wirksame Länge und einen geringeren Durchflusswiderstand besitzt. Diese Kanalvarianten ermöglichen eine flexible Anpassung an verschiedene hydraulische Anforderungen.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar ausgelegt. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU, was eine sichere Verwendung in druckbeaufschlagten Systemen ermöglicht. Die robuste Bauweise aus rostfreiem Stahl und die Kupferlotverbindung ermöglichen eine dauerhafte Stabilität unter anspruchsvollen Bedingungen.
Welche Anschlussarten und Maße sind verfügbar?

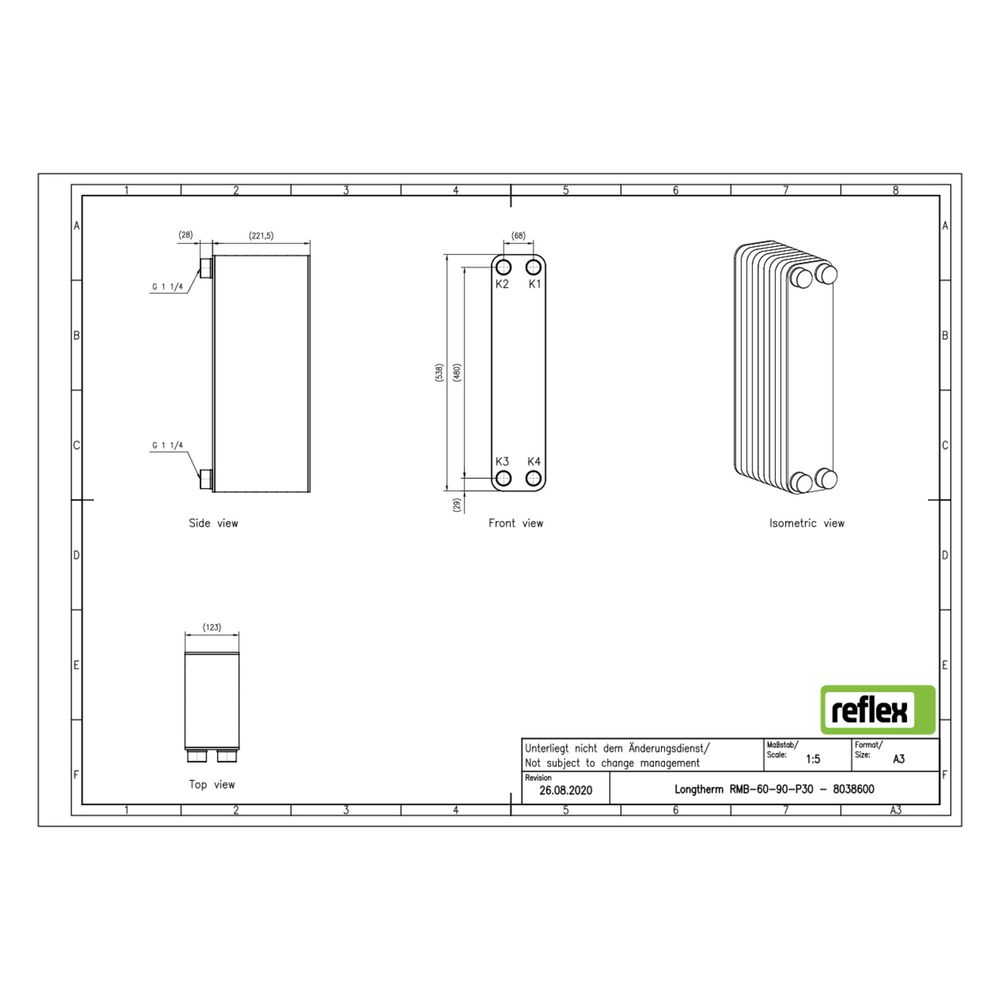

Der Reflex Longtherm RMB-60-90 verfügt über einen primären Anschluss mit Außengewinde in der Größe 1 1/4 Zoll (32 mm). Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 222 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Der Wärmetauscher ist für die Verwendung mit Dämmschalen geeignet, diese sind jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 90
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Betriebstemperatur: 230 °C
- Anschlussgröße primär: 1 1/4 Zoll (32 mm) Außengewinde
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 222 mm
- Mittenabstand Anschlüsse: 68 mm
- Geeignet für Dämmschale: Ja
Der Reflex Longtherm Plattenwärmetauscher RMB-60-90 bietet eine zuverlässige und langlebige Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner robusten Edelstahlkonstruktion, dem Kupferlot-Verfahren und der hohen Druck- und Temperaturbeständigkeit erfüllt er anspruchsvolle Anforderungen. Die 90 Platten und der 1 1/4 Zoll Außengewindeanschluss sorgen für eine effiziente und flexible Integration in bestehende Systeme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8038600 |
| Hersteller | Reflex |
| Anzahl der Platten | 90,00 |
| Artikelnummer | REFLEX-8038600 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 222,00 |
| EAN-13 | 4036705218330 |
| Geeignet für Dämmschale | ja |
| Gewicht | 27,29 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
