Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-60-70, gelötet, 70 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-60-70 ist ein gelöteter, eingängiger Wärmetauscher aus rostfreiem Edelstahl (1.4404) mit 70 Platten und einem Außengewindeanschluss von 1 1/4 Zoll. Er ist für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar geeignet und findet Verwendung in Heizungs- und Kühlkreisläufen, die eine zuverlässige Wärmeübertragung erfordern.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Kanalformen sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen mit unterschiedlichen Strömungswiderständen und thermischen Wirkflächen. Der rhc-Kanal zeichnet sich durch eine große thermisch wirksame Länge und einen hohen Durchflusswiderstand aus, während der rlc-Kanal eine kleinere thermisch wirksame Länge und einen geringeren Durchflusswiderstand besitzt. Diese Kombination erlaubt eine flexible Anpassung an verschiedene hydraulische Anforderungen.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?
Das spezielle Lötverfahren sorgt für eine stabile und dauerhafte Verbindung der Platten, wodurch der Wärmetauscher Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar standhält. Die Zulassung gemäß der Richtlinie für Druckgeräte 2014/68/EU bestätigt die Eignung für den Einsatz in druckbeaufschlagten Systemen.
Welche Anschluss- und Bauformen sind verfügbar?

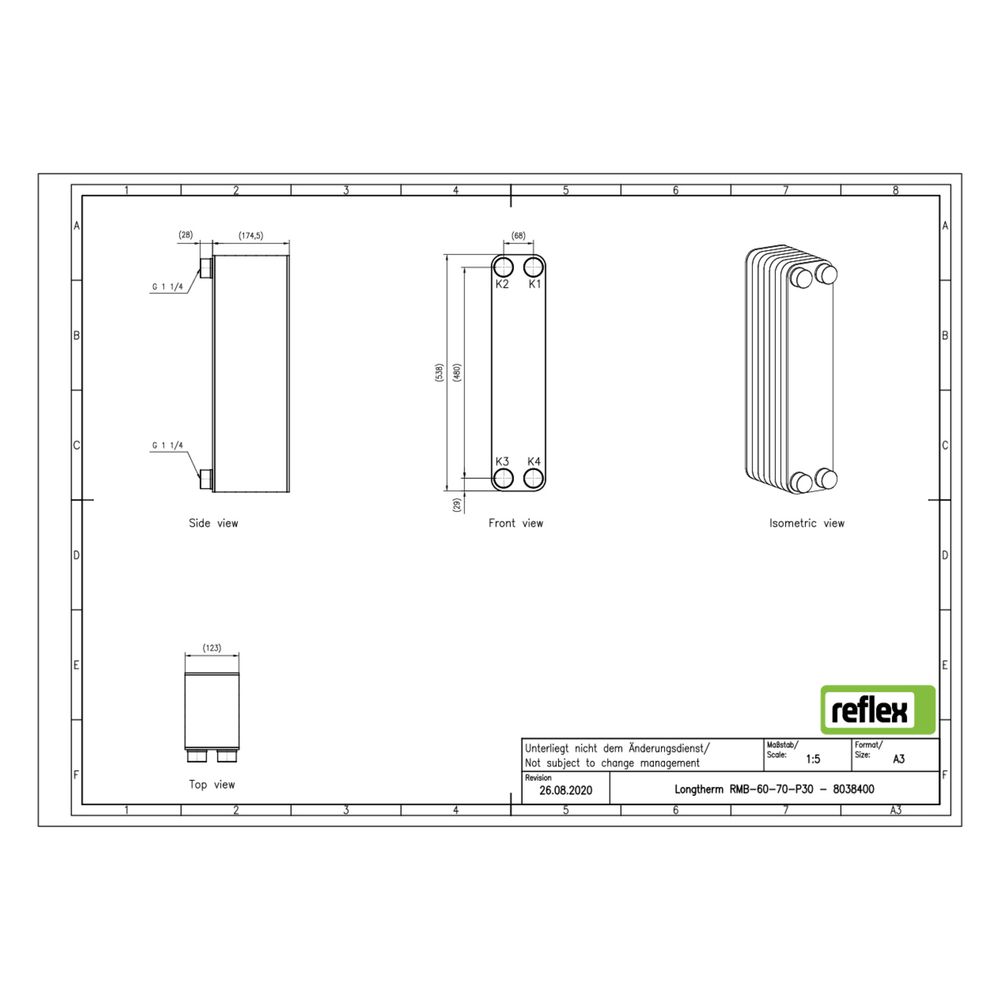

Der Wärmetauscher verfügt über einen Außengewindeanschluss von 1 1/4 Zoll (32 mm). Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 175 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Das Gerät ist für den Einbau in Systeme mit Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 70
- Werkstoff: Rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Anschluss: Außengewinde 1 1/4 Zoll (32 mm)
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 175 mm
- Mittenabstand Anschlüsse: 68 mm
- Einsatz: geeignet für Dämmschale
Der Reflex Longtherm Plattenwärmetauscher RMB-60-70 überzeugt durch seine robuste Bauweise und hohe Leistungsfähigkeit. Mit 70 Edelstahlplatten, einem maximalen Betriebsdruck von 30 bar und einer Temperaturbeständigkeit bis 230 °C bietet er eine zuverlässige Wärmeübertragung für anspruchsvolle Heiz- und Kühlsysteme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8038400 |
| Hersteller | Reflex |
| Anzahl der Platten | 70,00 |
| Artikelnummer | REFLEX-8038400 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 175,00 |
| EAN-13 | 4036705218316 |
| Geeignet für Dämmschale | ja |
| Gewicht | 18,35 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
