Reflex Longtherm Plattenwärmetauscher RLB-110-70, gelötet, 70 Platten, eingängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RLB-110-70 ist ein gelöteter, eingängiger Wärmetauscher mit 70 Edelstahlplatten aus Werkstoff 1.4404 und einem primären Außengewindeanschluss G 2 1/2". Er ist für hohe Temperaturen bis 230 °C und einen maximalen Betriebsdruck von 25 bar ausgelegt. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung auf kleinem Bauraum erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Kanalformen sind im Wärmetauscher integriert und welche Bedeutung haben sie?
Der Reflex Longtherm verwendet zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeaustausch und den hydraulischen Widerstand je nach Anforderung.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher ausgelegt?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C und einen maximalen Betriebsdruck von 25 bar ausgelegt. Die robuste Bauweise aus Edelstahl und die hochwertige Kupferlot-Verbindung ermöglichen eine langlebige und zuverlässige Nutzung in Heizungs- und Kühlanlagen.
Welche Anschlussarten und Maße sind beim RLB-110-70 vorhanden?

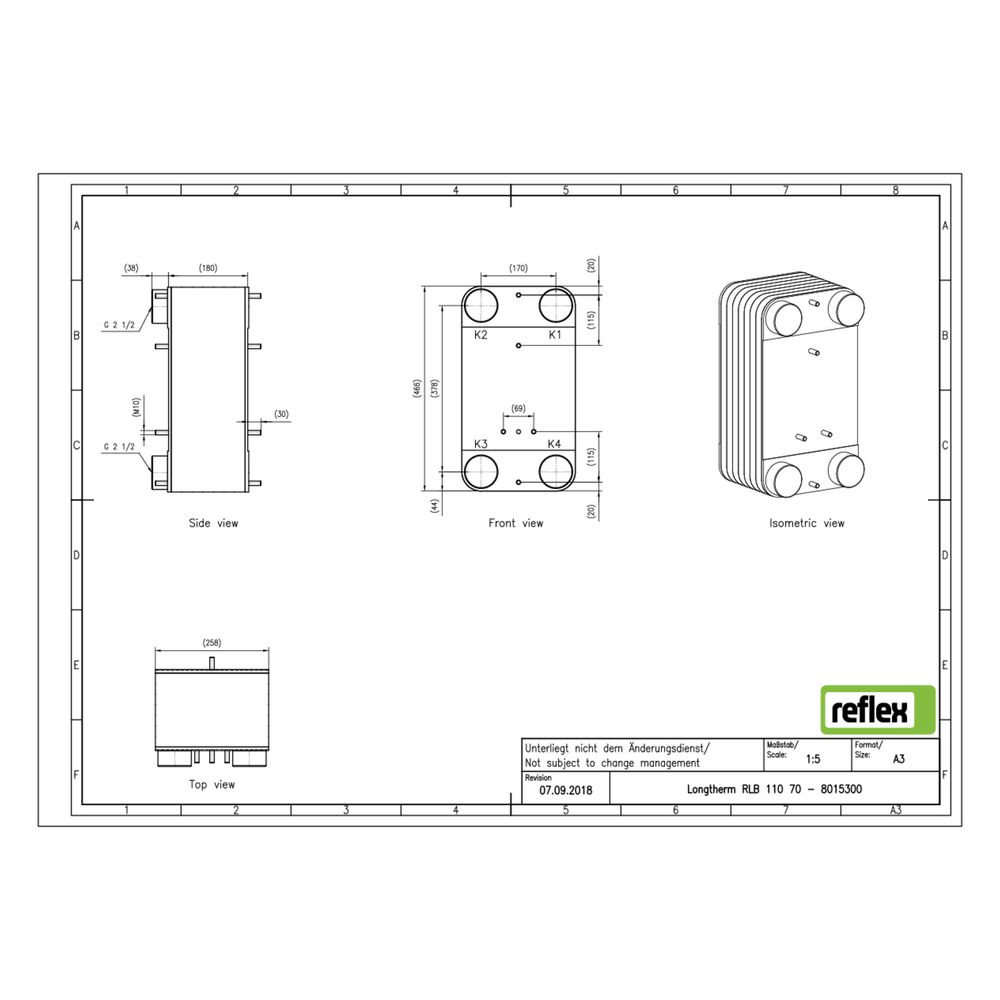

Der Wärmetauscher verfügt über einen primären Außengewindeanschluss G 2 1/2" mit einem Mittenabstand der Anschlüsse von 170 mm. Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 180 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 70
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Anschluss: Außengewinde G 2 1/2"
- Maximaler Betriebsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 180 mm
- Mittenabstand Anschlüsse: 170 mm
- Geeignet für Dämmschale: ja
Der Reflex Longtherm Plattenwärmetauscher RLB-110-70 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der bewährten gelöteten Edelstahlplattenkonstruktion erfüllt er anspruchsvolle Anforderungen bei kompakter Bauweise und zuverlässigem Betrieb.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8015300 |
| Hersteller | Reflex |
| Anzahl der Platten | 70,00 |
| Artikelnummer | REFLEX-8015300 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 180,00 |
| EAN-13 | 4036705178696 |
| Geeignet für Dämmschale | ja |
| Gewicht | 43,54 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
