Beschreibung
Reflex V Vorschaltgefäß, Nenninhalt 350l, mit Füßen, 10 bar, Grau
Der Reflex V Vorschaltgefäß mit einem Nenninhalt von 350 Litern ist ein graues Druckgerät, das speziell für den Einsatz in Heiz- und Kühlsystemen entwickelt wurde. Es schützt die Membran in Membran-Druckausdehnungsgefäßen vor Übertemperatur und Kondensatbildung im Gasraum bei Medientemperaturen über 70 °C oder unter 4 °C. Das Gefäß ist mit Füßen ausgestattet und für einen maximalen Arbeitsdruck von 10 bar ausgelegt, wodurch es sich ideal für den Einsatz in Zentralheizungen und als Pufferspeicher eignet.
Wie schützt das Reflex V Vorschaltgefäß die Membran?
Das Vorschaltgefäß wird vor Membran-Druckausdehnungsgefäßen installiert, um die Membran vor Übertemperatur und Kondensatbildung zu schützen. Dies ist besonders wichtig bei Medientemperaturen größer 70 °C oder kleiner 0 °C. Dadurch wird die Lebensdauer der Membran verlängert und ein sicherer Betrieb des Druckausdehnungsgefäßes unterstützt.
Welche Eigenschaften und Ausführungen hat das Vorschaltgefäß?
Das Reflex V Vorschaltgefäß ist grau lackiert und verfügt über eine langlebige Epoxidharzbeschichtung, die den Korrosionsschutz verbessert. Es ist ohne Membran ausgeführt und ab der Größe V 40 mit Füßen ausgestattet, was eine stabile vertikale Aufstellung ermöglicht. Das Gefäß besitzt metrische Außengewindeanschlüsse mit einem Nenndurchmesser von DN 40 und ist für den Einsatz in Systemen mit einer maximalen Glykol-Mischung von 50 % geeignet.
Für welche Anwendungen ist das Reflex V Vorschaltgefäß geeignet?
Das Vorschaltgefäß kann sowohl in Heiz- als auch in Kühlsystemen eingesetzt werden. Es ist für den Dauerbetrieb bei Mediumtemperaturen von -10 °C bis 110 °C ausgelegt und eignet sich als Schutzkomponente in Zentralheizungen sowie als Heiz- oder Kühlwasserpufferspeicher. Das Gefäß entspricht den Anforderungen der Druckgeräterichtlinie 2014/68/EU und ist somit für den sicheren Betrieb in entsprechenden Anlagen konzipiert.
Technische Daten
- Nenninhalt: 350 l
- Farbe: Grau
- Maximaler Arbeitsdruck: 10 bar
- Mediumtemperatur (Dauerbetrieb): -10 °C bis 110 °C
- Anschluss: Außengewinde (metrisch), DN 40

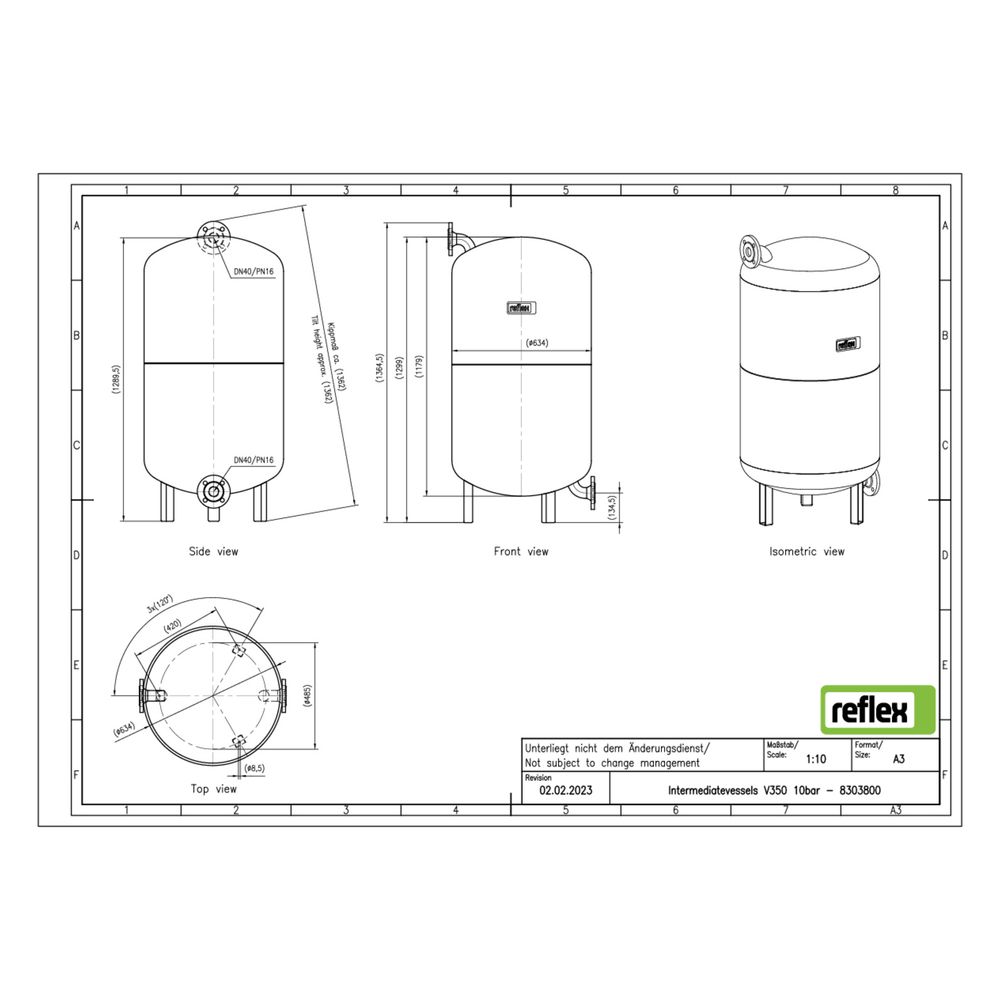

- Durchmesser: 634 mm
- Bauhöhe: 1341 mm
- Kippmaß: 1362 mm
- Maximale Glykol-Mischung: 50 %
- Mit Füßen: Ja
- Druckstufe Flansch: PN 16
- Geeignet für: Zentralheizung, Kühlen
Das Reflex V Vorschaltgefäß mit 350 Litern Nenninhalt bietet eine zuverlässige Schutzfunktion für Membran-Druckausdehnungsgefäße bei hohen und niedrigen Medientemperaturen. Mit einem maximalen Arbeitsdruck von 10 bar und einer robusten Epoxidharzbeschichtung ist es für den Einsatz in Heiz- und Kühlsystemen bestens geeignet und unterstützt einen sicheren und langlebigen Betrieb.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Vorschaltgefäß V |
| Hersteller-Produktgruppe | Vorschaltgefäß V |
| Hersteller-Artikelnummer | 8303800 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8303800 |
| Bauhöhe | 1341,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 634,00 |
| EAN-13 | 4036705181160 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 61 kg |
| Kippmaß | 1362,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 110,00 |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 40 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 48,30 |
| WEEE-Nr. | 30666633 |
