Reflex Variomat VG 4000 Ausdehnungsgefäß MAG, Nennvolumen 4000l, Vollmembran

Der Reflex Variomat VG 4000 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 4000 Litern, das speziell für Variomat ein- oder zwei-pumpengesteuerte Druckhaltestationen entwickelt wurde. Das drucklose, gegenüber der Atmosphäre geschlossene Gefäß ist nach EU-Druckgeräterichtlinie 2014/68/EU zugelassen und erfüllt die Normen DIN EN 13831, VDI 4708 sowie AD 2000. Es eignet sich für den Einsatz in Heizungs- und Druckhaltungssystemen, bei denen eine zuverlässige Druckstabilisierung erforderlich ist.

Wie ist das Reflex Variomat VG 4000 konstruiert?

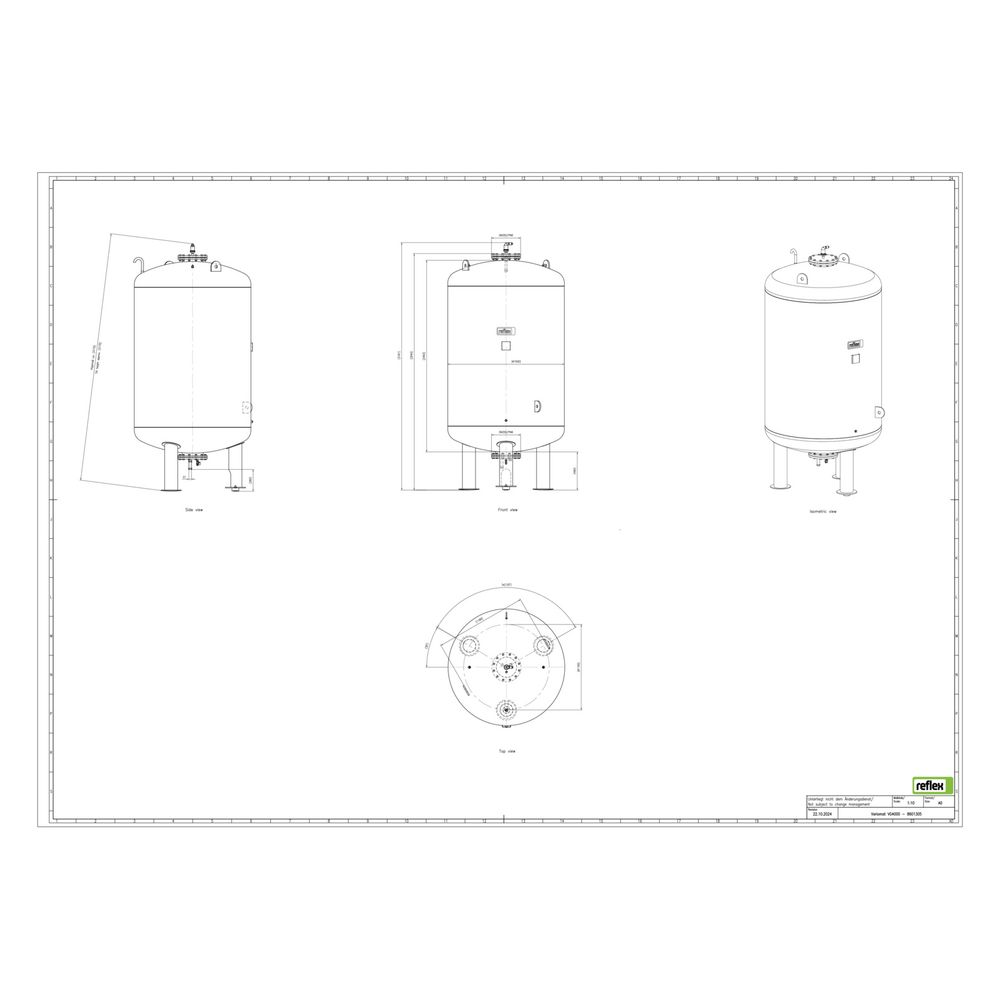

Das Ausdehnungsgefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt und verfügt über eine austauschbare Vollmembran nach DIN EN 13831. Die Außenfläche ist kunststoffbeschichtet, was den Korrosionsschutz verbessert. Zur Entgasung ist ein Peilrohr integriert, das eine einfache und sichere Entlüftung ermöglicht. Eine angeschweißte seitliche Muffe erlaubt den Anschluss eines Membranbruchmelders zur Überwachung der Membran. Das Grundgefäß ist zudem mit einem Messumformer für die Niveaumessung ausgestattet.

Welche technischen Spezifikationen und Betriebsbedingungen gelten für das Ausdehnungsgefäß?

Das Variomat VG 4000 ist für einen maximalen Arbeitsdruck von 6 bar (Druckstufe PN 6) ausgelegt und kann Medien mit einer maximalen Temperatur von 70 °C im Dauerbetrieb aufnehmen. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt 1 Zoll (25 mm), der Rohraußendurchmesser 33,7 mm. Das Gefäß ist nicht für die horizontale Platzierung vorgesehen.

Technische Daten

• Nennvolumen: 4000 Liter
• Bauhöhe: 3160 mm
• Durchmesser: 1500 mm
• Maximaler Arbeitsdruck: 6 bar
• Maximale Mediumtemperatur (Dauerbetrieb): 70 °C
• Druckstufe: PN 6
• Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
• Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
• Membran: austauschbare Vollmembran nach DIN EN 13831
• Außenbeschichtung: kunststoffbeschichtet
• Platzierung: stehend mit Fußkonstruktion

Das Reflex Variomat VG 4000 Ausdehnungsgefäß bietet eine zuverlässige Druckhaltung für pumpengesteuerte Systeme mit einem großen Nennvolumen von 4000 Litern. Die Kombination aus robustem Aufbau, austauschbarer Membran und integrierten Überwachungsanschlüssen sorgt für eine sichere und effiziente Funktion bei einem maximalen Arbeitsdruck von 6 bar und einer Mediumtemperatur bis 70 °C.
