Reflex Reflexomat RG Ausdehnungsgefäß MAG 5000, Nennvolumen 5000l, 10 bar, Vollmembran, Grau

Der Reflex Reflexomat RG Ausdehnungsgefäß MAG 5000 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 5000 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist Teil der Reflexomat Serie und eignet sich für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen, in denen eine kompressorgesteuerte Druckhaltung erforderlich ist. Das Gefäß ist grau lackiert und verfügt über eine austauschbare Butyl-Vollmembran nach DIN EN 13831.

Wie funktioniert das Reflexomat RG Ausdehnungsgefäß?

Das Reflexomat RG Ausdehnungsgefäß dient als Grundgefäß in der Reflexomat kompressorgesteuerten Druckhaltestation. Es reguliert den Druck in Heiz- und Kühlwassersystemen durch die Aufnahme von Volumenänderungen des Mediums. Die Druckhaltung wird über eine Steuereinheit mit ein oder zwei Kompressoren sowie einem Luftabströmventil gesteuert. Die austauschbare Butyl-Vollmembran trennt das Medium vom Druckluftpolster und ermöglicht so eine zuverlässige Druckkompensation.

Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?

Das Reflexomat RG Ausdehnungsgefäß ist nach der EU-Druckgeräterichtlinie 2014/68/EU zugelassen und entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie AD 2000. Es ist innen und außen kunststoffbeschichtet, um Korrosion zu verhindern. Die Gefäßabsicherung erfolgt über ein bauteilgeprüftes Luftsicherheitsventil. Eine angeschweißte seitliche Muffe ermöglicht den Anschluss eines Membranbruchmelders. Für die Niveaumessung ist ein Messumformer integriert.

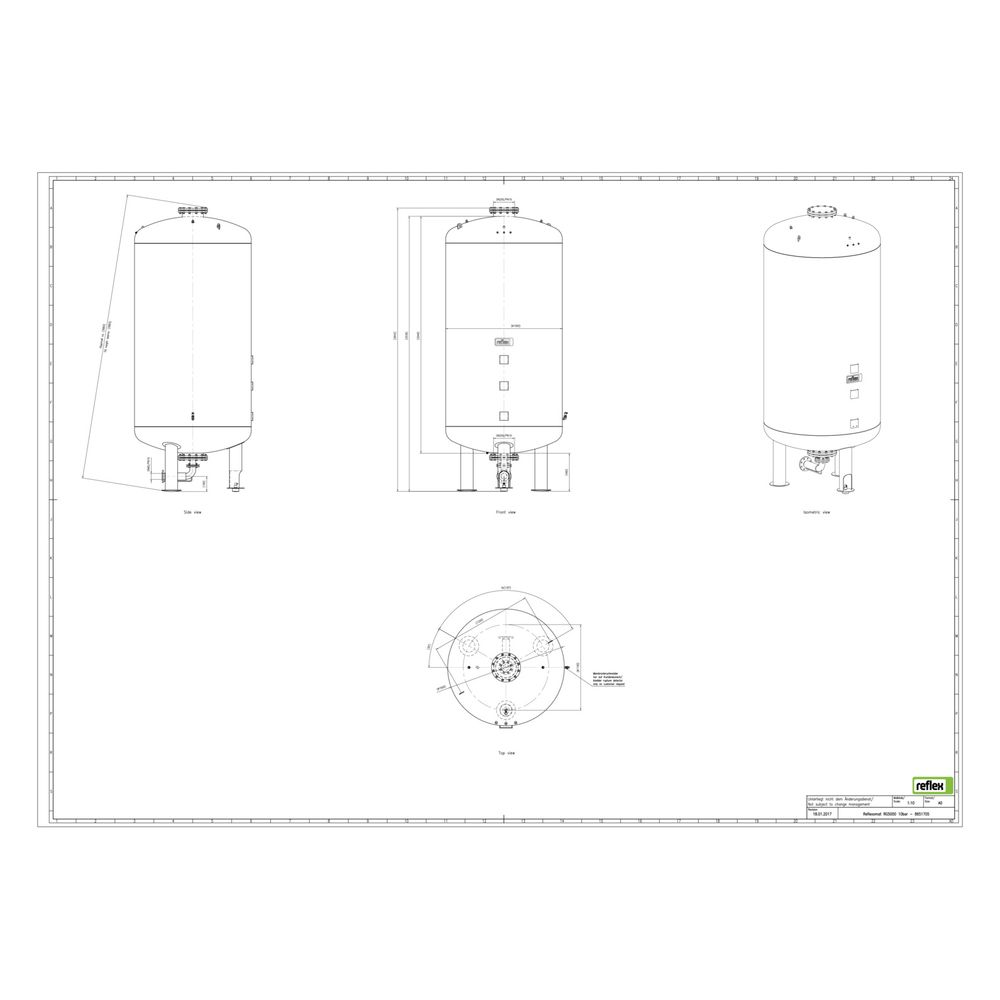

Wie ist das Ausdehnungsgefäß konstruiert und montiert?

Das Gefäß ist stehend mit einer Fußkonstruktion ausgeführt und verfügt über einen Nenndurchmesser des Ausdehnungsanschlusses von DN 65 mit einem Rohraußendurchmesser von 76,10 mm. Die Membran ist austauschbar und aus Butyl gefertigt. Die Konstruktion unterstützt eine dauerhafte Mediumtemperatur von bis zu 70 °C und einen maximalen Arbeitsdruck von 10 bar. Die graue Kunststoffbeschichtung schützt das Gefäß vor Umwelteinflüssen.

Technische Daten

• Nennvolumen: 5000 l
• Maximaler Arbeitsdruck: 10 bar
• Maximale Mediumtemperatur (Dauerbetrieb): 70 °C
• Bauhöhe: 3642 mm
• Durchmesser: 1500 mm
• Nenndurchmesser Ausdehnungsanschluss: DN 65
• Rohraußendurchmesser Ausdehnungsanschluss: 76,10 mm
• Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
• Platzierung: stehend mit Fußkonstruktion
• Oberflächenbeschichtung: innen und außen kunststoffbeschichtet

Das Reflexomat RG Ausdehnungsgefäß MAG 5000 bietet eine zuverlässige und normgerechte Lösung zur Druckhaltung in geschlossenen Heiz- und Kühlwassersystemen. Mit seinem großen Nennvolumen von 5000 Litern und der robusten Bauweise ist es für anspruchsvolle Anwendungen geeignet und unterstützt eine dauerhafte Mediumtemperatur von bis zu 70 °C bei einem maximalen Betriebsdruck von 10 bar.
