Reflex Reflexomat RG Ausdehnungsgefäß MAG 4000, Nennvolumen 4000l, 10 bar, Vollmembran, Grau

Der Reflex Reflexomat RG Ausdehnungsgefäß MAG 4000 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 4000 Litern und einem maximalen Arbeitsdruck von 10 bar. Es ist Teil der Reflexomat Serie und eignet sich für den Einsatz in kompressorgesteuerten Druckhaltestationen in geschlossenen Heiz- und Kühlwasseranlagen. Das Gefäß ist stehend ausgeführt, mit einer stabilen Fußkonstruktion und einer austauschbaren Butyl-Vollmembran nach DIN EN 13831 ausgestattet.

Wie funktioniert das Reflexomat RG Ausdehnungsgefäß?

Das Reflexomat RG dient als Grundgefäß in der Reflexomat kompressorgesteuerten Druckhaltestation. Es reguliert den Druck in Heiz- und Kühlwasseranlagen durch die Aufnahme von Volumenänderungen im System. Die Druckhaltung wird über eine Steuereinheit mit ein oder zwei Kompressoren sowie einem Luftabströmventil gesteuert. Die Membran trennt das Medium vom Gasraum und ermöglicht so eine zuverlässige Druckkompensation.

Welche Sicherheits- und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?

Das Gefäß ist innen und außen kunststoffbeschichtet, um Korrosion zu verhindern. Es verfügt über ein bauteilgeprüftes Luftsicherheitsventil zur Gefäßabsicherung. Eine angeschweißte seitliche Muffe ermöglicht den Anschluss eines Membranbruchmelders, der mit einem Messumformer für die Niveaumessung ausgestattet ist. Diese Ausstattung unterstützt die Überwachung des Gefäßzustands und erhöht die Betriebssicherheit.

Für welche Anwendungen ist das Reflexomat RG geeignet?

Das Ausdehnungsgefäß ist für geschlossene Heiz- und Kühlwasseranlagen konzipiert. Es erfüllt die Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU sowie die Normen DIN EN 13831, VDI 4708 und AD 2000. Aufgrund seiner Bauart und Zulassung ist es besonders geeignet für Anlagen, die eine kompressorgesteuerte Druckhaltung erfordern und ein Nennvolumen von bis zu 4000 Litern benötigen.

Welche technischen Eigenschaften zeichnen das Gefäß aus?

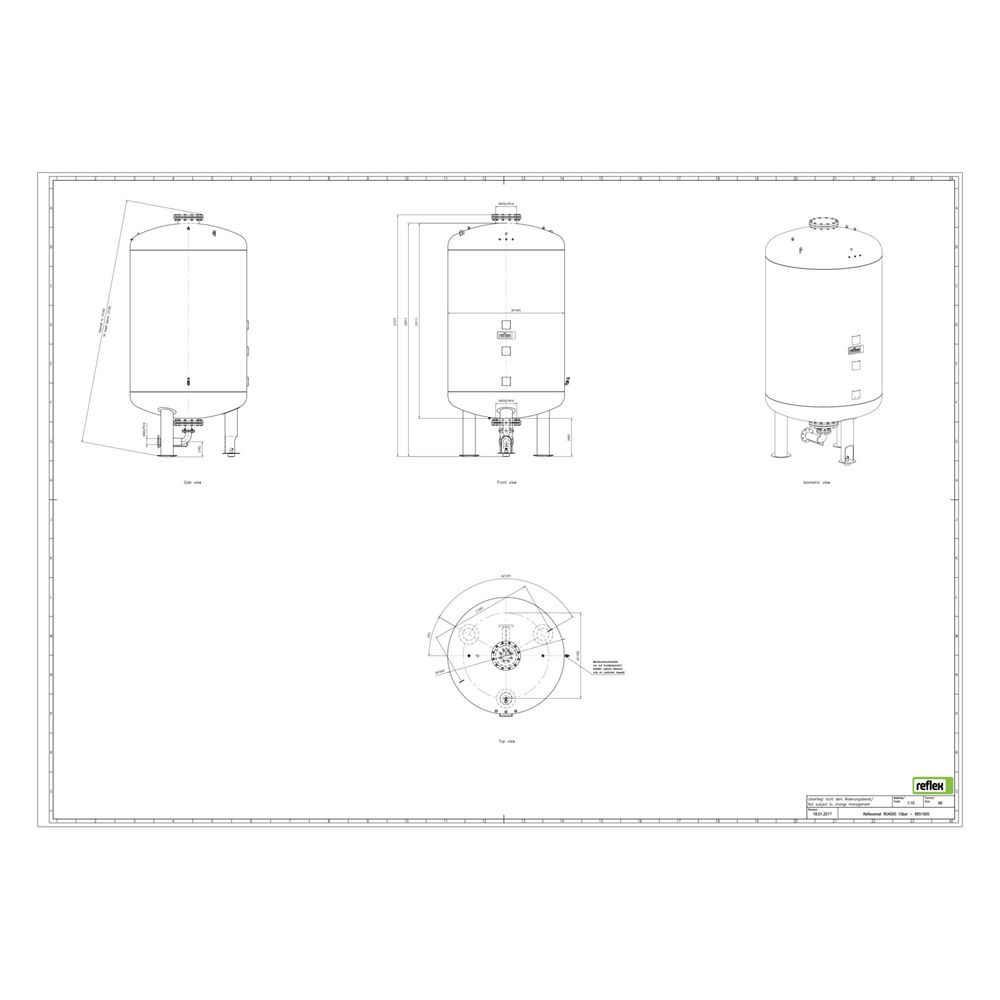

Das Gefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt und hat eine Bauhöhe von 3107 mm sowie einen Durchmesser von 1500 mm. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt DN 65 mit einem Rohraußendurchmesser von 76,10 mm. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 70 °C, und der maximale Arbeitsdruck beträgt 10 bar. Die Membran ist nach DIN EN 13831 gefertigt und austauschbar, was die Wartung erleichtert.

Technische Daten

• Nennvolumen: 4000 l
• Maximaler Arbeitsdruck: 10 bar
• Maximale Mediumtemperatur: 70 °C
• Bauhöhe: 3107 mm
• Durchmesser: 1500 mm
• Nenndurchmesser Ausdehnungsanschluss: DN 65
• Rohraußendurchmesser Ausdehnungsanschluss: 76,10 mm
• Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
• Gefäßtyp: stehend mit Fußkonstruktion
• Beschichtung: innen und außen kunststoffbeschichtet
• Sicherheitsventil: bauteilgeprüftes Luftsicherheitsventil

Das Reflexomat RG Ausdehnungsgefäß MAG 4000 bietet eine zuverlässige und normgerechte Lösung für die Druckhaltung in Heiz- und Kühlwasseranlagen. Mit seinem großen Nennvolumen, der robusten Bauweise und der integrierten Sicherheitsausstattung unterstützt es eine effiziente und sichere Anlagenfunktion bei einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 70 °C.
