Reflex Exvoid Luft-Mikroblasenabscheider A 139,7mm, mit Schweißstutzen, 10 bar

Der Reflex Exvoid Luft-Mikroblasenabscheider A 139,7 mm mit Schweißstutzen ist speziell für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Er entfernt Mikroblasen zuverlässig und schnell aus dem Medium Wasser oder Wasser/Glykolgemisch bis zu einem Mischungsverhältnis von 50/50%. Mit einem maximalen Betriebsdruck von 10 bar und einer variablen Strömungsrichtung eignet sich der Abscheider für den Einsatz in Solar-, Heiz- und Kühlsystemen.

Wie funktioniert der Reflex Exvoid Mikroblasenabscheider?

Der Exvoid Mikroblasenabscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement. Die Mikroblasen werden automatisch und dauerhaft über einen integrierten, absperrbaren Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil in die Atmosphäre abgeleitet. Dieses Prinzip sorgt für eine effektive Betriebsentlüftung, insbesondere an Hochpunkten der Anlage.

Für welche Systeme und Medien ist der Exvoid geeignet?

Der Abscheider ist für geschlossene Heiz- und Kühlsysteme ausgelegt und kann mit Wasser sowie Wasser/Glykolgemischen bis zu 50% Glykolanteil betrieben werden. Er ist nicht für offene Systeme geeignet. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C, was den Einsatz in verschiedenen thermischen Anlagen ermöglicht.

Welche Ausführung und Anschlussmöglichkeiten bietet der Exvoid?

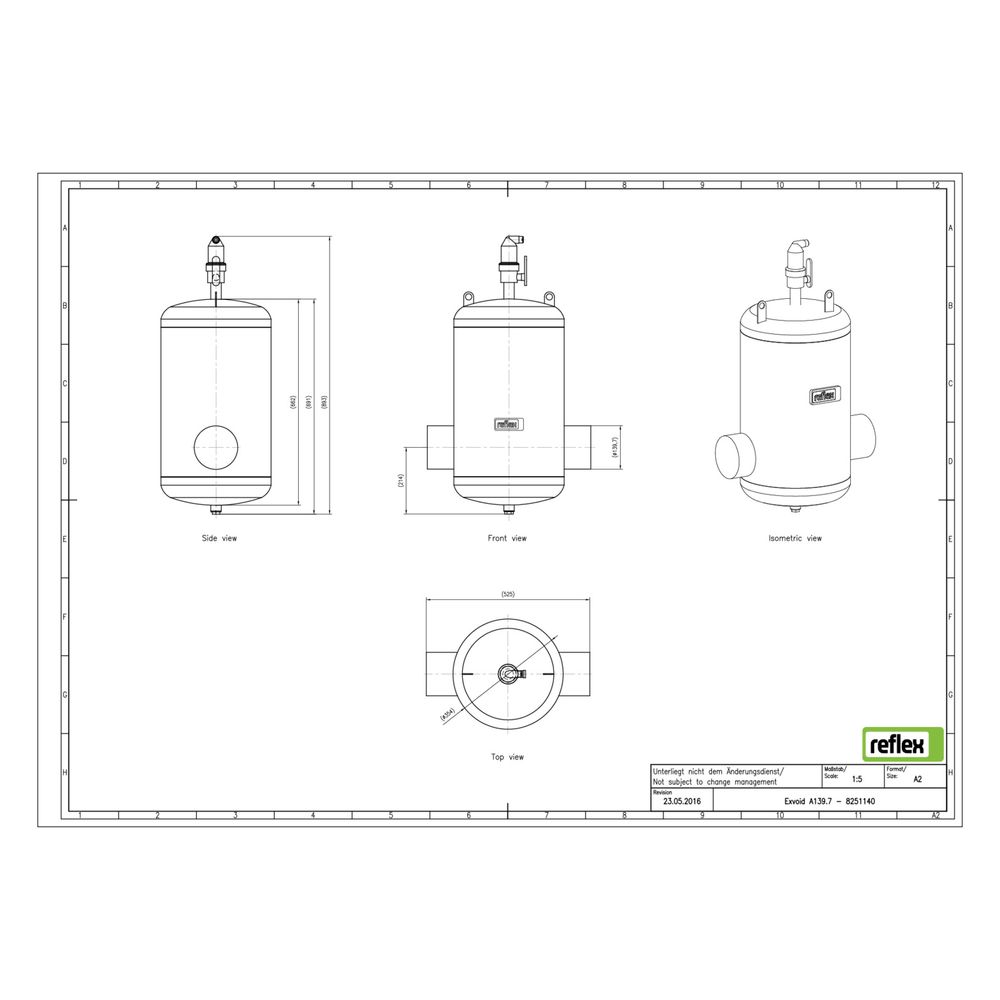

Das Gehäuse des Exvoid A 139,7 mm besteht aus Stahl und ist horizontal ausgeführt. Der Anschluss erfolgt über einen Schweißstutzen mit einem Rohraußendurchmesser von 139,7 mm. Die Baulänge beträgt 525 mm. Eine variable Strömungsrichtung ist möglich, was die Flexibilität bei der Installation erhöht.

Welche Leistungsdaten und Betriebsparameter sind relevant?

Der Exvoid Mikroblasenabscheider hat einen Kvs-Wert von 351,3 und eine Durchflussleistung von 0,10 bis 72,00 m³/h. Der Nenndurchmesser beträgt 5 Zoll (125 mm). Der maximale Arbeitsdruck liegt bei 10 bar, was den Anforderungen vieler Heiz- und Kühlsysteme entspricht.

Technische Daten

• Gehäusematerial: Stahl
• Rohraußendurchmesser: 139,7 mm
• Baulänge: 525 mm
• Maximaler Arbeitsdruck: 10 bar
• Nenndurchmesser: 5 Zoll (125 mm)
• Kvs-Wert: 351,3
• Durchflussleistung: 0,10 bis 72,00 m³/h
• Medium: Wasser und Wasser/Glykolgemisch bis 50/50%
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Ausführung: horizontal
• Variable Strömungsrichtung: ja
• Automatischer Entlüfter: ja
• Geeignet für: geschlossene Heiz- und Kühlsysteme, Solar

Der Reflex Exvoid Luft-Mikroblasenabscheider A 139,7 mm mit Schweißstutzen bietet eine zuverlässige Entfernung von Mikroblasen in Heiz- und Kühlsystemen. Mit einem maximalen Betriebsdruck von 10 bar, einer hohen Durchflussleistung und der Eignung für Wasser/Glykolgemische bis 50% stellt er eine effiziente Lösung für die Betriebsentlüftung in geschlossenen Anlagen dar.
