Reflex S Ausdehnungsgefäß MAG 300, Nennvolumen 300l, 10 bar, stehend, Halbmembran, Grau

Das Reflex S Ausdehnungsgefäß MAG 300 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 300 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in geschlossenen Solar-, Heiz- und Kühlwassersystemen konzipiert und zeichnet sich durch seine robuste graue Epoxidharzbeschichtung aus. Das stehende Gefäß mit Halbmembran eignet sich besonders für Systeme mit einem Frostschutzmittelzusatz von 25 bis 50 Prozent.

Für welche Anwendungen ist das Reflex S MAG 300 geeignet?

Das Ausdehnungsgefäß ist für den Einsatz in Solar-, Heiz- und Kühlwassersystemen ausgelegt. Es unterstützt hohe Frostschutzmittelanteile bis zu 50 Prozent und ist damit ideal für Anlagen, die mit Glykolgemischen betrieben werden. Die Konstruktion nach DIN EN 13831 und die Zulassung gemäß der Druckgeräterichtlinie 2014/68/EU ermöglichen die Eignung für anspruchsvolle Anwendungen in der Haustechnik.

Wie ist das Reflex S MAG 300 konstruiert?

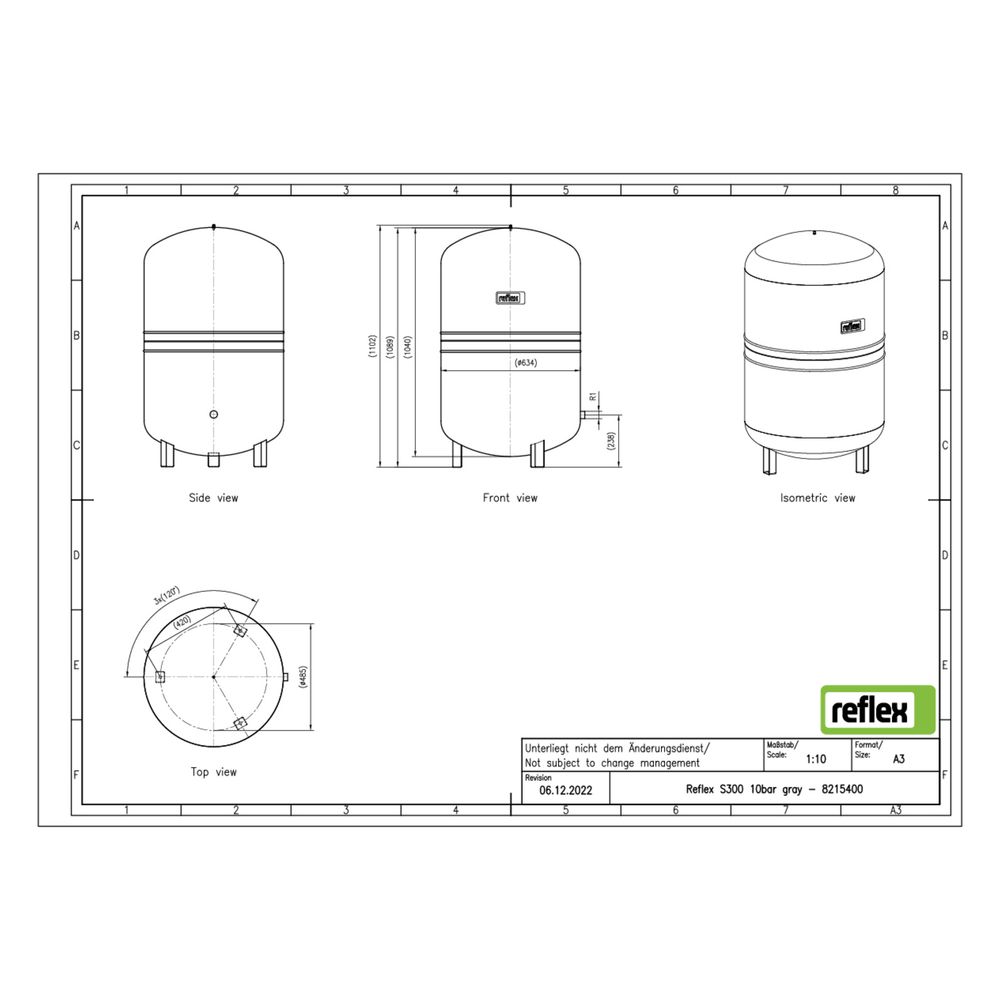

Das Gefäß verfügt über eine nicht tauschbare Halbmembran aus SBR, die den Innenraum in einen Wasser- und einen Gasraum mit Polster unterteilt. Die langlebige Epoxidharzbeschichtung schützt das Gehäuse vor Korrosion. Das stehende Ausdehnungsgefäß ist mit Füßen ausgestattet und besitzt metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 1 Zoll (25 mm). Die Bauhöhe beträgt 1092 mm, der Durchmesser 640 mm und das Kippmaß 1263 mm.

Welche Betriebsbedingungen sind zu beachten?

Das Reflex S MAG 300 ist für eine maximale Systemtemperatur von 120 °C ausgelegt, wobei die zulässige Mediumtemperatur im Dauerbetrieb zwischen minus 10 °C und 70 °C liegt. Der maximale Arbeitsdruck beträgt 10 bar, der Vordruck ist auf 3 bar eingestellt. Das Gefäß ist nicht für den Einsatz mit Leitungswasser geeignet, sondern für mit Frostschutzmittel versetzte Medien in Heiz- und Kühlsystemen.

Welche Ausstattungsmerkmale bietet das Ausdehnungsgefäß?

Das Gefäß ist mit Füßen für die vertikale Aufstellung ausgestattet und verfügt über Gewindeanschlüsse. Es ist nicht mit einem Sicherheitsventil, Manometer oder Befestigungsmaterial ausgestattet. Die Membran ist nicht austauschbar, was die Wartung vereinfacht, da keine Membranwechsel erforderlich sind.

Technische Daten

• Nennvolumen: 300 l
• Maximaler Betriebsdruck: 10 bar
• Bauhöhe: 1092 mm
• Durchmesser: 640 mm
• Kippmaß: 1263 mm
• Anschluss: Außengewinde metrisch, 1 Zoll (25 mm)
• Membranwerkstoff: SBR
• Frostschutzmittelzusatz: 25 bis 50 %
• Maximale Systemtemperatur: 120 °C
• Maximale Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Vordruck: 3 bar
• Aufstellungsart: stehend mit Füßen

Das Reflex S Ausdehnungsgefäß MAG 300 bietet eine zuverlässige Lösung für die Druckkompensation in Solar-, Heiz- und Kühlsystemen mit hohen Anforderungen an Frostschutzmittelanteile und Betriebsdruck. Mit einem Nennvolumen von 300 Litern und einem maximalen Betriebsdruck von 10 bar ist es für vielfältige Anwendungen in der Haustechnik geeignet und überzeugt durch seine robuste Bauweise und langlebige Beschichtung.
