Reflex Ausdehnungsgefäß G MAG 800, 800L, 6 bar, stehend, Grau

Der Reflex Reflex G Ausdehnungsgefäß MAG 800 ist ein stehendes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 800 Litern und einem maximalen Arbeitsdruck von 6 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und eignet sich für Zentralheizungen sowie Kühlsysteme mit Frostschutzmittelzusätzen von 25 bis 50 Prozent. Die graue Epoxidharzbeschichtung schützt das Gefäß vor Korrosion.

Wie ist das Reflex G MAG 800 Ausdehnungsgefäß aufgebaut?

Das Gefäß verfügt über eine austauschbare Vollmembran aus Ethylen-Propylen-Dien-Kautschuk (EPDM), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Diese Membran erfüllt die Anforderungen der DIN EN 13831 und ermöglicht wiederkehrende Revisionen bei Großgefäßen. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, was die Betriebssicherheit erhöht. Die stehende Ausführung ist mit Füßen ausgestattet, die eine stabile Installation ermöglichen.

Für welche Einsatzbedingungen ist das Ausdehnungsgefäß geeignet?

Das Reflex G MAG 800 ist für den Dauerbetrieb mit Mediumtemperaturen von minus 10 bis 70 Grad Celsius ausgelegt und kann Systemtemperaturen bis maximal 120 Grad Celsius standhalten. Es ist nicht für den Einsatz mit Leitungswasser vorgesehen. Die maximale Arbeitsdruckgrenze liegt bei 6 bar.

Welche Anschlussmöglichkeiten bietet das Ausdehnungsgefäß?

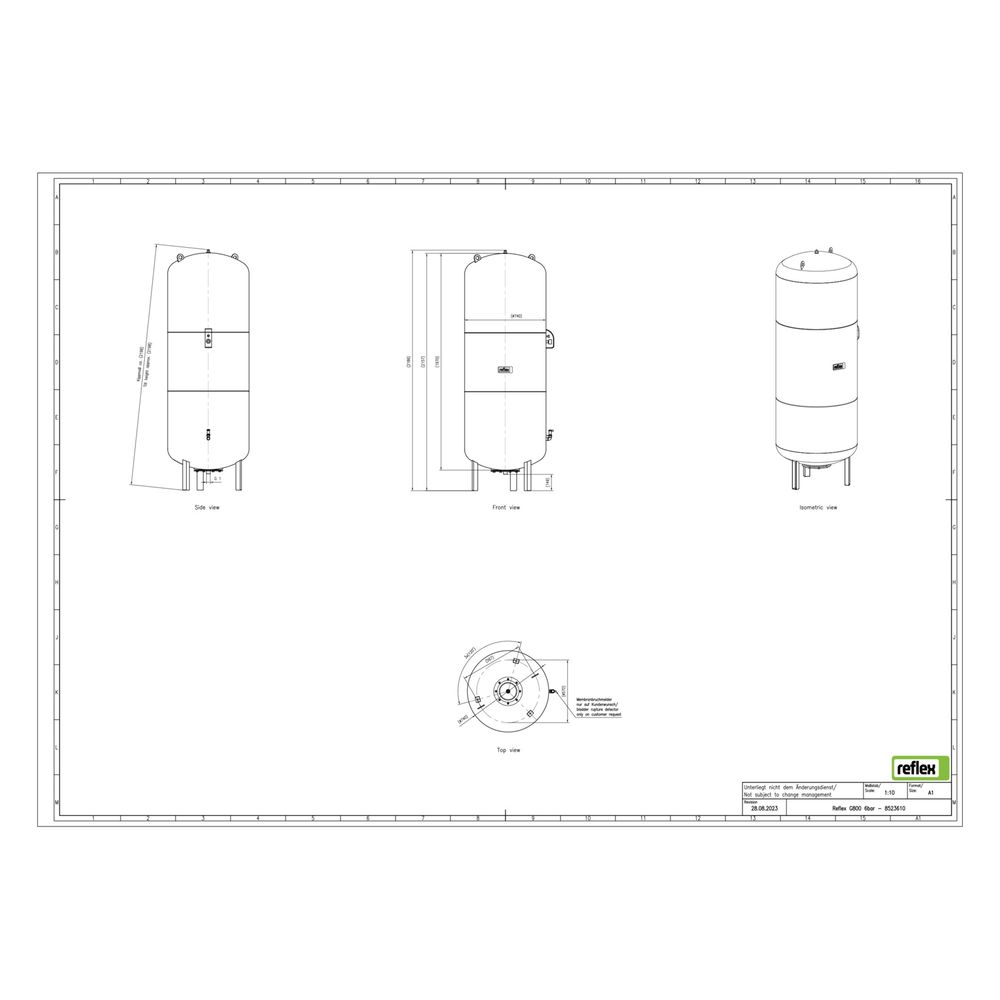

Das Gefäß ist mit metrischen Außengewindeanschlüssen ausgestattet, passend für einen Nenndurchmesser des Ausdehnungsanschlusses von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Mit einem Durchmesser von 740 mm und einer Bauhöhe von 2186 mm ist es für größere Anlagen ausgelegt. Für Gefäße bis 1000 Liter sind Gewindeanschlüsse vorgesehen.

Welche weiteren Merkmale sind vorhanden?

Das Ausdehnungsgefäß verfügt über eine Muffe für einen optionalen Membranbruchmelder, der die Betriebssicherheit erhöhen kann. Es ist nicht mit einem Sicherheitsventil oder Befestigungsmaterial ausgestattet.

Technische Daten

• Nennvolumen: 800 l
• Maximaler Arbeitsdruck: 6 bar
• Farbe: grau
• Bauhöhe: 2186 mm
• Durchmesser: 740 mm
• Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm) Nenndurchmesser
• Werkstoff Membran: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Glykol-Mischung: 50 %
• Max. Systemtemperatur: 120 °C
• Max. Mediumtemperatur (Dauerbetrieb): 70 °C
• Vordruck: 2 bar
• Mit Manometer: ja

Das Reflex Reflex G Ausdehnungsgefäß MAG 800 bietet eine robuste und langlebige Lösung für die Druckhaltung in geschlossenen Heiz- und Kühlsystemen. Mit seiner austauschbaren Membran, dem Schutz durch Epoxidharzbeschichtung und der Eignung für Frostschutzmittelzusätze bis 50 Prozent stellt es eine flexible und sichere Komponente dar. Die technischen Eigenschaften wie das Nennvolumen von 800 Litern und der maximale Arbeitsdruck von 6 bar ermöglichen eine zuverlässige Funktion in verschiedenen Anwendungen.
