Reflex Servitec Magcontrol 120/T GL/90 Vakuum-Sprührohrentgasung, bis 50m3, 1,3-9,0 bar, Control Touch

Der Reflex Servitec Magcontrol 120/T GL/90 ist eine Vakuum-Sprührohrentgasung für geschlossene Heiz- und Kühlkreisläufe mit einem variablen Arbeitsdruck von 1,3 bis 9,0 bar und einer Kapazität bis 50 m³. Die vollautomatische Multifunktionseinheit mit Control Touch Steuerung eignet sich für Wasser und Wasser-Glykol-Gemische bis zu 50 % und ist besonders für Hochhäuser sowie Nahwärme- und Wärme-Kälteverbundsysteme konzipiert.

Wie funktioniert die Vakuum-Sprührohrentgasung Servitec Magcontrol 120/T GL/90?

Die Entgasung erfolgt im Hydraulikteil durch eine Edelstahl-Kreiselpumpe in Kombination mit einem vertikal angeordneten Edelstahl-Vakuum-Sprührohr, das mit einer Vakuumsprühdüse, Peilrohrentgasung sowie Druck- und Niveauüberwachung ausgestattet ist. Das System entfernt gelöste und freie Gase aus dem Heiz- oder Kühlwasser, um Betriebsstörungen zu vermeiden. Die Entgasung kann in Dauer-, Intervall- und Nachspeisezyklen erfolgen, die automatisch gesteuert werden.

Welche Steuerungs- und Überwachungsfunktionen bietet die Control Touch Bedieneinheit?

Die Control Touch Einheit verfügt über ein 4,3 Zoll resistives Farb-Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung. Sie bietet eine Mikroprozessorsteuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher sowie eine kombinierte grafische und klartextliche Darstellung von Systemdruck und Betriebszuständen. Die Steuerung signalisiert Betriebsmodi, Störmeldungen, Minimalfüllniveau sowie die Funktion von Pumpe und Nachspeiseventil. Schnittstellen wie RS485, TTL, potenzialfreie Ausgänge und analoge Ausgänge ermöglichen die Integration in übergeordnete Systeme.

Wie erfolgt die Nachspeisung und welche Sicherheitsfunktionen sind integriert?

Die Nachspeisung wird über ein betriebssicheres Magnetventil kontrolliert, das entweder durch eine integrierte Systemdruckauswertung oder ein externes 230 V Signal angesteuert wird. Die Steuerung unterbricht die Nachspeisung automatisch bei Überschreitung von Laufzeit oder Zyklenanzahl und meldet Störungen. Alternativ kann die Nachspeisung aus einem offenen Netztrennbehälter erfolgen. Optional ist die Auswertung eines Kontaktwasserzählers und die Kapazitätsüberwachung von Ionentauschern möglich.

Wie ist die Servitec Magcontrol 120/T GL/90 aufgebaut und installiert?

Die Funktionseinheit besteht aus einem modularen, bodenstehenden Rahmensystem aus eloxierten Aluminiumprofilen, das Hydraulikteil und Control Touch Bedieneinheit ergonomisch und wartungsfreundlich integriert. Die Leistungselektronik ist in einem Kunststoffschaltschrank unterhalb der Bedieneinheit montiert und verfügt über einen Hauptschalter an der Gehäuseaußenseite. Die Steuereinheit ist komplett verrohrt, anschlussfertig nach VDE-Vorschriften verdrahtet und mit integrierten Absperrungen an den Systemanschlüssen ausgestattet. Eine optionale separate Wandmontage der Bedieneinheit ist bis zu drei Meter Entfernung möglich.

Technische Daten

• Arbeitsdruck: 1,3 bis 9,0 bar
• Kapazität: bis 50 m³
• Medien: Wasser und Wasser/Glykol-Gemisch bis 50 %
• Nennstrom: 3,6 A
• Maximale elektrische Leistungsaufnahme: 1,5 kW
• Frequenz: 50 Hz
• Schalldruckpegel: 55 dB(A)
• Anschlussmaß Einlass: 1 Zoll
• Anschlussmaß Auslass: 1/2 Zoll
• Anschlussmaß Nachfüllen/Auffüllen: 1/2 Zoll

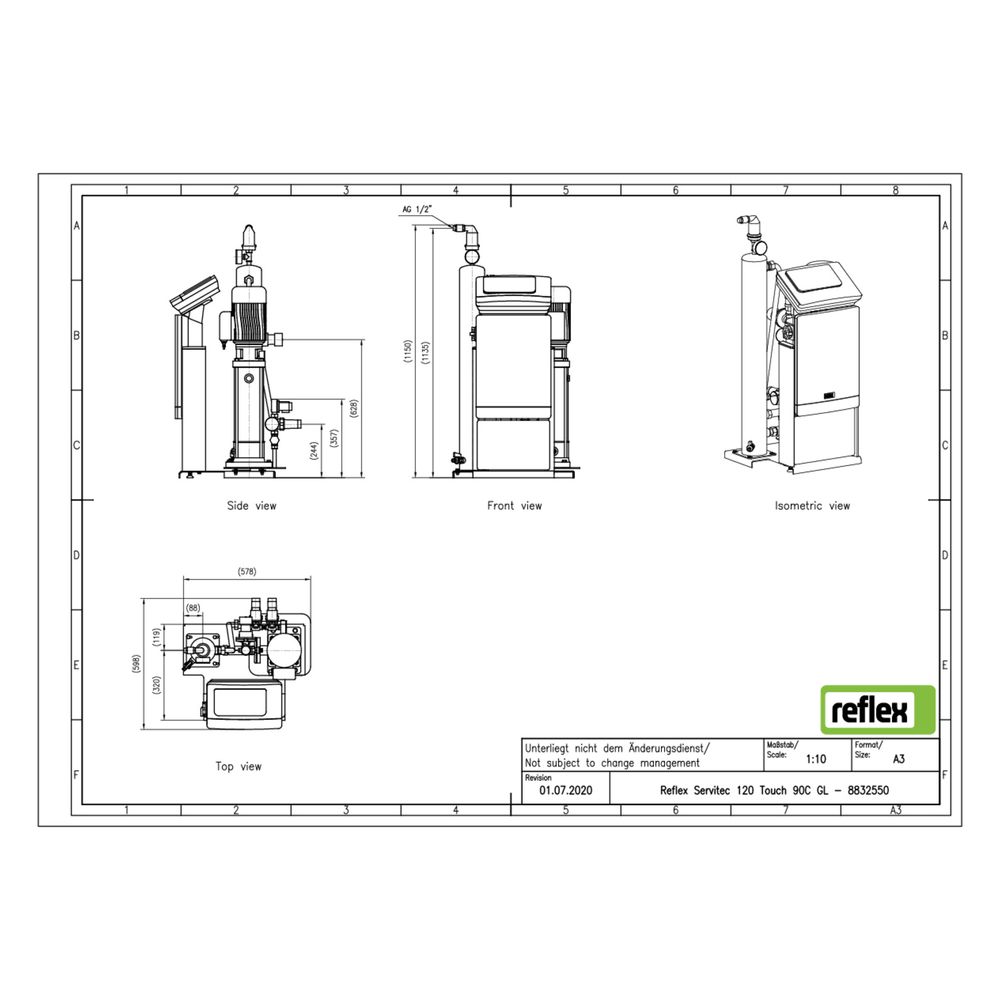

• Baulänge: 578 mm
• Bauhöhe: 1150 mm
• Bautiefe: 598 mm
• Umgebungstemperatur: 1 bis 35 °C

Die Reflex Servitec Magcontrol 120/T GL/90 bietet eine zuverlässige und vollautomatische Entgasung und Nachspeisung für geschlossene Heiz- und Kühlkreisläufe. Mit ihrer variablen Steuerung, robusten Bauweise und umfangreichen Überwachungsfunktionen ist sie besonders für anspruchsvolle Anwendungen in Hochhäusern und Verbundsystemen geeignet. Die Kombination aus Edelstahl-Hydraulikkomponenten und moderner Mikroprozessorsteuerung sorgt für effizienten Betrieb und einfache Integration.
