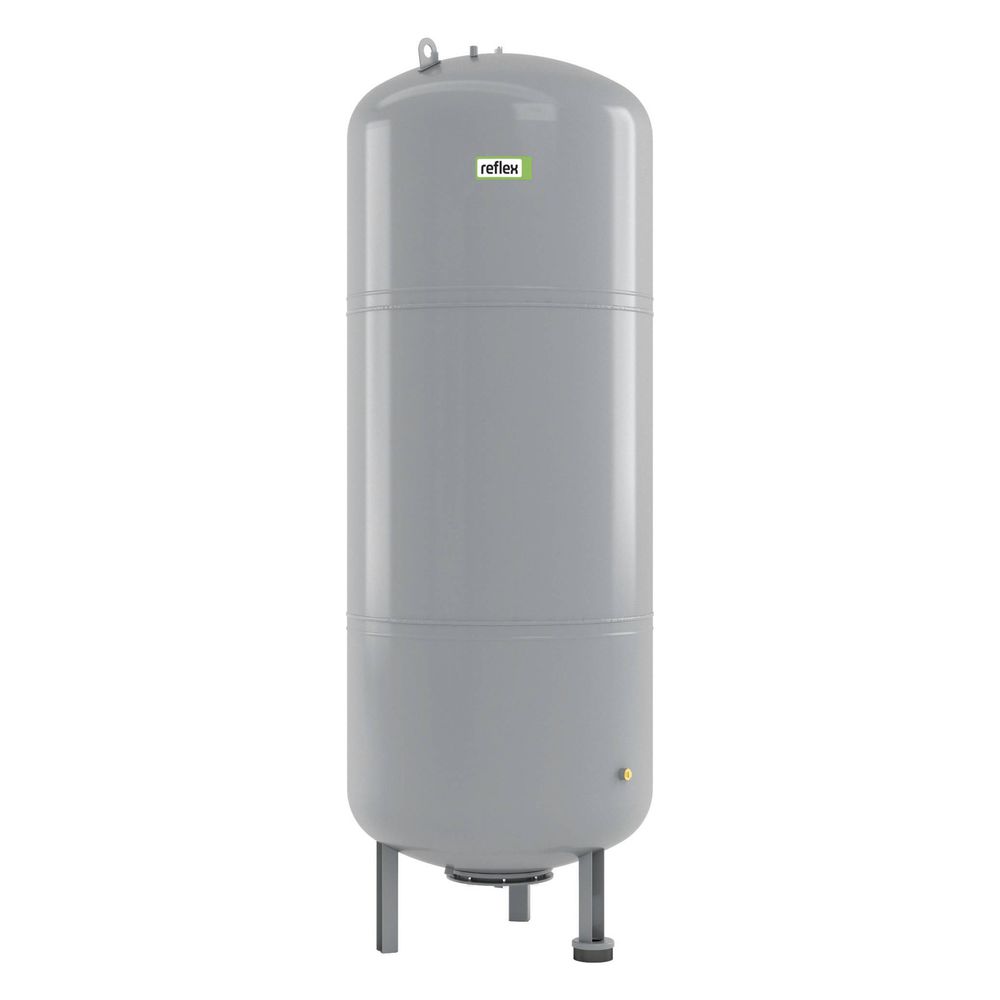

Reflex Reflexomat RG Ausdehnungsgefäß MAG 800, Nennvolumen 800l, 6 bar, Vollmembran, Grau

Der Reflex Reflexomat RG Ausdehnungsgefäß MAG 800 ist ein stehend ausgeführtes Membran-Ausdehnungsgefäß mit einem Nennvolumen von 800 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist Teil der Reflexomat Serie und eignet sich für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen, wo eine kompressorgesteuerte Druckhaltung erforderlich ist. Das Gefäß ist mit einer austauschbaren Butyl-Vollmembran ausgestattet und verfügt über eine robuste, kunststoffbeschichtete Oberfläche in Grau.

Wie ist das Reflexomat RG Ausdehnungsgefäß konstruiert?

Das Ausdehnungsgefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt. Die Butyl-Vollmembran entspricht der Norm DIN EN 13831 und ist austauschbar, was eine flexible Wartung ermöglicht. Innen und außen ist das Gefäß kunststoffbeschichtet, um Korrosionsschutz zu bieten. Zusätzlich ist ein bauteilgeprüftes Luftsicherheitsventil integriert, das für die Absicherung des Gefäßes sorgt. Eine seitlich angeschweißte Muffe ermöglicht den Anschluss eines Membranbruchmelders, der mit einem Messumformer für die Niveaumessung ausgestattet ist.

Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?

Das Reflexomat RG Ausdehnungsgefäß ist gemäß der EU-Druckgeräterichtlinie 2014/68/EU zugelassen. Die Bauweise entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie der AD 2000 Regelwerke. Für die Schweiz besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingung PSV mal VN kleiner oder gleich 3.000 bar mal Liter erfüllt.

Wie funktioniert die Druckhaltung mit dem Reflexomat RG?

Das Ausdehnungsgefäß ist Teil der Reflexomat kompressorgesteuerten Druckhaltestation, die mit einer Steuereinheit arbeitet. Diese Steuereinheit reguliert die Druckhaltung in Heiz- und Kühlwasseranlagen durch den Einsatz von einem oder zwei Kompressoren sowie einem Luftabströmventil. Das Grundgefäß RG ist werkseitig mit der Steuereinheit montiert und sorgt für eine zuverlässige Druckkompensation im System.

Welche technischen Eigenschaften sind besonders hervorzuheben?

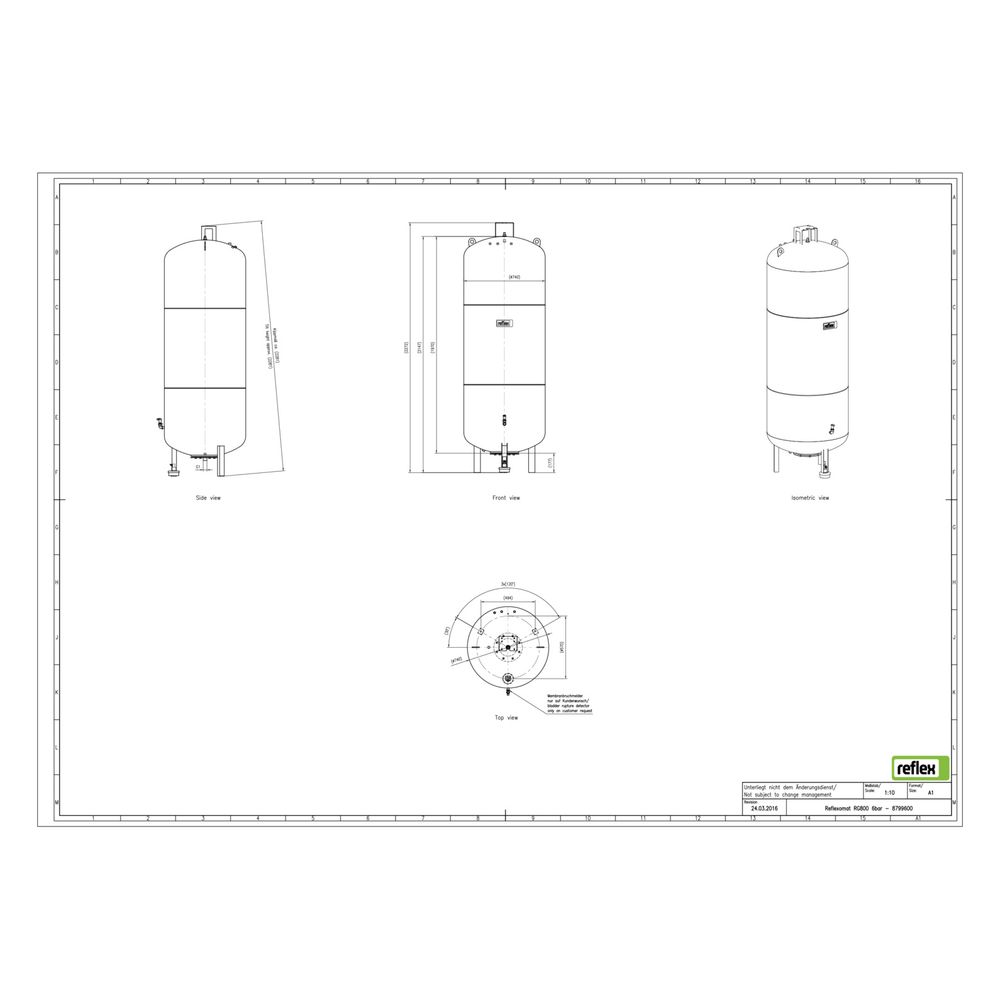

Das Gefäß hat eine Bauhöhe von 2272 mm und einen Durchmesser von 740 mm. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt 1 Zoll (25 mm), mit einem Rohraußendurchmesser von 33,7 mm. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 70 °C, und der maximale Arbeitsdruck beträgt 6 bar. Die Membran ist aus Butyl gefertigt und nach DIN EN 13831 zertifiziert.

Technische Daten

• Nennvolumen: 800 l
• Maximaler Arbeitsdruck: 6 bar
• Maximale Mediumtemperatur: 70 °C
• Bauhöhe: 2272 mm
• Durchmesser: 740 mm
• Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
• Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
• Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
• Oberflächenbeschichtung: innen und außen kunststoffbeschichtet
• Gefäßtyp: stehend mit Fußkonstruktion

Das Reflexomat RG Ausdehnungsgefäß MAG 800 bietet eine zuverlässige und normgerechte Lösung für die Druckhaltung in geschlossenen Heiz- und Kühlwasseranlagen. Mit seinem großen Nennvolumen von 800 Litern, der robusten Bauweise und der kompressorgesteuerten Steuerung stellt es eine effiziente Komponente für die Systemdruckregelung dar und unterstützt eine sichere und dauerhafte Betriebsführung.
