Reflex Reflexomat RG Ausdehnungsgefäß MAG 300, Nennvolumen 300l, 6 bar, Vollmembran, Grau

Der Reflex Reflexomat RG Ausdehnungsgefäß MAG 300 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 300 Litern und einem maximalen Betriebsdruck von 6 bar. Es gehört zur Reflexomat Serie und ist für den Einsatz in kompressorgesteuerten Druckhaltestationen in geschlossenen Heiz- und Kühlwasseranlagen konzipiert. Das stehend ausgeführte Gefäß verfügt über eine Fußkonstruktion, eine austauschbare Butyl-Vollmembran sowie eine innen und außen kunststoffbeschichtete Oberfläche in Grau.

Wie funktioniert das Reflexomat RG Ausdehnungsgefäß?

Das Reflexomat RG Ausdehnungsgefäß dient als Grundgefäß in der Reflexomat kompressorgesteuerten Druckhaltestation. Es reguliert den Druck in Heiz- und Kühlwassersystemen durch die Aufnahme von Volumenänderungen des Mediums. Die Druckhaltung wird über eine Steuereinheit mit ein oder zwei Kompressoren sowie einem Luftabströmventil gesteuert. Die Steuereinheit ist werkseitig auf dem Grundgefäß montiert. Die austauschbare Butyl-Vollmembran nach DIN EN 13831 sorgt für eine sichere Trennung von Wasser und Luft.

Welche Sicherheits- und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?

Das Gefäß ist innen und außen kunststoffbeschichtet, was Korrosionsschutz bietet. Es verfügt über ein bauteilgeprüftes Luftsicherheitsventil zur Gefäßabsicherung. Eine angeschweißte seitliche Muffe ermöglicht den Anschluss eines Membranbruchmelders. Das Grundgefäß RG ist mit einem Messumformer für die Niveaumessung ausgestattet, der eine präzise Überwachung des Füllstands erlaubt.

Für welche Anwendungen ist das Reflexomat RG geeignet?

Das Ausdehnungsgefäß ist speziell für geschlossene Heiz- und Kühlwasseranlagen ausgelegt. Es ist zugelassen gemäß der EU-Druckgeräterichtlinie 2014/68/EU und entspricht den Normen DIN EN 13831, VDI 4708 sowie AD 2000. Die Bauweise und die Druckstufe von 6 bar machen es geeignet für Anlagen mit mittleren Betriebsdrücken und Temperaturen bis 70 °C.

Welche Normen und Zulassungen erfüllt das Produkt?

Das Reflexomat RG Ausdehnungsgefäß erfüllt die Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU sowie der DIN EN 13831, VDI 4708 und AD 2000. Es besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingung PSV mal VN kleiner oder gleich 3.000 bar mal Liter erfüllt.

Technische Daten

• Nennvolumen: 300 l
• Maximaler Betriebsdruck: 6 bar
• Maximale Mediumtemperatur: 70 °C

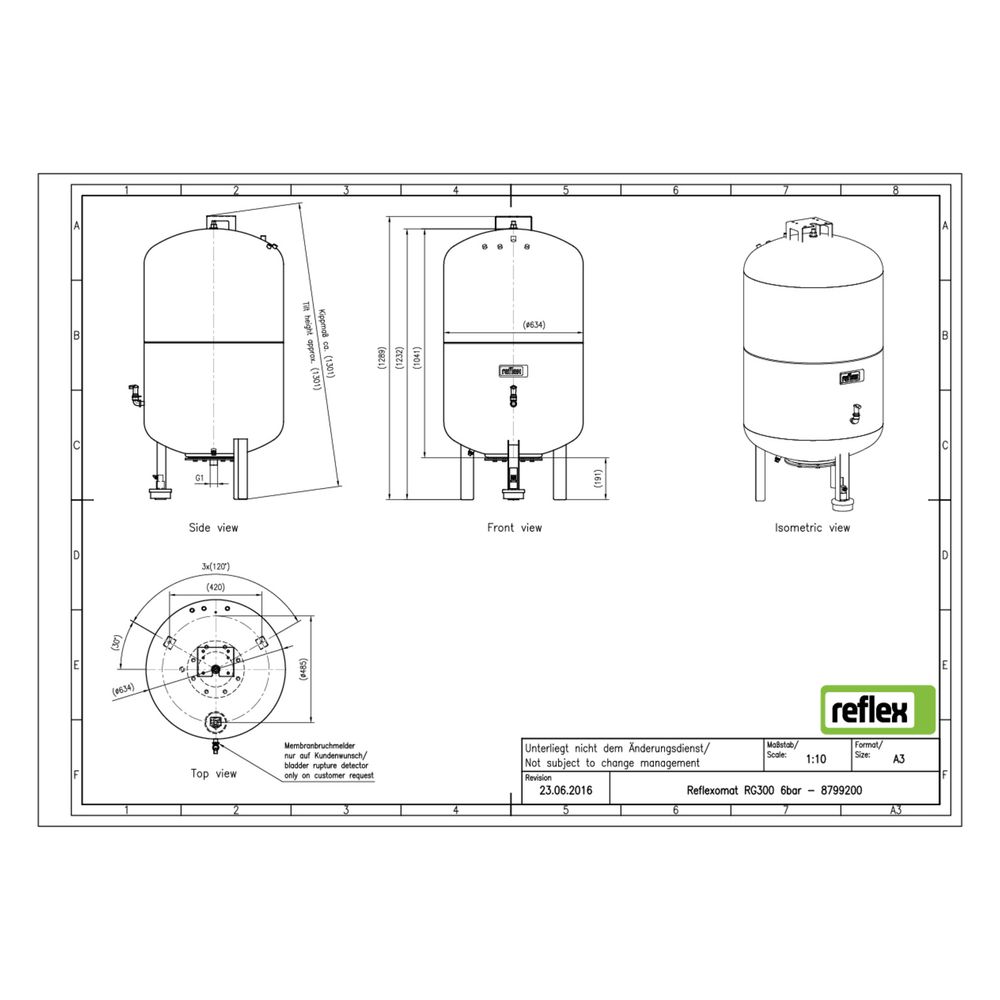

• Bauhöhe: 1289 mm
• Durchmesser: 634 mm
• Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
• Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
• Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
• Platzierung: stehend mit Fußkonstruktion
• Oberfläche: innen und außen kunststoffbeschichtet

Das Reflexomat RG Ausdehnungsgefäß MAG 300 bietet eine zuverlässige Druckhaltung für Heiz- und Kühlwasseranlagen mit einem Nennvolumen von 300 Litern und einem maximalen Betriebsdruck von 6 bar. Die austauschbare Butyl-Vollmembran und die robuste Bauweise mit Fußkonstruktion ermöglichen eine langlebige und sichere Funktion in geschlossenen Systemen.
