Reflex Ausdehnungsgefäß C MAG 18, 18L, 3 bar, Diskusform, Grau

Das Reflex Reflex C Ausdehnungsgefäß MAG 18 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 18 Litern und einem maximalen Betriebsdruck von 3 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch seine platzsparende Diskusform sowie die robuste graue Epoxidharzbeschichtung aus. Die hochwertige Butyl-Vollmembran trennt zuverlässig den Gas- vom Wasserraum und minimiert die Diffusion, wodurch der Vordruck stabil bleibt. Das Gefäß ist für Systeme mit einem Frostschutzmittelzusatz von 25 bis 50 Prozent geeignet.

Wie ist das Reflex C Ausdehnungsgefäß konstruiert und montiert?

Das flache, zylindrische Gehäuse in Diskusform verfügt über integrierte Befestigungslaschen, die eine schnelle und platzsparende Wandmontage ermöglichen. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 3/4 Zoll (20 mm). Das Gefäß ist für die vertikale Platzierung vorgesehen und besitzt keine Füße oder separate Wandstütze.

Welche Membran und Materialien werden verwendet?

Die nicht austauschbare Vollmembran besteht aus hochwertigem Butylkautschuk (IIR) und trennt den Wasserraum vom statischen Gasraum. Diese Konstruktion reduziert die Diffusion zwischen Gas- und Wasserraum auf ein Minimum. Das Gehäuse ist mit einer langlebigen Epoxidharzbeschichtung versehen, die Korrosionsschutz bietet.

Für welche Betriebsbedingungen ist das Ausdehnungsgefäß geeignet?

Das Reflex C Ausdehnungsgefäß ist für den Einsatz in Heiz- und Kühlsystemen mit einer maximalen Systemtemperatur von 120 °C und einer maximalen Mediumtemperatur im Dauerbetrieb von 70 °C ausgelegt. Der zulässige Maximalarbeitsdruck beträgt 3 bar, der Vordruck ist auf 1 bar eingestellt. Es ist nicht für den Einsatz mit Leitungswasser vorgesehen.

Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?

Das Produkt entspricht der DIN EN 13831 und ist nach der Druckgeräterichtlinie 2014/68/EU zugelassen. Die Konstruktion und Fertigung sind auf die Anforderungen geschlossener Heiz- und Kühlwassersysteme abgestimmt.

Technische Daten

• Nennvolumen: 18 l
• Maximaler Betriebsdruck: 3 bar
• Vordruck: 1 bar

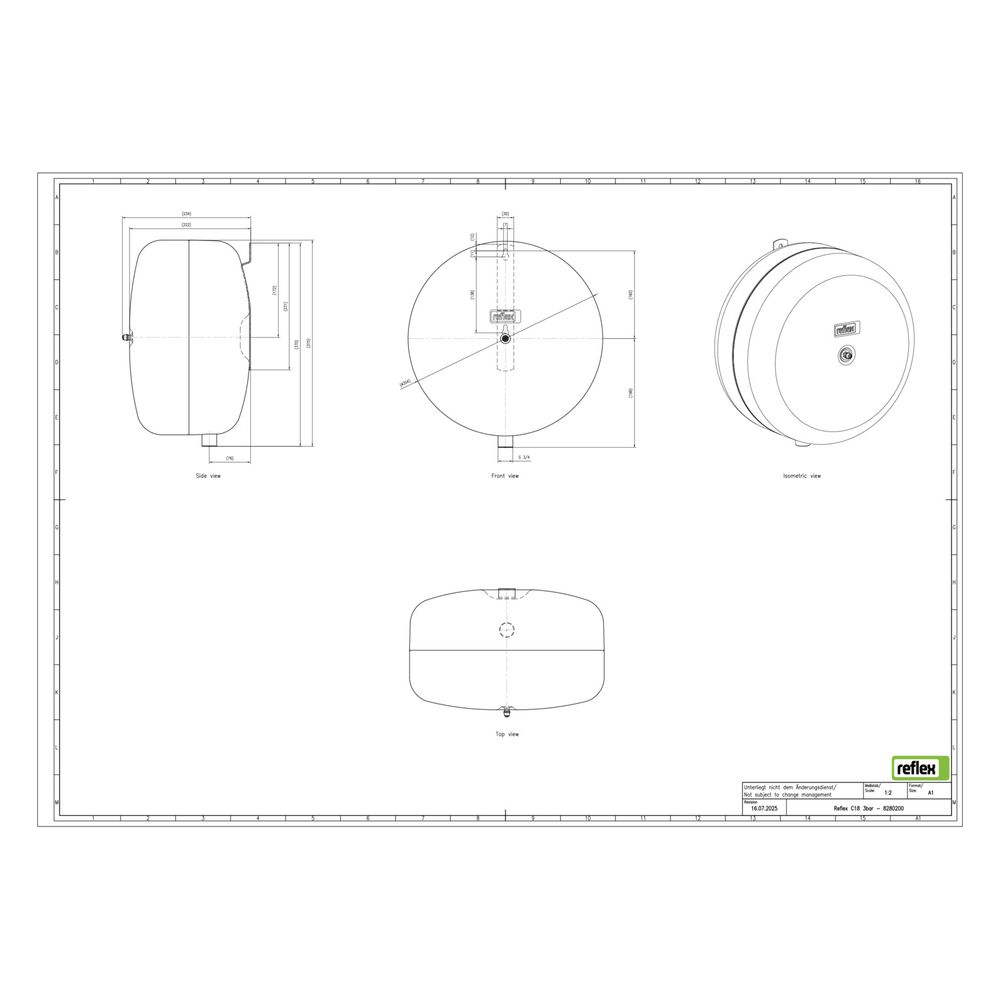

• Bauhöhe: 375 mm
• Durchmesser: 354 mm
• Kippmaß: 387 mm
• Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
• Membranmaterial: Butylkautschuk (IIR)
• Max. Glykol-Mischung: 50 %
• Max. Systemtemperatur: 120 °C
• Max. Mediumtemperatur (Dauerbetrieb): 70 °C

Das Reflex Reflex C Ausdehnungsgefäß MAG 18 bietet eine zuverlässige Druckausdehnungslösung für Heiz- und Kühlsysteme mit einem Nennvolumen von 18 Litern und einem Betriebsdruck von 3 bar. Die robuste Bauweise mit Butyl-Vollmembran und Epoxidharzbeschichtung sorgt für eine lange Lebensdauer und stabile Betriebsbedingungen bei Temperaturen bis 70 °C.
