Beschreibung
Reflex Ausdehnungsgefäß N MAG 12, 12L, 4 bar, Halbmembran, Grau
Der Reflex Reflex N Ausdehnungsgefäß MAG 12 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 12 Litern und einem maximalen Betriebsdruck von 4 bar. Es ist für geschlossene Heiz- und Kühlwassersysteme konzipiert und verfügt über eine langlebige Epoxidharzbeschichtung sowie eine fest eingebaute Halbmembran, die für eine hohe Verschleißfestigkeit sorgt. Das graue Gefäß ist vertikal zu platzieren und eignet sich für den Einsatz in Zentralheizungen und Kühlsystemen.
Wie ist das Reflex N Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?
Das Ausdehnungsgefäß besitzt eine fest eingebaute Halbmembran aus SBR, die das Gefäß in einen Wasser- und einen Gasraum mit Polster unterteilt. Diese Konstruktion sorgt für eine gleichmäßig-symmetrische Belastung der Membran und damit für eine hohe Langlebigkeit. Das Gefäß ist nach DIN EN 13831 gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU.
Für welche Einsatzbereiche und Medien ist das Ausdehnungsgefäß geeignet?
Das Reflex N 12 ist für geschlossene Heiz- und Kühlwassersysteme ausgelegt und kann in Zentralheizungen sowie Kühlsystemen eingesetzt werden. Es ist nicht für Leitungswasser geeignet. Das Gefäß ist für den Betrieb mit Frostschutzmittelzusätzen von 25 bis 50 Prozent Glykol ausgelegt, um Frostschäden vorzubeugen.
Welche technischen Eigenschaften und Anschlüsse bietet das Ausdehnungsgefäß?

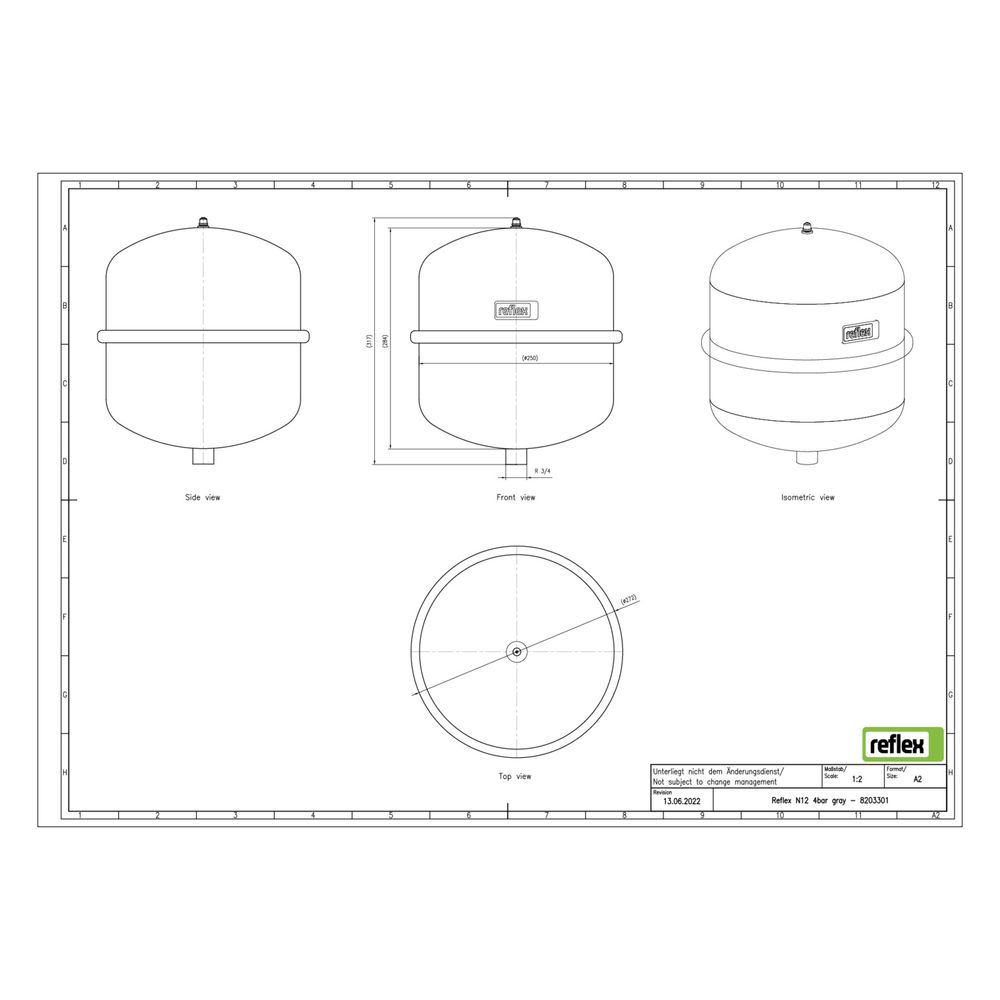

Das Ausdehnungsgefäß hat eine Bauhöhe von 317 mm und einen Durchmesser von 272 mm. Es ist für eine vertikale Platzierung vorgesehen und verfügt über einen 3/4 Zoll (20 mm) Außengewindeanschluss mit einem Rohraußendurchmesser von 26,9 mm. Der Vordruck beträgt 1,5 bar, der maximale Arbeitsdruck liegt bei 4 bar. Die maximale Systemtemperatur beträgt 120 °C, die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen -10 °C und 70 °C.
Welche Ausstattungsmerkmale sind vorhanden?
Das Gefäß ist mit einer langlebigen Epoxidharzbeschichtung versehen, die Korrosionsschutz bietet. Es ist nicht mit einem Sicherheitsventil, Manometer oder Befestigungsmaterial ausgestattet. Die Membran ist nicht austauschbar, was die Wartung vereinfacht. Das Ausdehnungsgefäß ist für den stehenden Einbau ab 35 Litern vorgesehen, bei diesem 12-Liter-Modell ist die vertikale Platzierung vorgesehen.
Technische Daten
- Nennvolumen: 12 l
- Maximaler Betriebsdruck: 4 bar
- Vordruck: 1,5 bar
- Bauhöhe: 317 mm
- Durchmesser: 272 mm
- Anschluss: Außengewinde 3/4 Zoll (20 mm)
- Rohraußendurchmesser Anschluss: 26,9 mm
- Membranwerkstoff: SBR
- Maximale Systemtemperatur: 120 °C
- Maximale Mediumtemperatur (Dauerbetrieb): -10 °C bis 70 °C
- Maximaler Glykolanteil: 50 %
Das Reflex Reflex N Ausdehnungsgefäß MAG 12 bietet eine robuste und langlebige Lösung für die Druckausdehnung in geschlossenen Heiz- und Kühlsystemen. Mit einem Nennvolumen von 12 Litern und einem maximalen Betriebsdruck von 4 bar ist es für vielfältige Anwendungen geeignet und überzeugt durch seine hochwertige Epoxidharzbeschichtung sowie die verschleißfeste Halbmembran. Die vertikale Bauweise und die standardisierten Anschlüsse erleichtern die Integration in bestehende Anlagen.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex N |
| Hersteller-Produktgruppe | Reflex N |
| Hersteller-Artikelnummer | 8203301 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8203301 |
| Bauhöhe | 317,00 |
| Durchmesser | 272,00 |
| EAN-13 | 4036705200571 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 3,25 kg |
| Kippmaß | 418,00 |
| Max Arbeitsdruck | 4,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| Vordruck | 1,50 |
| Werkstoff Membran/Balg | SBR |
| WEEE-Nr. | 30666633 |
