Reflex Longtherm Plattenwärmetauscher RLG-21-130, geschraubt, 130 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-21-130 ist ein geschraubter Wärmetauscher mit 130 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner zerlegbaren Bauweise ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden, was ihn flexibel für verschiedene industrielle und gewerbliche Einsatzbereiche macht.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Konstruktion ermöglicht eine einfache Demontage und Wartung.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Der Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalvarianten optimieren den Wärmeübergang und den hydraulischen Widerstand je nach Anforderung.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?

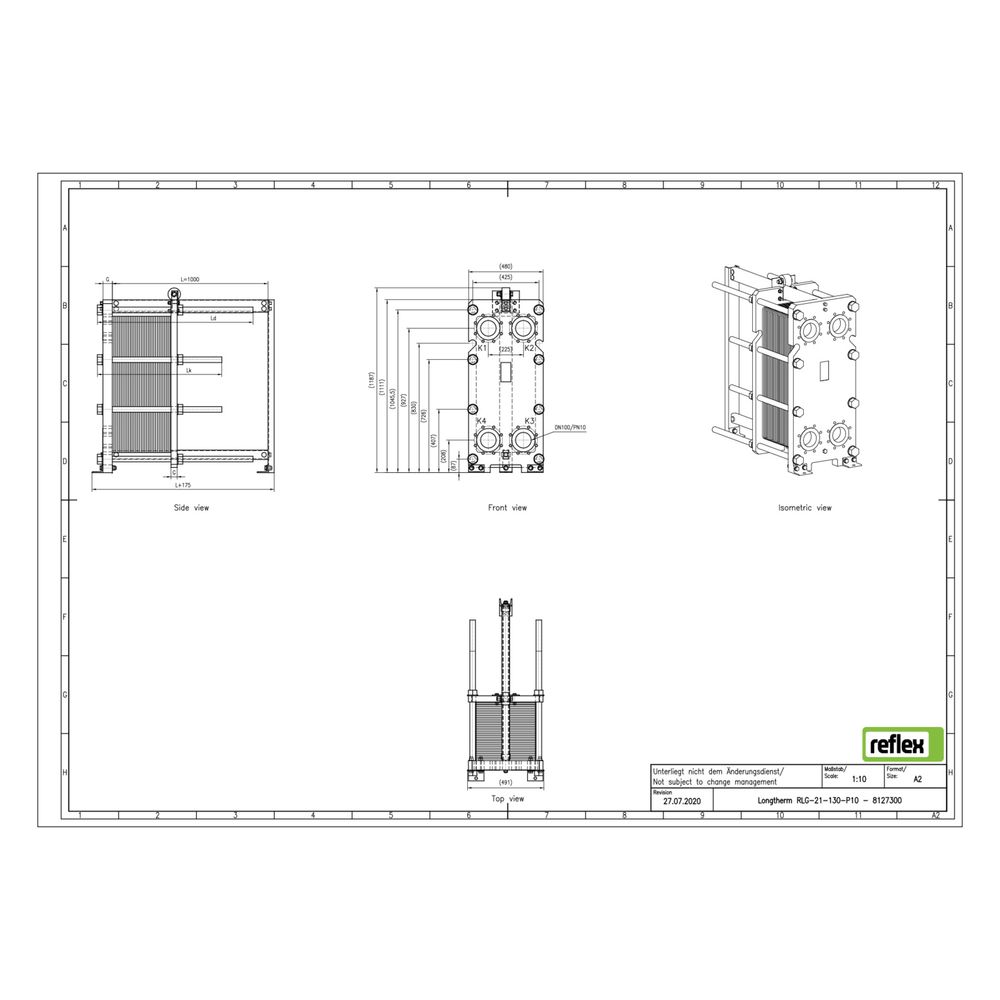

Der Reflex Longtherm RLG-21-130 ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 100 im Primärkreislauf. Die Baumaße betragen 480 mm in der Länge, 1181 mm in der Höhe und 1145 mm in der Tiefe. Der Wärmetauscher ist nicht vollversiegelt und bietet keine seitliche Anschlussmöglichkeit. Eine Dämmschale ist für dieses Modell nicht vorgesehen.
Welche Zulassungen und Materialien kommen zum Einsatz?
Der Plattenwärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Die Platten bestehen aus rostfreiem Edelstahl, das Lotmaterial ist Kupfer. Die Dichtungen sind aus NBR-Butyl gefertigt, was eine gute Beständigkeit gegenüber verschiedenen Medien ermöglicht. Die Rahmenkonstruktion besteht aus Kohlenstoffstahl.
Technische Daten
- Anzahl der Platten: 130
- Werkstoff der Platten: rostfreier Stahl
- Werkstoff des Lotmaterials: Kupfer
- Dichtungsmaterial: NBR-Butyl
- Maximaler Arbeitsdruck: 10 bar
- Nenndurchmesser primär: DN 100
- Baulänge: 480 mm
- Bauhöhe: 1181 mm
- Bautiefe: 1145 mm
- Mittenabstand Anschlüsse: 225 mm
- Seitliche Anschlussmöglichkeit: nein
Der Reflex Longtherm Plattenwärmetauscher RLG-21-130 bietet eine effiziente und flexible Lösung für hohe Leistungsanforderungen bei geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Butyl-Dichtungen und der Zulassung nach Druckgeräterichtlinie ist er für anspruchsvolle industrielle Anwendungen geeignet. Die Möglichkeit zur einfachen Reinigung und Erweiterung durch zusätzliche Plattenpakete erhöht die Wirtschaftlichkeit und Anpassungsfähigkeit des Systems.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8127300 |
| Hersteller | Reflex |
| Anzahl der Platten | 130,00 |
| Artikelnummer | REFLEX-8127300 |
| Bauhöhe | 1181,00 |
| Baulänge | 480,00 |
| Bautiefe | 1145,00 |
| EAN-13 | 4036705220944 |
| Geeignet für Dämmschale | nein |
| Gewicht | 493,3 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
