Reflex Servitec 60/90 Vakuum-Sprührohrentgasung, bis 220m3, 0,5-4,5 bar, Control Basic

Der Reflex Servitec 60/90 Vakuum-Sprührohrentgasung ist eine vollautomatische Multifunktionseinheit zur Entgasung und Nachspeisung in geschlossenen Heizwasser- und Kühlkreisläufen. Mit einem variablen Arbeitsdruck von 0,5 bis 4,5 bar und einer maximalen Anlagenkapazität von 220 m³ eignet sich das Gerät auch für Hochhäuser sowie Nahwärme- und Wärme-Kälteverbundsysteme. Die Steuerung erfolgt über die Control Basic Einheit, die eine präzise Überwachung und Steuerung der Entgasungs- und Nachspeisefunktionen ermöglicht.

Wie funktioniert die Vakuum-Sprührohrentgasung Servitec 60/90?

Die Entgasung erfolgt im Hydraulikteil mittels einer Edelstahl-Kreiselpumpe in Kombination mit einem vertikal angeordneten Edelstahl-Vakuum-Sprührohr. Dieses ist mit einer Vakuumsprühdüse, Peilrohrentgasung sowie Druck- und Niveauüberwachung ausgestattet. Die Entgasung des Inhalts-, Füll- und Nachspeisewassers erfolgt in einem selbstoptimierenden Betrieb mit Zyklen für Dauer-, Intervall- und Nachspeiseentgasung. So werden gelöste und freie Gase zuverlässig aus dem System entfernt.

Welche Steuerungs- und Überwachungsfunktionen bietet die Control Basic Einheit?

Die Control Basic Steuerung ist eine frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher sowie einer zweizeiligen Klartextanzeige für Systemdruck und alle relevanten Betriebs- und Störmeldungen. Die Bedienung erfolgt über eine schmutzunempfindliche Folientastatur. Die Kommunikationselektronik umfasst eine RS 485 Schnittstelle, einen potenzialfreien Ausgang zur Sammelmeldung, einen digitalen Eingang für Kontaktwasserzähler sowie einen Eingang zur Nachspeise-Funktionsanforderung über ein externes Signal.

Wie wird die Nachspeisung gesteuert und überwacht?

Die Nachspeisung erfolgt kontrolliert über einen betriebssicheren Zweiwegemotorkugelhahn. Die Ansteuerung basiert auf einer integrierten Systemdruckauswertung oder einem externen 230 V Signal, beispielsweise von einer Druckhaltestation. Bei Überschreitung der Laufzeit oder der Zyklenanzahl wird die Nachspeisung automatisch unterbrochen und eine Störmeldung ausgegeben. Alternativ kann die Nachspeisung aus einem offenen Netztrennbehälter erfolgen. Optional ist eine Kapazitätsüberwachung von Ionentauschern in der Nachspeiseleitung möglich.

Für welche Medien und Einsatzbereiche ist die Servitec 60/90 geeignet?

Die Servitec 60/90 ist für die Entgasung von Wasser und Wasser/Glykolgemischen bis zu einem Mischverhältnis von 50/50% ausgelegt. Sie findet Anwendung in Heiz- und Kühlkreisläufen sowie in Anlagen, in denen Betriebsstörungen durch gelöste oder freie Gase vermieden werden sollen. Typische Einsatzbereiche sind Hochhäuser, Nahwärme- und Wärme-Kälteverbundsysteme.

Technische Daten

• Maximaler Betriebsdruck: 0,5 bis 4,5 bar
• Maximales Anlagenvolumen: 220 m³
• Maximale Glykol-Mischung: 50 %
• Nennstrom: 5 A
• Maximale elektrische Leistungsaufnahme: 1,1 kW
• Schalldruckpegel: 55 dB(A)

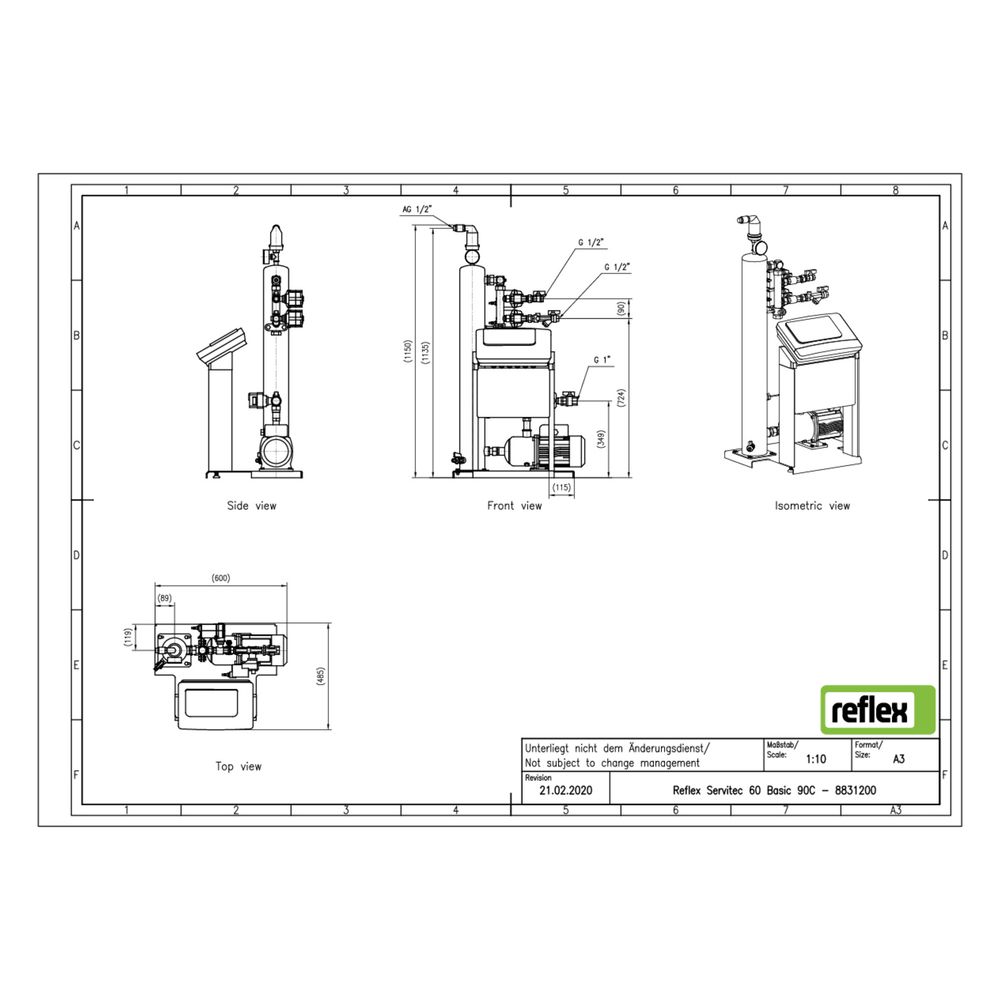

• Anschlussmaß Einlass: 1 Zoll
• Anschlussmaß Auslass: 1/2 Zoll
• Anschlussmaß Nachfüllen/Auffüllen: 1/2 Zoll
• Baulänge: 653 mm
• Bauhöhe: 1150 mm
• Bautiefe: 486 mm
• Umgebungstemperatur: 0 bis 35 °C
• Frequenz: 50 Hz

Die Reflex Servitec 60/90 Vakuum-Sprührohrentgasung bietet eine zuverlässige und vollautomatische Lösung zur Entgasung und Nachspeisung in Heiz- und Kühlkreisläufen. Mit ihrer leistungsstarken Edelstahl-Kreiselpumpe, der präzisen Control Basic Steuerung und der flexiblen Einsatzmöglichkeit für Wasser und Glykolgemische bis 50 % stellt sie eine effiziente Komponente für anspruchsvolle Anlagen mit einem Betriebsdruck von bis zu 4,5 bar dar.
