Reflex Exdirt Schmutzabscheider D DN 100 R, mit Wartungsflansch und Flansch, 8-Loch, 10 bar

Der Reflex Exdirt Schmutzabscheider D DN 100 R mit Wartungsflansch und 8-Loch-Flanschanschluss ist für den Einsatz in Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Anlagensystemen konzipiert. Er entfernt Partikel ab einer Größe von 5 Mikrometern aus dem Medium Wasser oder Wasser/Glykol-Gemisch bis zu 50 % Glykolanteil. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C schützt der Schmutzabscheider die Anlage effektiv vor schädlichen Ablagerungen und trägt zur Betriebskostensenkung bei.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Exdirt Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung und einem magnetischen Funktionsprinzip, das selbst kleinste Schmutz- und Schlammpartikel aus dem Flüssigkeitsstrom abscheidet. Der speziell gestaltete Einsatz ermöglicht die Entfernung von Partikeln ab 5 Mikrometern. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Reinigung während des Betriebs ohne Unterbrechung ermöglicht.

Für welche Systeme und Medien ist der Schmutzabscheider geeignet?

Der Reflex Exdirt ist für geschlossene Heiz- und Kühlsysteme ausgelegt und nicht für offene Systeme geeignet. Er kann mit Wasser oder einem Wasser/Glykol-Gemisch betrieben werden, wobei der Glykolanteil maximal 50 % betragen darf. Die Armatur ist speziell für den Einsatz in flüssigkeitsgefüllten Anlagensystemen konzipiert und unterstützt sowohl Heiz- als auch Kühlanwendungen.

Welche Anschluss- und Bauarten sind verfügbar?

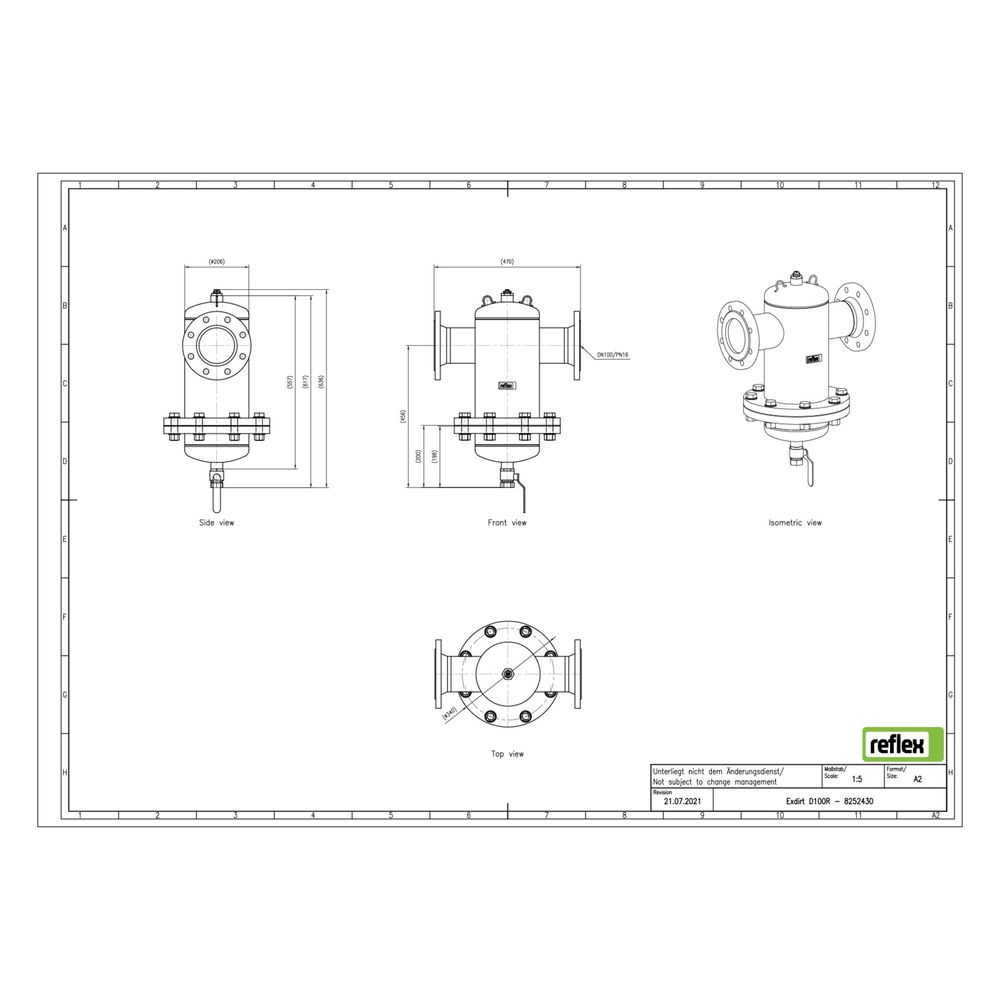

Das Gehäuse des Schmutzabscheiders besteht aus Stahl und ist in der Ausführung mit horizontalem Flanschanschluss mit 8-Loch erhältlich. Die Baulänge beträgt 470 mm, der Rohraußendurchmesser 114,3 mm. Der Anschluss erfolgt über einen Flansch, Kupplungen sind nicht enthalten. Ein Wartungsflansch ermöglicht einen einfachen Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten.

Wie wird die Wartung und Reinigung durchgeführt?

Die Reinigung und Entleerung des Schmutzsammelraums ist über einen separaten Entschlammungskugelhahn möglich, der eine Wartung ohne Betriebsunterbrechung erlaubt. Der Wartungsflansch erleichtert den Zugang zum Gehäuse, sodass Reinigungs- und Revisionsarbeiten schnell und unkompliziert durchgeführt werden können.

Technische Daten

• Nenndurchmesser: DN 100
• Maximaler Betriebsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 47 m³/h
• Kvs-Wert: 244,30
• Baulänge: 470 mm
• Rohraußendurchmesser: 114,3 mm
• Anschlussart: Flansch, 8-Loch
• Werkstoff Gehäuse: Stahl
• Reinigung während des Betriebs: möglich

Der Reflex Exdirt Schmutzabscheider D DN 100 R bietet eine zuverlässige Entfernung von feinen Schmutzpartikeln ab 5 Mikrometern und schützt Heiz- und Kühlsysteme effektiv vor Ablagerungen. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C ist er für den Einsatz in geschlossenen Systemen mit Wasser oder Wasser/Glykol-Gemisch bis 50 % geeignet. Die wartungsfreundliche Konstruktion mit Wartungsflansch und Entschlammungskugelhahn ermöglicht eine Reinigung ohne Betriebsunterbrechung.
