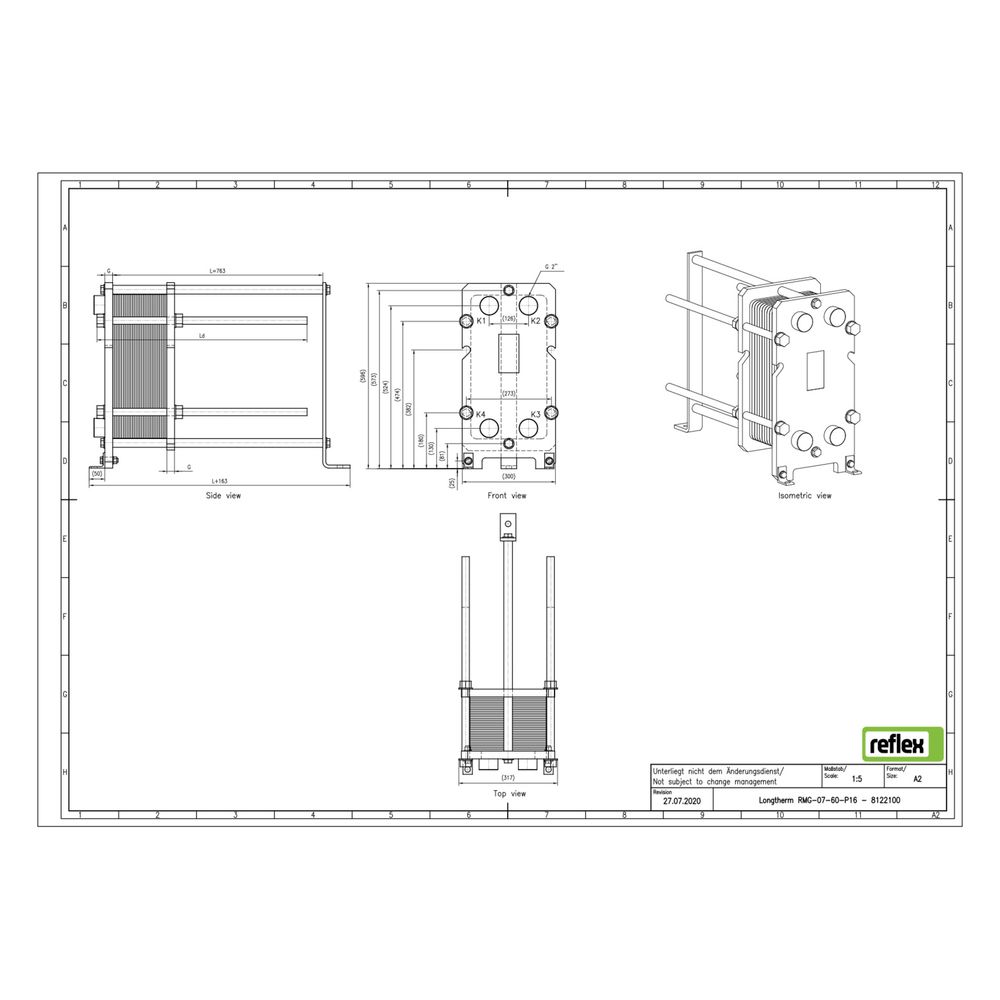

Reflex Longtherm Plattenwärmetauscher RMG-07-60, geschraubt, 60 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RMG-07-60 ist ein geschraubter Wärmetauscher mit 60 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohen Leistungen gefordert ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Dieses geschraubte Design ermöglicht eine einfache Zerlegung und Wartung.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Der Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand je nach Anforderung.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?
Der Reflex Longtherm RMG-07-60 ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt. Die Anschlüsse sind als 2-Zoll-Außengewinde ausgeführt, mit einem Mittenabstand der Anschlüsse von 126 mm. Das Gerät ist nicht vollversiegelt und nicht für die Verwendung mit Dämmschalen geeignet. Die Baumaße betragen 300 mm in der Länge, 596 mm in der Höhe und 763 mm in der Tiefe.
Wie flexibel ist die Konfiguration des Wärmetauschers?
Auf Kundenwunsch können Dichtungen, Plattenmaterial und Gestelle individuell konfiguriert werden, um den Anforderungen verschiedener Medien gerecht zu werden. Die geschraubte Bauweise erlaubt eine einfache Erweiterung durch weitere Plattenpakete, was die Anpassung an unterschiedliche Leistungsanforderungen erleichtert.
Technische Daten
- Anzahl der Platten: 60
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 16 bar
- Anschlussgröße primär: 2 Zoll (50 mm) Außengewinde
- Mittenabstand Anschlüsse: 126 mm
- Baulänge: 300 mm
- Bauhöhe: 596 mm
- Bautiefe: 763 mm
Der Reflex Longtherm Plattenwärmetauscher RMG-07-60 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und sehr geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Butyl-Dichtungen und der flexiblen, geschraubten Bauweise ist er für industrielle Anwendungen mit einem maximalen Arbeitsdruck von 16 bar geeignet und lässt sich einfach warten und erweitern.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8122100 |
| Hersteller | Reflex |
| Anzahl der Platten | 60,00 |
| Artikelnummer | REFLEX-8122100 |
| Bauhöhe | 596,00 |
| Baulänge | 300,00 |
| Bautiefe | 763,00 |
| EAN-13 | 4036705220425 |
| Geeignet für Dämmschale | nein |
| Gewicht | 114,5 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
