Reflex Longtherm Plattenwärmetauscher RMG-07-40, geschraubt, 40 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RMG-07-40 ist ein geschraubter Wärmetauscher mit 40 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzgebiete sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung erforderlich sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben in einem Kohlenstoffstahlrahmen fixiert sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine einfache Zerlegung für Reinigung oder Erweiterung.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung bei unterschiedlichen Betriebsbedingungen.
Welche Materialien und Dichtungen werden verwendet?
Die Platten bestehen aus rostfreiem Edelstahl. Die Dichtungen sind aus klebefreiem NBR-Butyl gefertigt, was eine zuverlässige Abdichtung bei verschiedenen Medien ermöglicht. Die Materialkombination kann je nach Medium und Kundenwunsch angepasst werden.
Für welche Betriebsbedingungen ist der Longtherm RMG-07-40 ausgelegt?

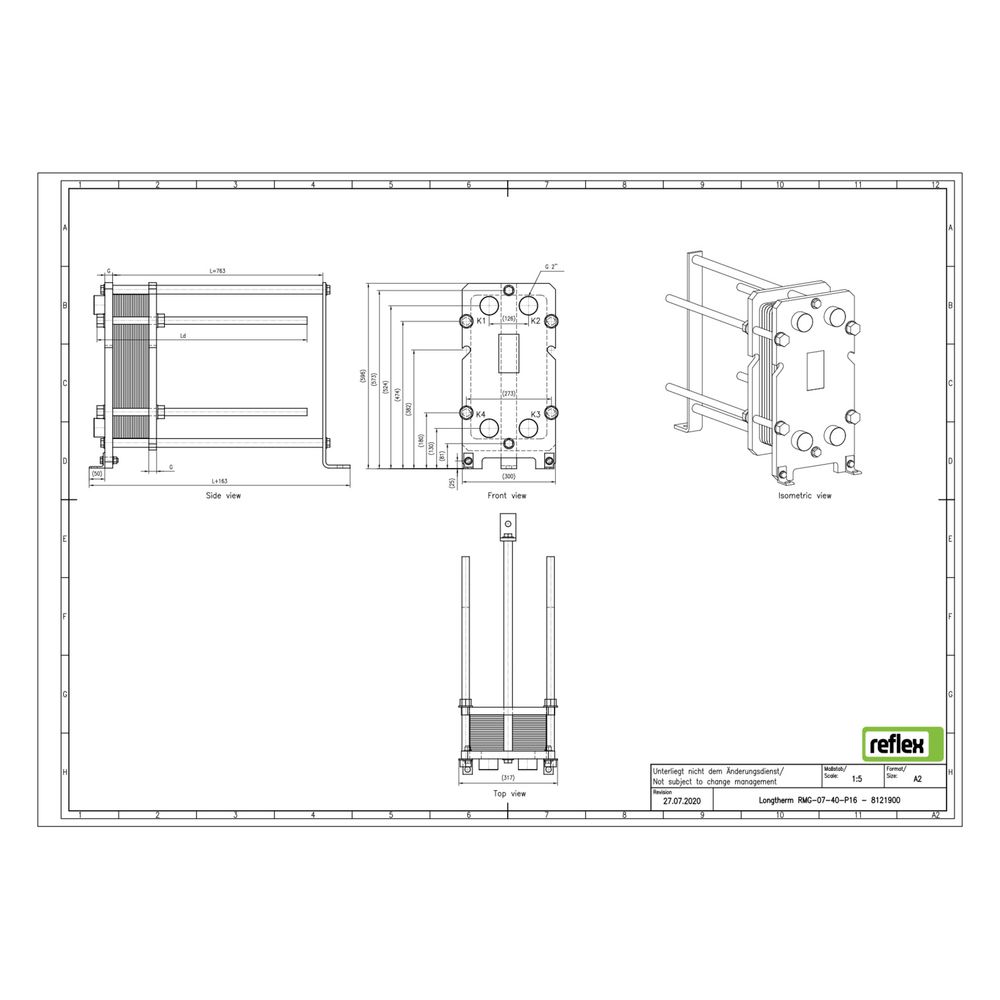

Der Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über primäre Anschlüsse mit Außengewinde und einem Nenndurchmesser von 2 Zoll (50 mm). Die Baumaße betragen 300 mm in der Länge, 596 mm in der Höhe und 763 mm in der Tiefe. Der Mittenabstand der Anschlüsse liegt bei 126 mm.
Technische Daten
- Anzahl der Platten: 40
- Werkstoff der Platten: rostfreier Stahl
- Dichtungen: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 16 bar
- Primärer Anschluss: Außengewinde, 2 Zoll (50 mm)
- Baulänge: 300 mm
- Bauhöhe: 596 mm
- Bautiefe: 763 mm
- Mittenabstand Anschlüsse: 126 mm
Der Reflex Longtherm Plattenwärmetauscher RMG-07-40 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den zuverlässigen NBR-Butyl-Dichtungen und der Möglichkeit zur einfachen Reinigung oder Erweiterung ist er eine flexible Lösung für anspruchsvolle Wärmeübertrager-Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8121900 |
| Hersteller | Reflex |
| Anzahl der Platten | 40,00 |
| Artikelnummer | REFLEX-8121900 |
| Bauhöhe | 596,00 |
| Baulänge | 300,00 |
| Bautiefe | 763,00 |
| EAN-13 | 4036705220401 |
| Geeignet für Dämmschale | nein |
| Gewicht | 105 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
