Beschreibung
Reflex Longtherm Plattenwärmetauscher RHG-14-45, geschraubt, 45 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-14-45 ist ein geschraubter Wärmetauscher mit 45 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzgebiete sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung erforderlich sind.

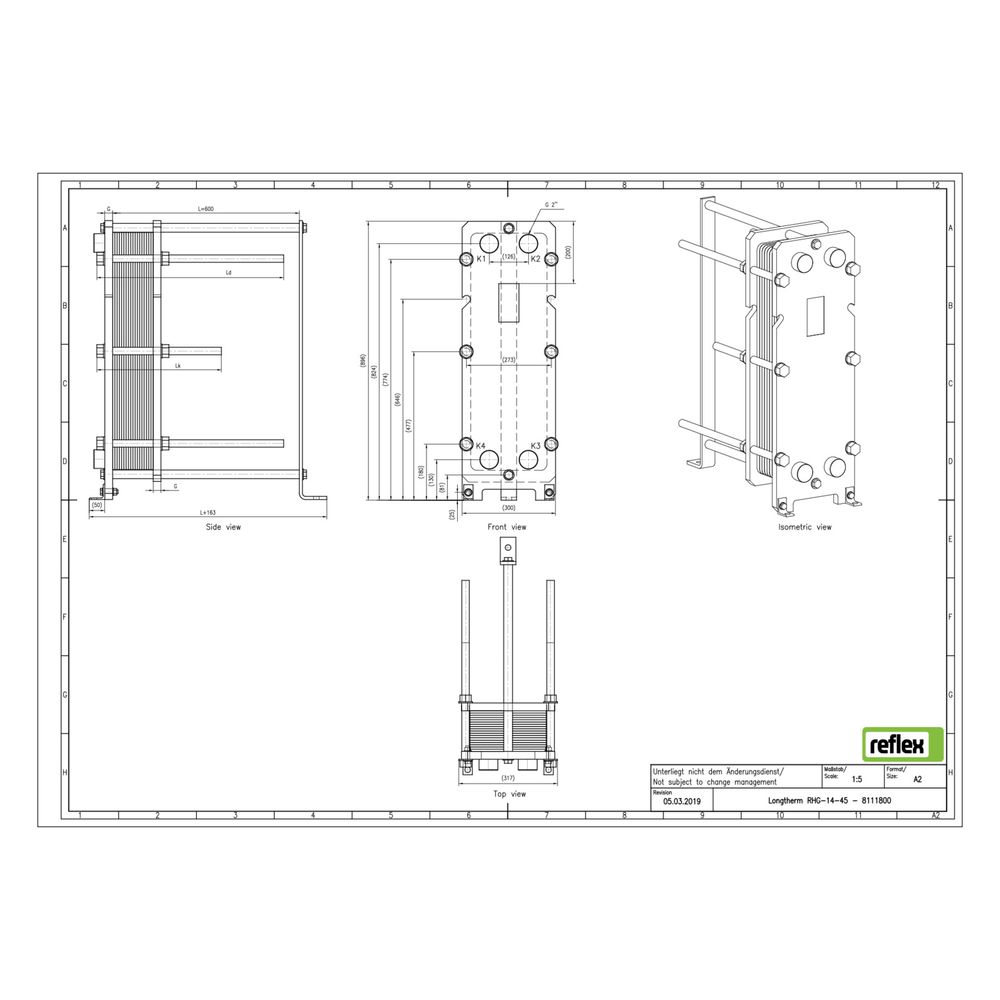

Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert sind. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Es gibt zwei Kanalformen: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Konstruktion ermöglicht eine einfache Zerlegung des Wärmetauschers, was die Reinigung und Wartung erleichtert. Zudem kann der Wärmetauscher durch Hinzufügen weiterer Plattenpakete flexibel erweitert werden. Diese Bauweise ist besonders vorteilhaft bei hohen Leistungsanforderungen und geringen Temperaturdifferenzen.
Welche technischen Eigenschaften zeichnen den Longtherm RHG-14-45 aus?
Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über primäre Anschlüsse mit 2 Zoll Außengewinde. Die Baumaße betragen 896 mm in der Höhe, 763 mm in der Tiefe und 300 mm in der Länge. Der Mittenabstand der Anschlüsse beträgt 126 mm. Seitliche Anschlussmöglichkeiten sind nicht vorhanden.
Welche Zulassungen und Materialien sind relevant?
Der Reflex Longtherm Plattenwärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU. Die Platten bestehen aus rostfreiem Edelstahl, die Dichtungen aus klebefreiem NBR-Butyl. Das Lotmaterial ist Kupfer, das für die Verbindung der Platten verwendet wird.
Technische Daten
- Anzahl der Platten: 45
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl
- Maximaler Arbeitsdruck: 16 bar
- Primärer Anschluss: 2 Zoll Außengewinde
- Baulänge: 300 mm
- Bauhöhe: 896 mm
- Bautiefe: 763 mm
- Mittenabstand Anschlüsse: 126 mm
- Seitliche Anschlussmöglichkeit: nein
Der Reflex Longtherm Plattenwärmetauscher RHG-14-45 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Die geschraubte Bauweise ermöglicht eine einfache Reinigung und Erweiterung. Mit 45 Edelstahlplatten, NBR-Butyl-Dichtungen und einem maximalen Arbeitsdruck von 16 bar ist er für anspruchsvolle industrielle Anwendungen ausgelegt.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8111800 |
| Hersteller | Reflex |
| Anzahl der Platten | 45,00 |
| Artikelnummer | REFLEX-8111800 |
| Bauhöhe | 896,00 |
| Baulänge | 300,00 |
| Bautiefe | 763,00 |
| EAN-13 | 4036705179303 |
| Geeignet für Dämmschale | nein |
| Gewicht | 184 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
