Beschreibung

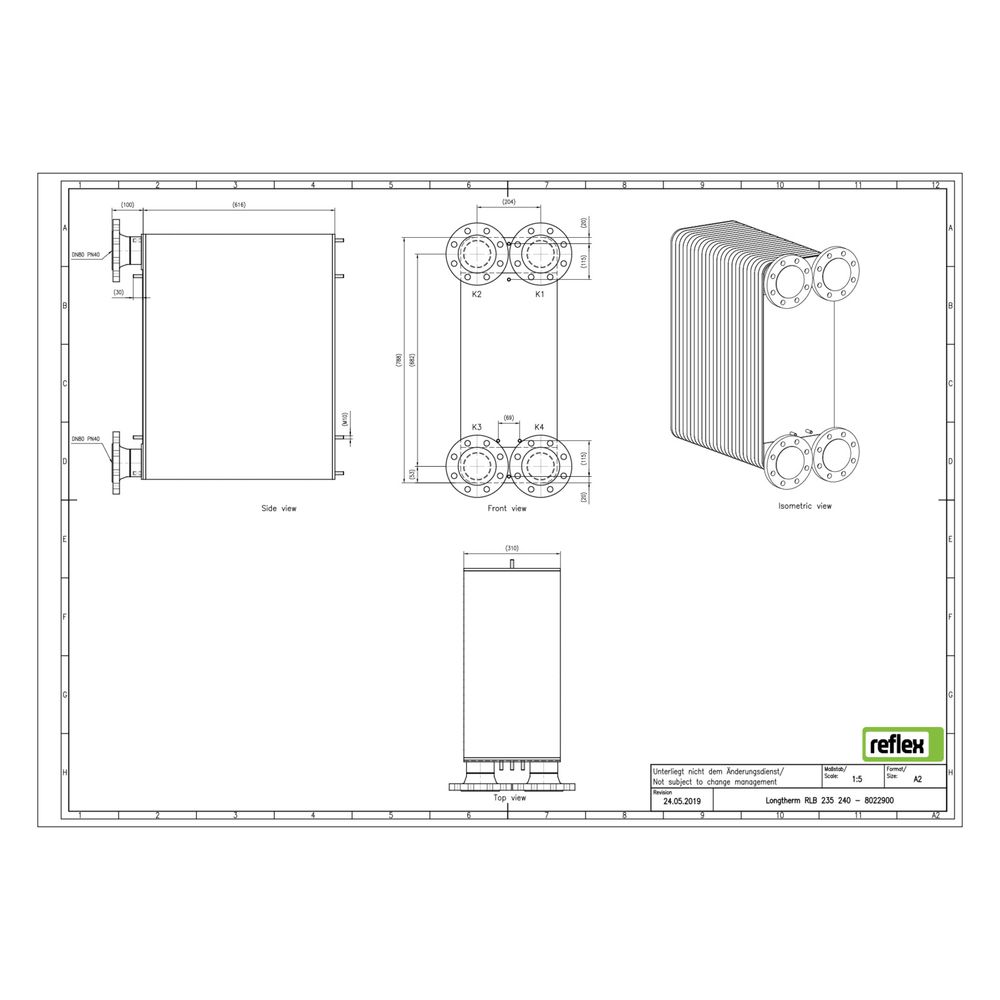

Reflex Longtherm Plattenwärmetauscher RLB-235-240, gelötet, 240 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-240 ist ein gelöteter, eingängiger Wärmetauscher aus rostfreiem Edelstahl (1.4404) mit 240 Platten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für den Einsatz in anspruchsvollen Heizungs- und Kühlkreisläufen, bei denen eine zuverlässige Wärmeübertragung erforderlich ist. Die Verbindung der Platten erfolgt durch ein spezielles Kupferlot-Vakuumlötverfahren, das eine dauerhafte Stabilität sicherstellt.
Wie ist der Aufbau und die Funktionsweise des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte kupferverlötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Kanalformen unterscheiden sich in der thermisch wirksamen Länge und dem Durchflusswiderstand: Der rhc-Kanal bietet eine große thermisch wirksame Länge mit hohem Durchflusswiderstand, während der rlc-Kanal eine kleinere thermisch wirksame Länge mit geringem Durchflusswiderstand aufweist. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei unterschiedlichen Betriebsbedingungen.
Welche technischen Eigenschaften und Anschlüsse bietet der RLB-235-240?
Der Plattenwärmetauscher ist mit einem DIN-Flanschanschluss ausgestattet und hat einen primären Anschluss als Rohrende. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 600 mm. Der Wärmetauscher ist nicht vollversiegelt und verfügt über keinen seitlichen Anschluss. Er ist für den Einsatz mit Dämmschalen geeignet, diese sind jedoch nicht im Lieferumfang enthalten. Die maximale Betriebsdruckfestigkeit liegt bei 25 bar, was den Einsatz in Hochdrucksystemen ermöglicht.
Welche Normen und Zulassungen gelten für den Reflex Longtherm Plattenwärmetauscher?
Der Wärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU.
Technische Daten
- Anzahl der Platten: 240
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 600 mm
- Anschlussart: DIN-Flansch, primärer Anschluss Rohrende
- Dämmschale geeignet: ja
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RLB-235-240 überzeugt durch seine robuste Bauweise aus hochwertigem Edelstahl und das bewährte Kupferlot-Vakuumlötverfahren. Mit einer Leistung für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C bietet er eine zuverlässige und effiziente Wärmeübertragung in Heizungs- und Kühlkreisläufen. Die 240 Platten und der DN 80 Anschluss ermöglichen eine hohe Durchflusskapazität und Flexibilität im Einsatz.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8022900 |
| Hersteller | Reflex |
| Anzahl der Platten | 240,00 |
| Artikelnummer | REFLEX-8022900 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 600,00 |
| EAN-13 | 4036705193712 |
| Geeignet für Dämmschale | ja |
| Gewicht | 260,75 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
