Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-235-190, gelötet, 190 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-190 ist ein gelöteter, eingängiger Wärmetauscher aus Edelstahl (Werkstoff 1.4404) mit 190 Platten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich besonders für den Einsatz in Heizungs-, Klima- und Kühlkreisläufen, bei denen eine zuverlässige Wärmeübertragung unter hohen Anforderungen erforderlich ist. Die Ausführung mit DIN-Flanschanschluss ermöglicht eine einfache Integration in bestehende Anlagen.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Verbindung der Platten. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Es gibt zwei Kanalformen: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand, die die Effizienz der Wärmeübertragung optimieren.
Welche technischen Eigenschaften zeichnen den Longtherm RLB-235-190 aus?

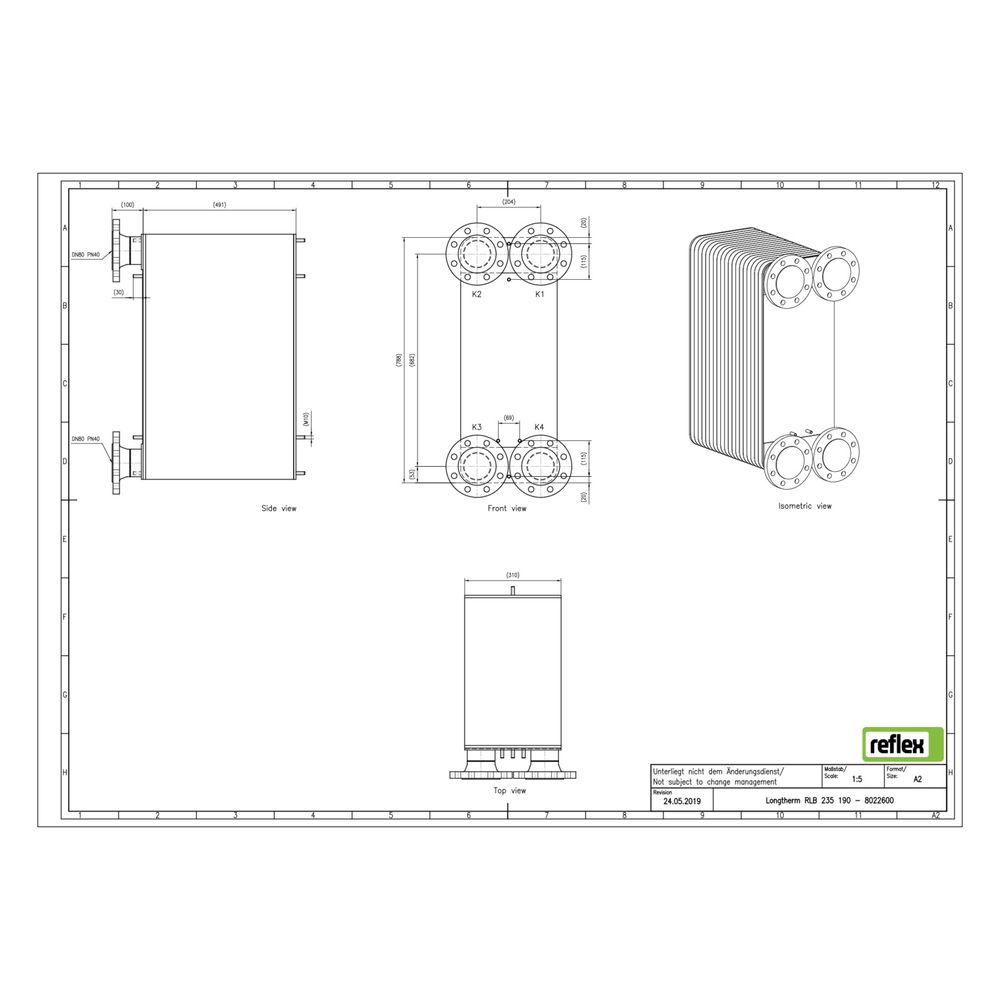

Der Plattenwärmetauscher ist für einen maximalen Betriebsdruck von 25 bar und Temperaturen bis 230 °C ausgelegt. Die Bauabmessungen betragen 310 mm in der Baulänge, 788 mm in der Bauhöhe und 477 mm in der Bautiefe. Der Anschluss erfolgt über Rohrenden mit einem Nenndurchmesser von DN 80 und einem Mittenabstand der Anschlüsse von 204 mm. Das Gerät ist für den Einsatz mit Dämmschalen geeignet, diese sind jedoch nicht im Lieferumfang enthalten.
Für welche Anwendungen ist der Reflex Longtherm Plattenwärmetauscher geeignet?
Dank seiner robusten Bauweise und der hohen Druck- und Temperaturbeständigkeit eignet sich der Longtherm RLB-235-190 für anspruchsvolle Anwendungen in der Heizungs-, Klima- und Kühltechnik. Typische Einsatzbereiche sind die Wärmeübertragung in Heizkreisläufen, Kühlkreisläufen sowie in industriellen Prozessen, bei denen eine effiziente und zuverlässige Wärmeübertragung erforderlich ist.
Technische Daten
- Anzahl der Platten: 190
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Betriebsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 477 mm
- Mittenabstand Anschlüsse: 204 mm
- Anschlussart: Rohrende mit DIN-Flanschanschluss
Der Reflex Longtherm Plattenwärmetauscher RLB-235-190 bietet eine stabile und effiziente Wärmeübertragung bei hohen Temperaturen und Drücken. Mit seiner robusten Edelstahlkonstruktion und der gelöteten Verbindung ist er für vielfältige Anwendungen in der Heizungs-, Klima- und Kühltechnik geeignet und überzeugt durch seine langlebige Bauweise und einfache Integration in bestehende Systeme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8022600 |
| Hersteller | Reflex |
| Anzahl der Platten | 190,00 |
| Artikelnummer | REFLEX-8022600 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 477,00 |
| EAN-13 | 4036705193682 |
| Geeignet für Dämmschale | ja |
| Gewicht | 217,35 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
