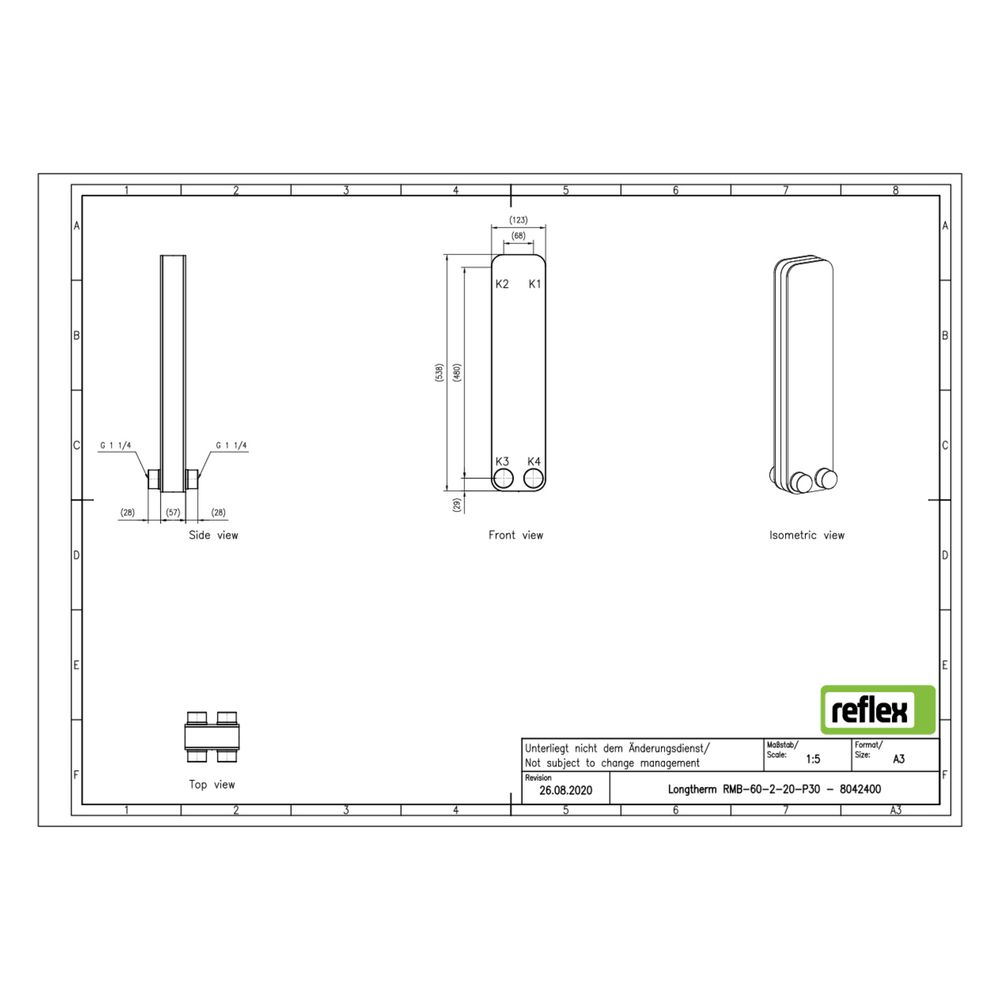

Reflex Longtherm Plattenwärmetauscher RMB-60-2-20, gelötet, 20 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-60-2-20 ist ein gelöteter, zweigängiger Wärmetauscher mit 20 Edelstahlplatten und einem Außengewindeanschluss G 1 1/4". Er ist für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar ausgelegt. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten des Werkstoffs 1.4404, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Vorteile bietet das spezielle Lötverfahren?
Das vakuumgelötete Verfahren mit Kupferlot sorgt für eine dauerhafte Verbindung der Edelstahlplatten und sichert die Stabilität des Wärmetauschers. Dadurch kann das Gerät hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar standhalten. Dies macht den Longtherm Plattenwärmetauscher besonders robust und langlebig.
Wie sind die Strömungsräume im Wärmetauscher gestaltet?
Die Kanäle auf den Edelstahlplatten sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand in den jeweiligen Strömungsräumen.
Welche Anschlussarten und Baugrößen sind verfügbar?
Der RMB-60-2-20 verfügt über einen primären Anschluss mit Außengewinde G 1 1/4". Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 56 mm. Die Anschlussmitten sind 68 mm voneinander entfernt. Die Longtherm-Serie bietet verschiedene Größen mit Gewindeanschlüssen von R..B-14 bis R..B-110 sowie größere Ausführungen mit DIN-Flanschanschluss.
Technische Daten
- Anzahl der Platten: 20
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 538 mm
- Bautiefe: 56 mm
- Baulänge: 123 mm
- Primärer Anschluss: Außengewinde G 1 1/4"
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Mittenabstand Anschlüsse: 68 mm
- Zweigängig: Ja
Der Reflex Longtherm Plattenwärmetauscher RMB-60-2-20 überzeugt durch seine robuste Bauweise aus rostfreiem Edelstahl und das zuverlässige Kupferlot-Lötverfahren. Mit einer Leistung für hohe Temperaturen bis 230 °C und einem Betriebsdruck von bis zu 30 bar ist er eine effiziente Lösung für anspruchsvolle Wärmeübertragungsaufgaben in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8042400 |
| Hersteller | Reflex |
| Anzahl der Platten | 20,00 |
| Artikelnummer | REFLEX-8042400 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 56,00 |
| EAN-13 | 4036705218712 |
| Geeignet für Dämmschale | ja |
| Gewicht | 7,4 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
