Reflex Longtherm Plattenwärmetauscher RHG-04-60, geschraubt, 60 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-04-60 ist ein geschraubter Wärmetauscher mit 60 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzgebiete sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung erforderlich sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Konstruktion ermöglicht eine einfache Zerlegbarkeit des Wärmetauschers. Dadurch ist eine schnelle und unkomplizierte Reinigung möglich. Zudem kann der Wärmetauscher durch das Hinzufügen weiterer Plattenpakete flexibel erweitert werden, um den Leistungsanforderungen gerecht zu werden. Diese Flexibilität macht den Longtherm besonders geeignet für Anwendungen mit wechselnden Betriebsbedingungen.
Welche technischen Eigenschaften zeichnen den Longtherm RHG-04-60 aus?

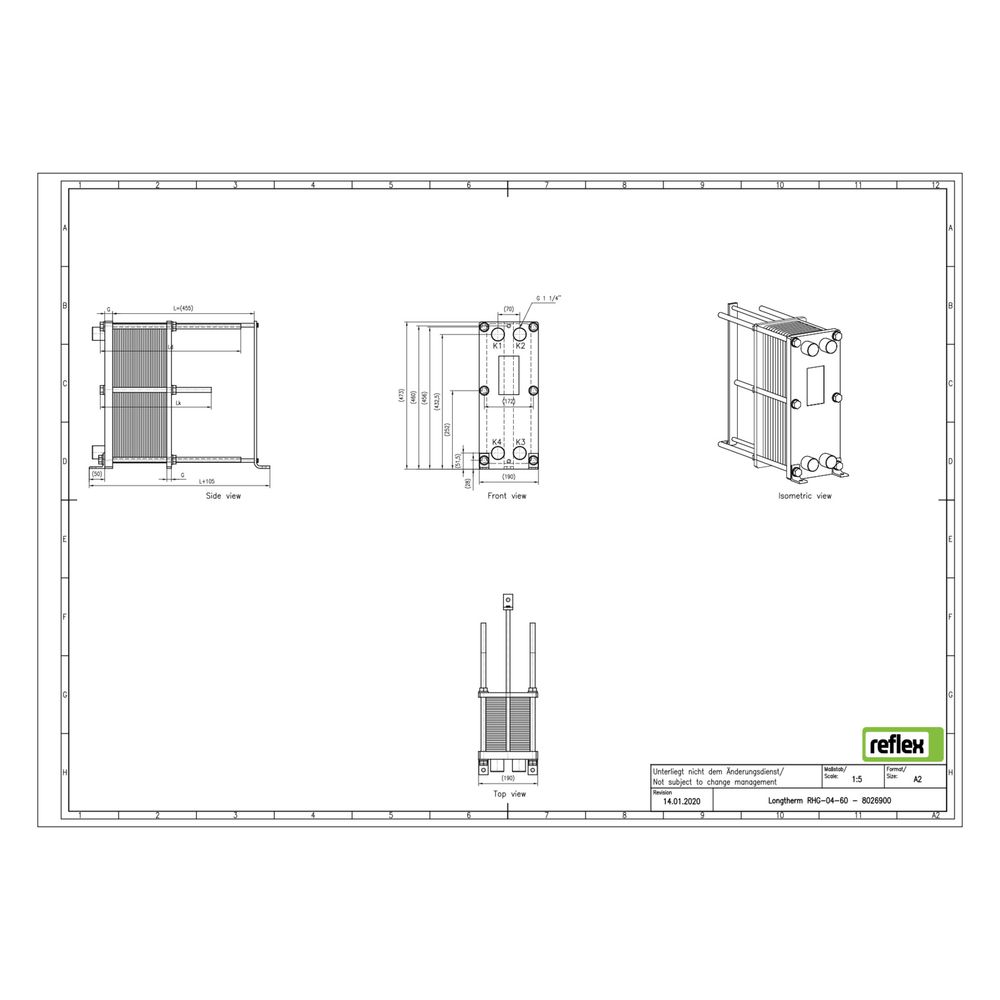

Der Wärmetauscher verfügt über einen maximalen Arbeitsdruck von 16 bar und einen Nenndurchmesser des primären Anschlusses von 1 1/4 Zoll (32 mm) mit Außengewinde. Die Baumaße betragen 190 mm in der Länge, 473 mm in der Höhe und 505 mm in der Tiefe. Der Mittenabstand der Anschlüsse liegt bei 70 mm. Die Edelstahlplatten sind mit zwei Kanalformen ausgestattet: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche Zulassungen und Materialien sind relevant?
Der Reflex Longtherm Plattenwärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Die Platten bestehen aus rostfreiem Stahl, das Lotmaterial ist Kupfer. Die Dichtungen sind aus NBR-Butyl gefertigt und klebefrei, was die Wartung erleichtert. Der Rahmen besteht aus Kohlenstoffstahl.
Technische Daten
- Anzahl der Platten: 60
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 16 bar
- Nenndurchmesser primär: 1 1/4 Zoll (32 mm)
- Baulänge: 190 mm
- Bauhöhe: 473 mm
- Bautiefe: 505 mm
- Mittenabstand Anschlüsse: 70 mm
- Lotmaterial: Kupfer
- Anschlussart primär: Außengewinde
Der Reflex Longtherm Plattenwärmetauscher RHG-04-60 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und sehr geringen Temperaturspreizungen. Die geschraubte Bauweise ermöglicht eine einfache Reinigung und Erweiterung. Mit 60 Edelstahlplatten, einem maximalen Arbeitsdruck von 16 bar und robusten NBR-Butyl-Dichtungen ist er für anspruchsvolle industrielle Anwendungen ausgelegt.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8026900 |
| Hersteller | Reflex |
| Anzahl der Platten | 60,00 |
| Artikelnummer | REFLEX-8026900 |
| Bauhöhe | 473,00 |
| Baulänge | 190,00 |
| Bautiefe | 505,00 |
| EAN-13 | 4036705207600 |
| Geeignet für Dämmschale | nein |
| Gewicht | 57,9 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 70,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
