Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-110-90, gelötet, 90 Platten, eingängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RLB-110-90 ist ein gelöteter, eingängiger Wärmetauscher mit 90 Edelstahlplatten und einem Außengewindeanschluss G 2 1/2 Zoll. Er eignet sich für den Einsatz in Heizungs- und Kühlkreisläufen, bei denen hohe Temperaturen bis 230 °C und Betriebsdrücke bis 25 bar auftreten. Die robuste Bauweise und das spezielle Lötverfahren sorgen für eine dauerhafte Verbindung der Platten und eine hohe thermische Effizienz.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht einen effizienten Wärmeaustausch zwischen den Medien.
Welche Kanaltypen sind im Wärmetauscher integriert?
Der Reflex Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanaltypen optimieren den Wärmeaustausch und die hydraulischen Eigenschaften des Geräts.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?
Das spezielle Lötverfahren sichert die Stabilität und dauerhafte Verbindung der Platten, sodass der Wärmetauscher Temperaturen bis 230 °C und einen maximalen Betriebsdruck von 25 bar standhält. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU, was die Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt.
Welche Anschlussarten und Maße sind verfügbar?

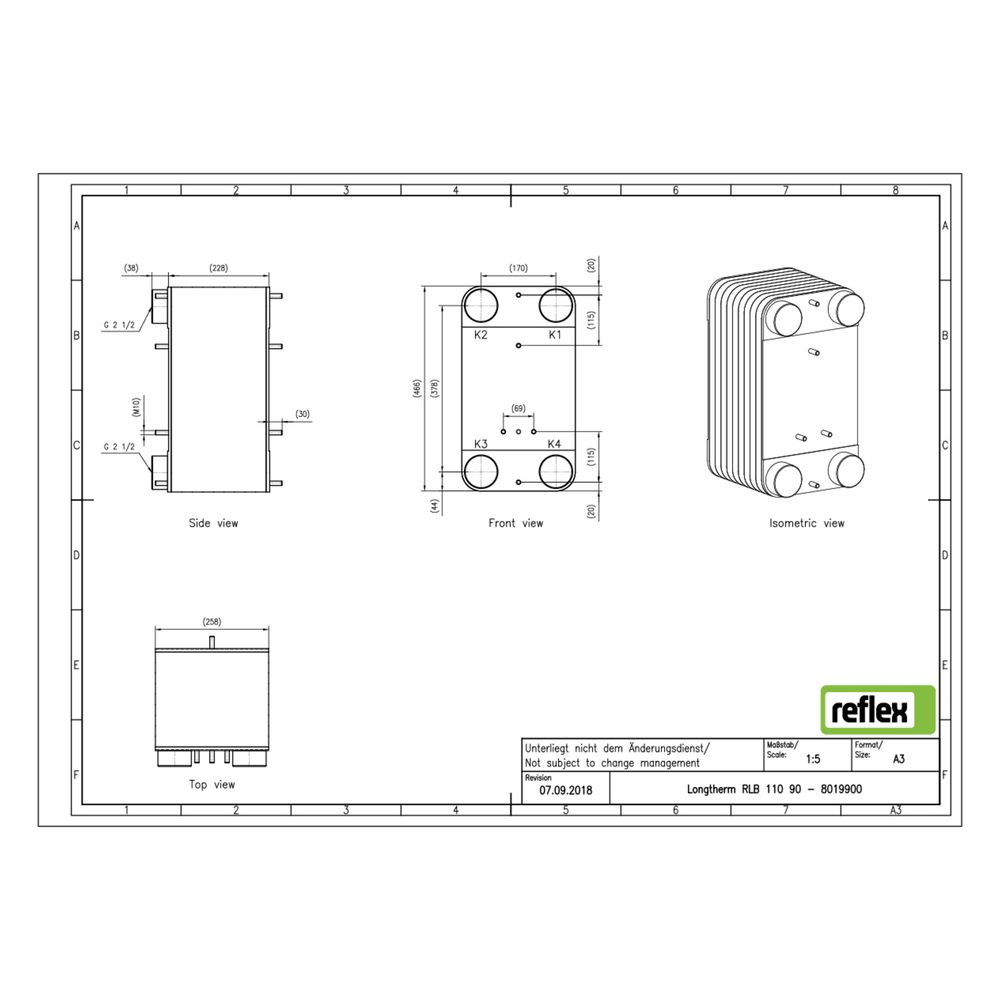

Der Reflex Longtherm RLB-110-90 ist mit einem Außengewindeanschluss G 2 1/2 Zoll ausgestattet. Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 228 mm. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 90
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Anschluss: Außengewinde G 2 1/2 Zoll
- Maximaler Betriebsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 228 mm
- Mittenabstand Anschlüsse: 170 mm
- Dämmschale geeignet: Ja
Der Reflex Longtherm Plattenwärmetauscher RLB-110-90 überzeugt durch seine robuste Bauweise und das bewährte Lötverfahren, das hohe Temperaturen und Betriebsdrücke ermöglicht. Mit 90 Edelstahlplatten und einem Außengewindeanschluss G 2 1/2 Zoll bietet er eine effiziente Wärmeübertragung für anspruchsvolle Heizungs- und Kühlanwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8019900 |
| Hersteller | Reflex |
| Anzahl der Platten | 90,00 |
| Artikelnummer | REFLEX-8019900 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 228,00 |
| EAN-13 | 4036705178719 |
| Geeignet für Dämmschale | ja |
| Gewicht | 53,43 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
