Reflex Longtherm Plattenwärmetauscher RMB-235-50, gelötet, 50 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-50 ist ein gelöteter, eingängiger Wärmetauscher mit 50 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für den Einsatz in Heizungs- und Kühlkreisläufen, wo eine zuverlässige Wärmeübertragung erforderlich ist. Die Ausführung mit DIN-Flanschanschluss ermöglicht eine einfache Integration in bestehende Anlagen.
Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung zwischen den Medien.
Welche Vorteile bietet das Lötverfahren bei diesem Plattenwärmetauscher?
Das spezielle Lötverfahren sichert eine dauerhafte Verbindung der Platten und ermöglicht die Stabilität des Wärmetauschers bei hohen Temperaturen bis 230 °C. Die Kupferlotverbindung ermöglicht zudem eine hohe Beständigkeit gegenüber Betriebsdrücken bis 25 bar, was den Einsatz in anspruchsvollen Heizungs- und Kühlkreisläufen unterstützt.
Welche Anschlussarten und Bauformen sind verfügbar?

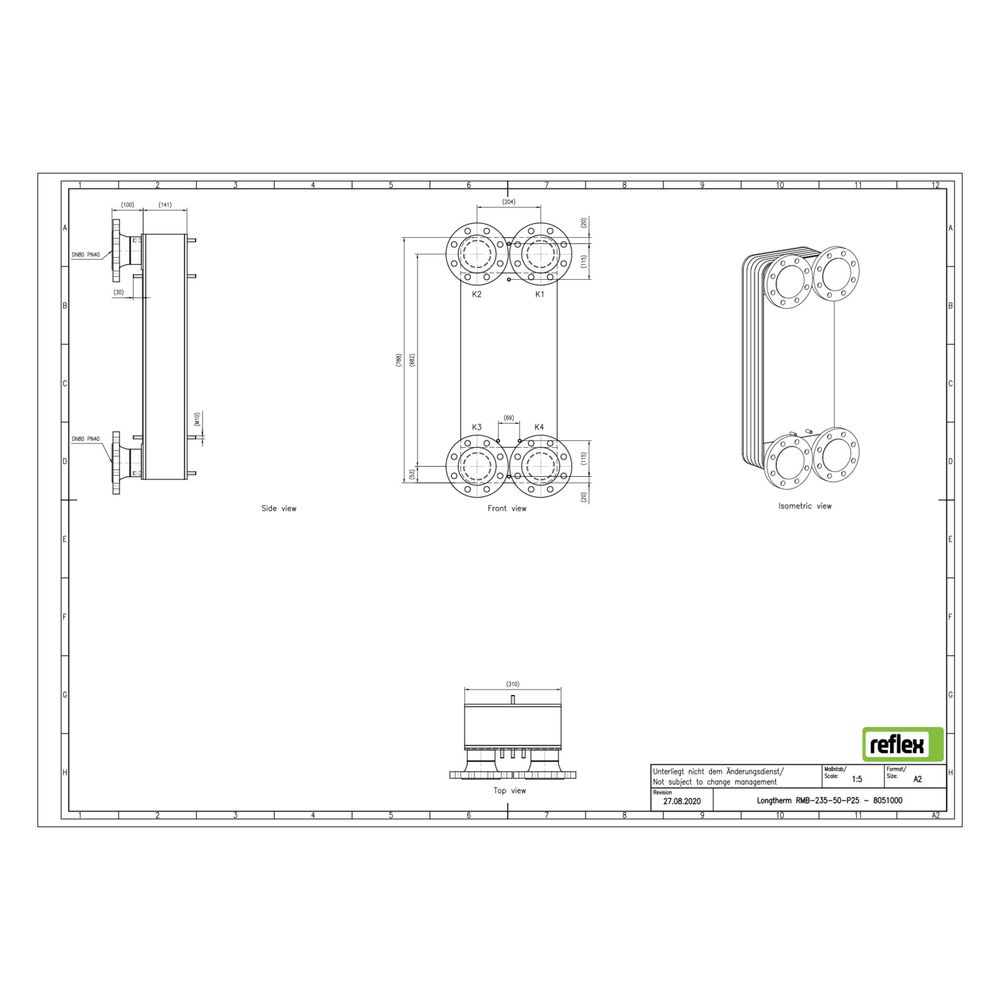

Der RMB-235-50 ist mit DIN-Flanschanschlüssen ausgestattet, die eine einfache Montage und Integration in Rohrleitungssysteme mit Nenndurchmesser DN 80 ermöglichen. Die Bauabmessungen betragen 310 mm in der Baulänge, 788 mm in der Bauhöhe und 134 mm in der Bautiefe. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Welche Strömungskanaltypen sind im Wärmetauscher verbaut und welche Bedeutung haben sie?
Im Longtherm Plattenwärmetauscher sind zwei Kanalformen vorhanden: der rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie der rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand im System.
Technische Daten
- Anzahl der Platten: 50
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Betriebstemperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 134 mm
- Anschlussart: DIN-Flansch
- Mittenabstand Anschlüsse: 170 mm
Der Reflex Longtherm Plattenwärmetauscher RMB-235-50 überzeugt durch seine robuste Bauweise mit gelöteten Edelstahlplatten und Kupferlotverbindungen. Mit einer Auslegung für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C bietet er eine zuverlässige und effiziente Wärmeübertragung in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8051000 |
| Hersteller | Reflex |
| Anzahl der Platten | 50,00 |
| Artikelnummer | REFLEX-8051000 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 134,00 |
| EAN-13 | 4036705219573 |
| Geeignet für Dämmschale | ja |
| Gewicht | 98,9 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
