Reflex Longtherm Plattenwärmetauscher RHB-110-2-180, gelötet, 180 Platten, zweigängig, G 2"
Der Reflex Longtherm Plattenwärmetauscher RHB-110-2-180 ist ein gelöteter, zweigängiger Wärmetauscher aus Edelstahl (Werkstoff 1.4404) mit 180 Platten und einem primären Anschluss mit Außengewinde G 2 Zoll. Er ist für den Einsatz in Heizungs- und Kühlsystemen geeignet und kann Temperaturen bis 230 °C sowie Betriebsdrücke bis 25 bar standhalten.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die durch ein spezielles Vakuum-Lötverfahren mit Kupferlot dauerhaft verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine hohe thermische Effizienz und Stabilität bei hohen Temperaturen und Drücken.
Welche Kanaltypen sind im Wärmetauscher verbaut und welche Funktion haben sie?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand in den jeweiligen Strömungsräumen.
Für welche Betriebsbedingungen ist der Longtherm Plattenwärmetauscher ausgelegt?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C und einen maximalen Betriebsdruck von 25 bar ausgelegt. Die robuste Bauweise aus rostfreiem Stahl und die Kupferlotverbindung ermöglichen eine dauerhafte Stabilität unter diesen anspruchsvollen Bedingungen. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.

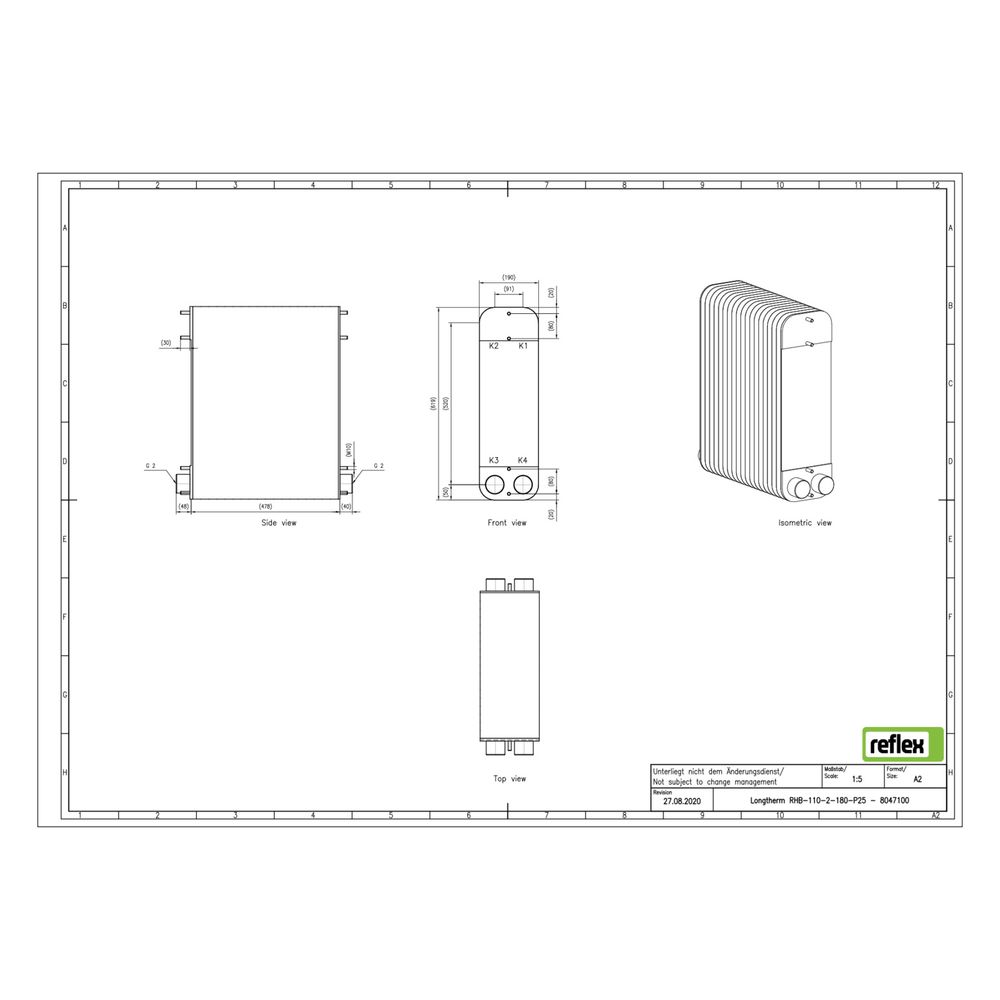

Welche Anschlussarten und Maße sind relevant?
Der Wärmetauscher ist mit einem primären Anschluss mit Außengewinde G 2 Zoll ausgestattet. Die Baulänge beträgt 191 mm, die Bauhöhe 620 mm und die Bautiefe 478 mm. Der Mittenabstand der Anschlüsse liegt bei 91 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 180
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 620 mm
- Bautiefe: 478 mm
- Baulänge: 191 mm
- Primärer Anschluss: Außengewinde G 2 Zoll
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Mittenabstand Anschlüsse: 91 mm
Der Reflex Longtherm Plattenwärmetauscher RHB-110-2-180 bietet eine langlebige und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlsystemen. Mit seiner robusten Bauweise, der hohen Plattenanzahl und der Eignung für hohe Temperaturen und Drücke erfüllt er die Anforderungen moderner Haustechnik zuverlässig.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8047100 |
| Hersteller | Reflex |
| Anzahl der Platten | 180,00 |
| Artikelnummer | REFLEX-8047100 |
| Ausführung | gelötet |
| Bauhöhe | 620,00 |
| Baulänge | 191,00 |
| Bautiefe | 478,00 |
| EAN-13 | 4036705219184 |
| Geeignet für Dämmschale | ja |
| Gewicht | 89,86 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 91,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
