Beschreibung
Reflex Longtherm Plattenwärmetauscher RHG-19-90, geschraubt, 90 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-19-90 ist ein geschraubter Wärmetauscher mit 90 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Konstruktion ist er einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden, was ihn flexibel für verschiedene industrielle und gewerbliche Einsatzbereiche macht.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Der Reflex Longtherm verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Konstruktion optimiert den Wärmeaustausch und die hydraulischen Eigenschaften des Geräts.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Bauweise ermöglicht eine einfache Zerlegung des Wärmetauschers, was die Reinigung und Wartung erleichtert. Zudem kann der Wärmetauscher durch das Hinzufügen weiterer Plattenpakete an veränderte Leistungsanforderungen angepasst werden. Dies macht das Gerät besonders flexibel und langlebig.
Welche Materialien und Zulassungen sind relevant?
Die Platten bestehen aus rostfreiem Stahl, das Lotmaterial ist aus Kupfer gefertigt. Die Dichtungen sind aus NBR-Butyl und klebefrei. Der Rahmen besteht aus Kohlenstoffstahl. Der Wärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen, was seine Eignung für den Einsatz unter definierten Druckbedingungen bestätigt.
Technische Daten
- Anzahl der Platten: 90
- Werkstoff der Platten: rostfreier Stahl
- Werkstoff des Lotmaterials: Kupfer
- Dichtungen: NBR-Butyl, klebefrei

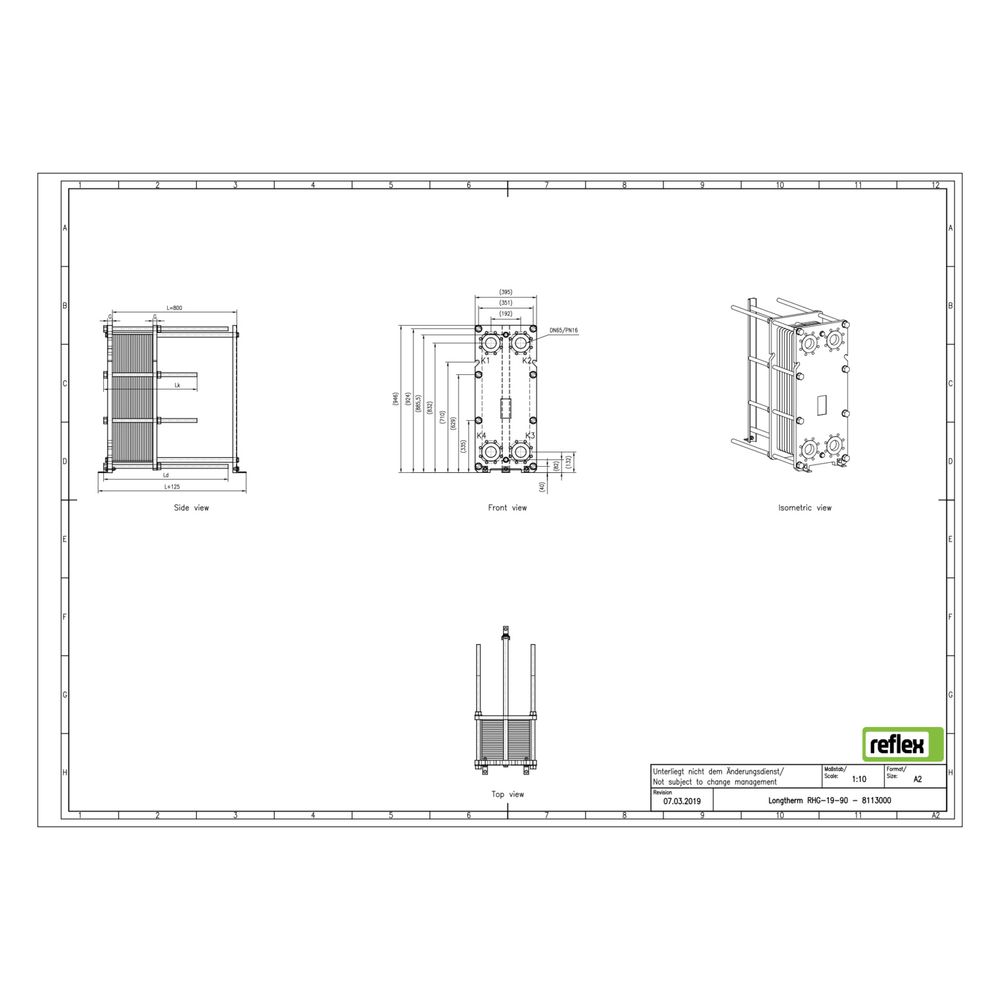

- Baulänge: 395 mm
- Bauhöhe: 946 mm
- Bautiefe: 958 mm
- Nenndurchmesser primär: DN 60
- Maximaler Arbeitsdruck: 16 bar
- Mittenabstand Anschlüsse: 192 mm
- Seitliche Anschlussmöglichkeit: nein
- Geeignet für Dämmschale: nein
Der Reflex Longtherm Plattenwärmetauscher RHG-19-90 überzeugt durch seine hohe Leistung bei geringen Temperaturspreizungen und seine flexible, geschraubte Bauweise. Mit 90 Edelstahlplatten und einem maximalen Arbeitsdruck von 16 bar ist er für anspruchsvolle Anwendungen ausgelegt und bietet durch seine robuste Materialwahl und Zulassung eine zuverlässige Lösung für den Wärmeübergang in industriellen und gewerblichen Anlagen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8113000 |
| Hersteller | Reflex |
| Anzahl der Platten | 90,00 |
| Artikelnummer | REFLEX-8113000 |
| Bauhöhe | 946,00 |
| Baulänge | 395,00 |
| Bautiefe | 958,00 |
| EAN-13 | 4036705179426 |
| Geeignet für Dämmschale | nein |
| Gewicht | 340 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 192,00 |
| Nenndurchmesser primär | DN 60 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
