Reflex Longtherm Plattenwärmetauscher RMB-14-2-40, gelötet, 40 Platten, zweigängig, G 3/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-14-2-40 ist ein gelöteter, zweigängiger Wärmetauscher mit 40 Edelstahlplatten und einem Außengewindeanschluss G 3/4". Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Plattenwärmetauscher verfügt über zwei unterschiedliche Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand je nach Anforderung.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der Reflex Longtherm Plattenwärmetauscher ist für Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar ausgelegt. Die gelötete Bauweise aus rostfreiem Stahl mit Kupferlot sorgt für eine hohe Beständigkeit gegenüber thermischen und mechanischen Belastungen. Er ist zugelassen gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Wie sind die Anschlüsse und Abmessungen des Wärmetauschers?

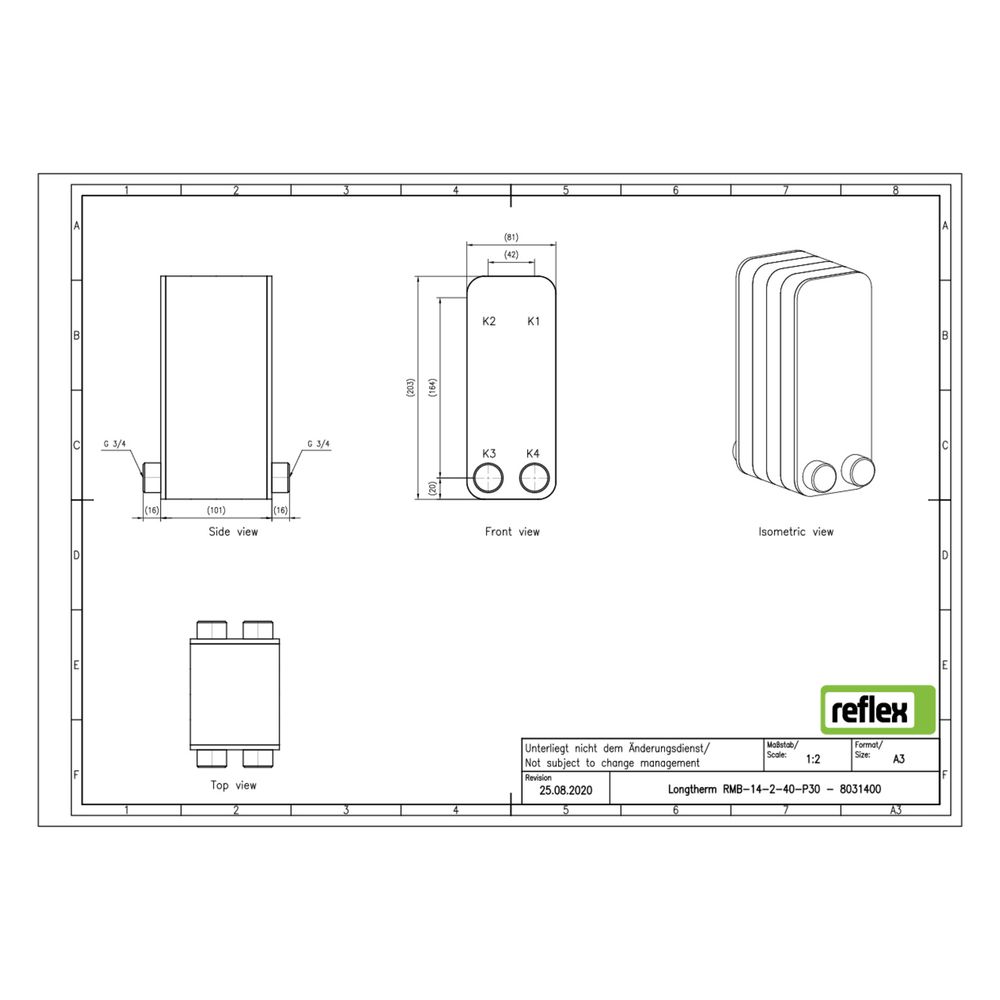

Der Wärmetauscher besitzt einen primären Anschluss mit Außengewinde G 3/4" (20 mm Nenndurchmesser). Die Baulänge beträgt 81 mm, die Bauhöhe 203 mm und die Bautiefe 101 mm. Der Mittenabstand der Anschlüsse liegt bei 42 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 40
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 203 mm
- Bautiefe: 101 mm
- Baulänge: 81 mm
- Primärer Anschluss: Außengewinde G 3/4" (20 mm)
- Maximaler Arbeitsdruck: 30 bar
- Maximale Betriebstemperatur: 230 °C
- Mittenabstand Anschlüsse: 42 mm
- Ausführung: gelötet, zweigängig
Der Reflex Longtherm Plattenwärmetauscher RMB-14-2-40 überzeugt durch seine robuste gelötete Bauweise aus rostfreiem Stahl und Kupferlot, die hohe Temperaturen und Drücke ermöglicht. Mit 40 Platten und einem Außengewindeanschluss G 3/4" bietet er eine effiziente Wärmeübertragung für anspruchsvolle Heizungs- und Kühlanwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8031400 |
| Hersteller | Reflex |
| Anzahl der Platten | 40,00 |
| Artikelnummer | REFLEX-8031400 |
| Ausführung | gelötet |
| Bauhöhe | 203,00 |
| Baulänge | 81,00 |
| Bautiefe | 101,00 |
| EAN-13 | 4036705217357 |
| Geeignet für Dämmschale | ja |
| Gewicht | 2,67 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 42,00 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
